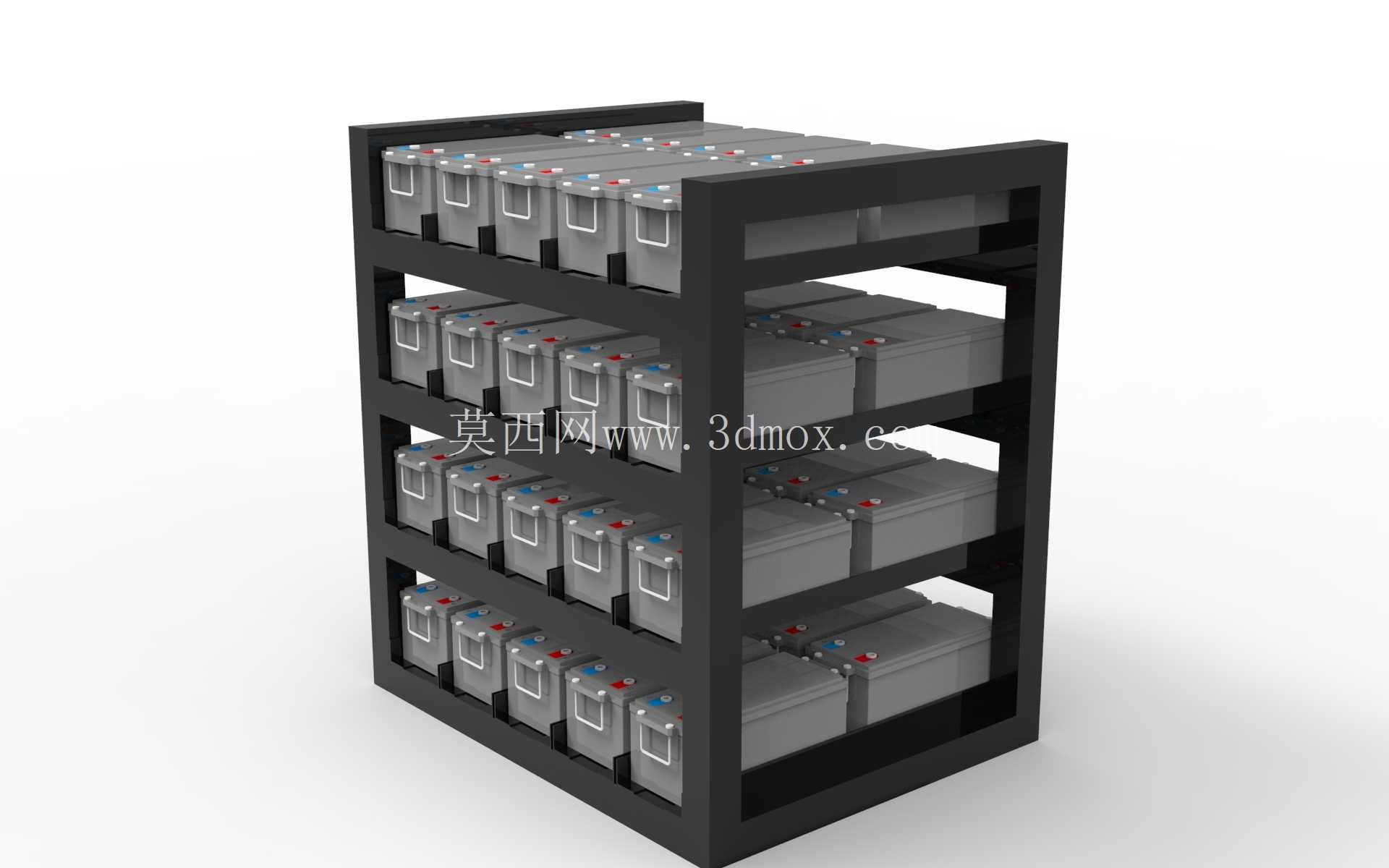

四层四十位12V200Ah机架式电池组结构

　　这套机架式电池组结构，主要面向数据中心、工业控制室、通信基站这类需要不间断后备供电的场景设计，核心作用是在主供电回路中断时，为UPS主机提供稳定的直流电能输入，保障后端关键负载不会出现瞬时断电，避免数据丢失、设备异常停机带来的生产或运营损失。

　　从实际使用的角度看，这类机架的设计首先要解决的是大重量承载问题，单节12V200Ah铅酸蓄电池的自重接近60kg，整组40节电池总重量超过2.3吨，所以机架主体框架采用标准型材焊接成型，立柱与层板的连接位置做了加强筋处理，每层均匀排布10节电池位，四层结构刚好匹配常规480V直流供电系统的电池节数配置，不需要额外拼接扩展架，减少现场安装的拼接工作量。层板表面做了防滑处理，电池放置后不会因为机房地面震动、设备运维时的触碰出现移位，每层层板的高度预留了15mm的操作间隙，方便运维人员插拔电池连接端子、测量单节电池电压，不会因为空间局促导致操作时碰极短路。

　　设计过程中首先考虑的是安装边界适配问题，机架整体深度控制在650mm以内，刚好匹配标准19英寸机柜的列间安装通道宽度，不需要额外拓宽机房运维通道，宽度方向按照单节电池宽度10mm的安装间隙排布，整组机架宽度控制在1200mm，能够直接通过标准机房的800mm宽防火门，不需要拆分框架就能完成进场搬运。机架底部预留了M12的接地螺栓安装位，安装时直接与机房等电位接地排连接，避免机架带电带来的安全隐患，顶部预留了汇流排的安装空间，电池端子的连接线缆可以沿着机架侧面的理线架规整排布，不会出现线缆交叉、挤压端子的问题。

　　从结构强度的仿真验证角度，框架加载满负载重量后，中间层板的最大挠度控制在1mm以内，长期使用不会出现层板下弯变形的问题，立柱的抗弯强度满足8级抗震的安装要求，在地震多发区域的机房安装也不需要额外做加固支撑。电池位的排布采用前后对齐的方式，每节电池的端子都朝向机架外侧的运维通道侧，日常巡检时不需要挪动电池就能直接观察端子的连接状态、测量电池参数，更换故障电池时只需要抽出对应位置的单节电池，不需要拆卸相邻的其他电池，大幅降低运维操作的难度。

　　另外在细节设计上，机架的四个边角都做了圆弧倒角处理，避免搬运、安装过程中划伤运维人员或者磕碰电池外壳，表面采用静电喷塑处理，耐机房常见的弱酸弱碱腐蚀，长期使用不会出现掉漆生锈的问题。每层电池位的前端都预留了扎带固定孔，电池安装完成后可以用绝缘扎带将整层电池做辅助固定，即使出现较大的外力晃动，电池也不会从层板上滑落。机架的安装脚采用可调式水平支撑脚，能够适应机房地面±20mm的高度差，安装时调整支撑脚就能让整个机架保持水平，避免因为机架倾斜导致电池受力不均、电解液渗漏的问题。

　　这类机架结构在实际选型时，需要提前匹配所用电池的实际外形尺寸，不同厂家的12V200Ah电池在宽度、端子高度上会有几毫米的差异，建模时已经预留了足够的适配余量，只要是常规尺寸的同规格铅酸蓄电池都能顺利装入，不需要对机架做二次切割修改。汇流排的走线位置也做了分层设计，正负极线缆分别走机架两侧的理线架，保持足够的安全绝缘距离，避免正负极线缆意外搭接造成短路事故。
