高压12串磷酸铁锂储能机柜电池组结构

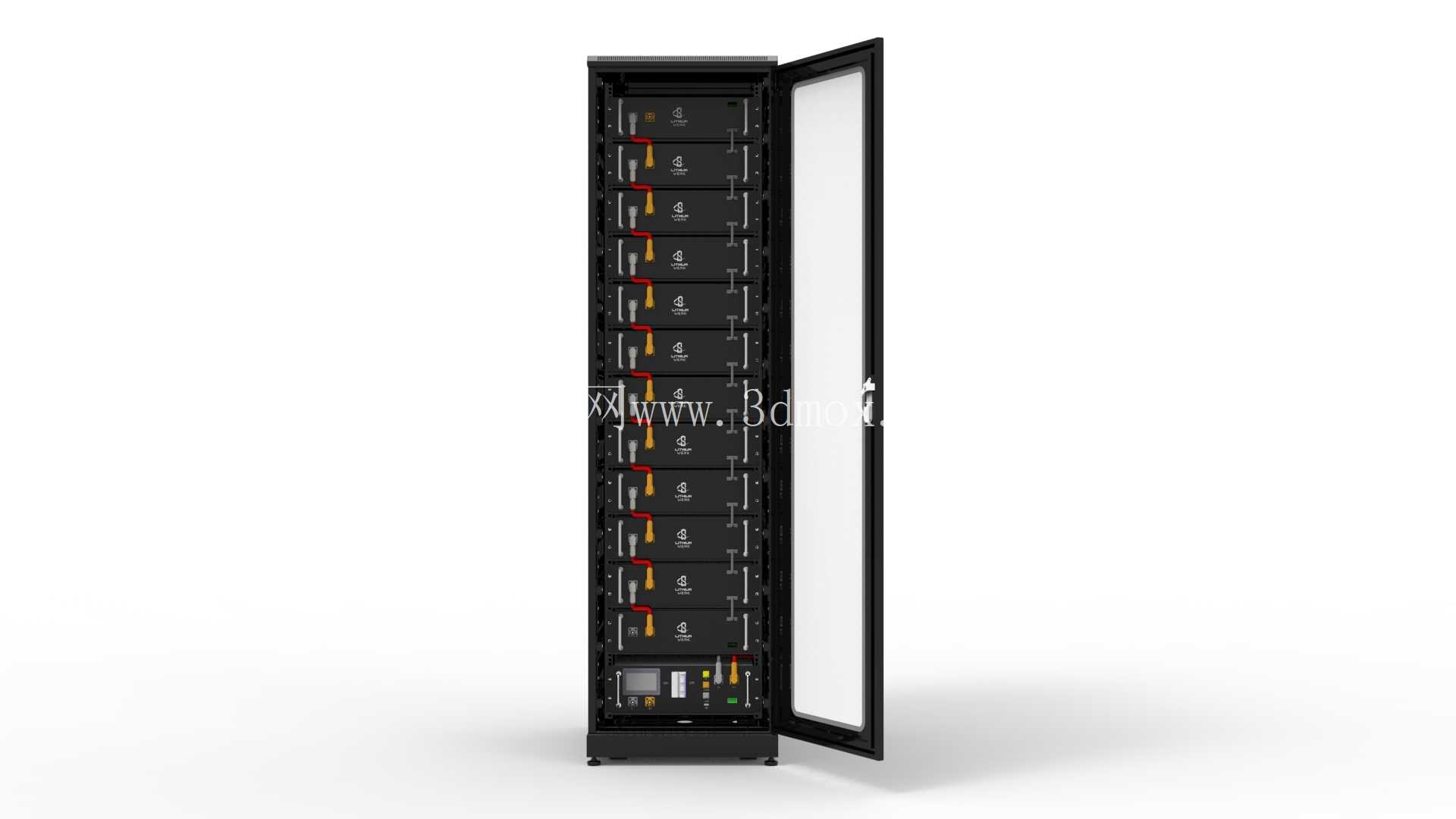

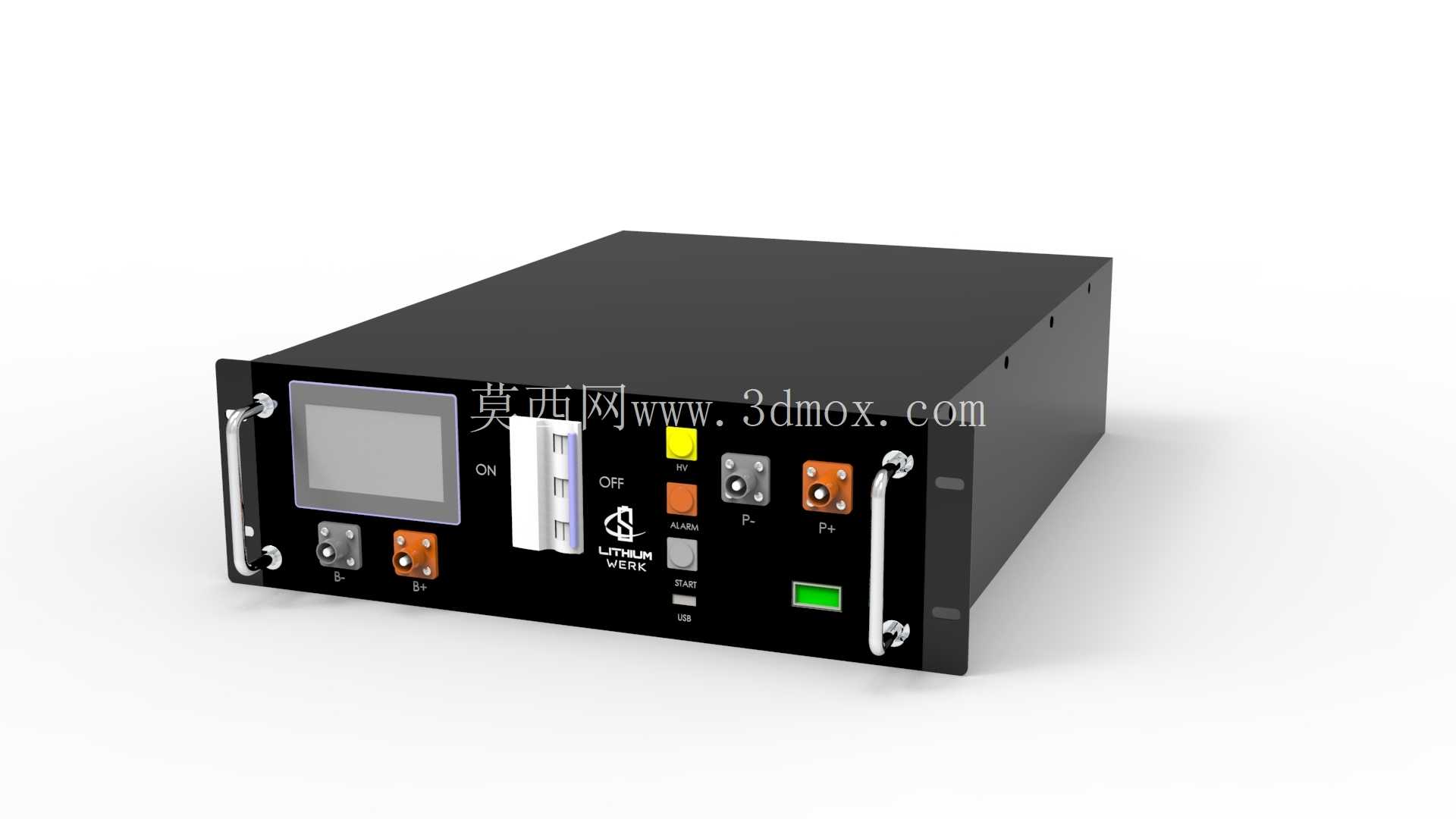

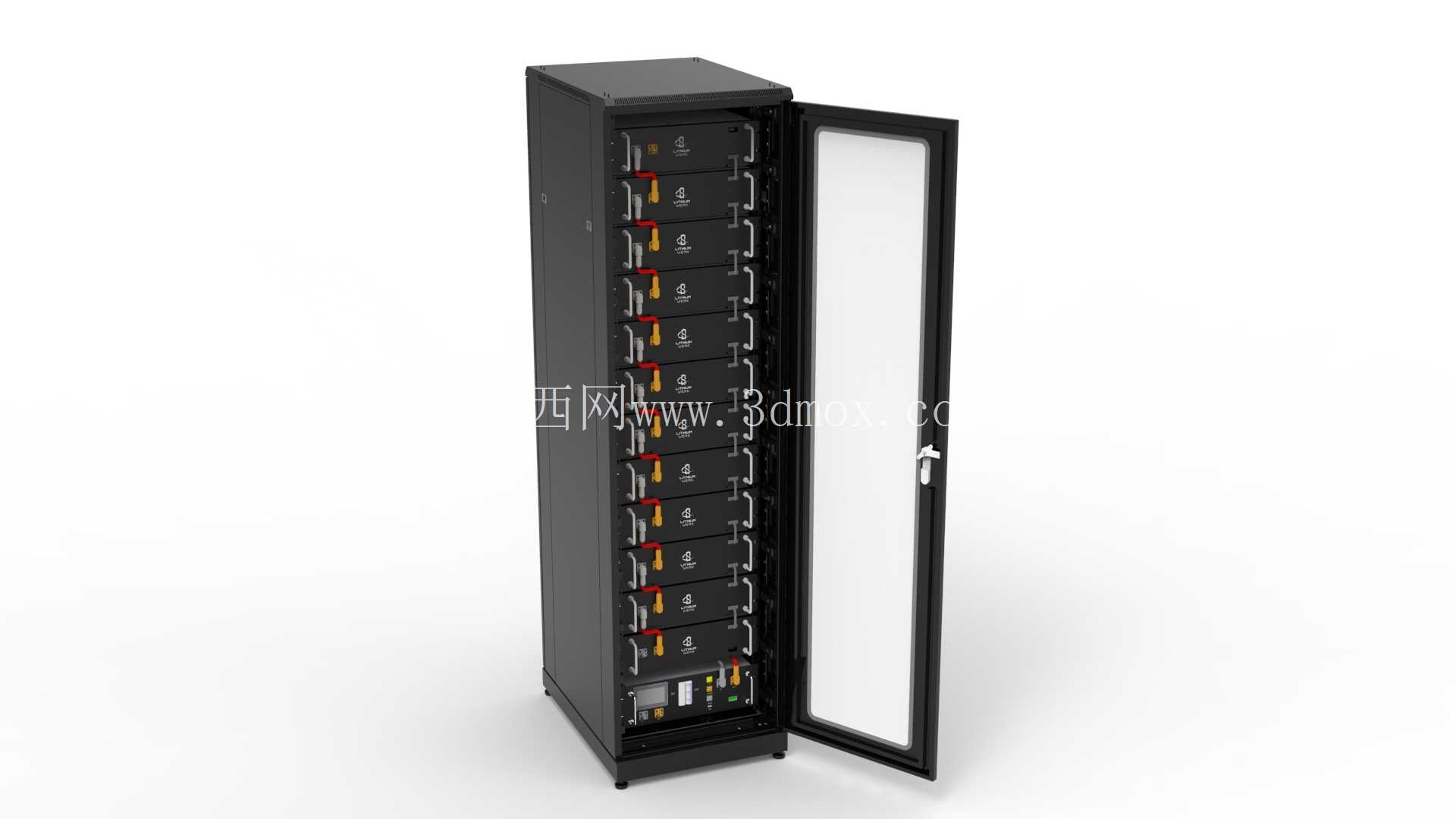

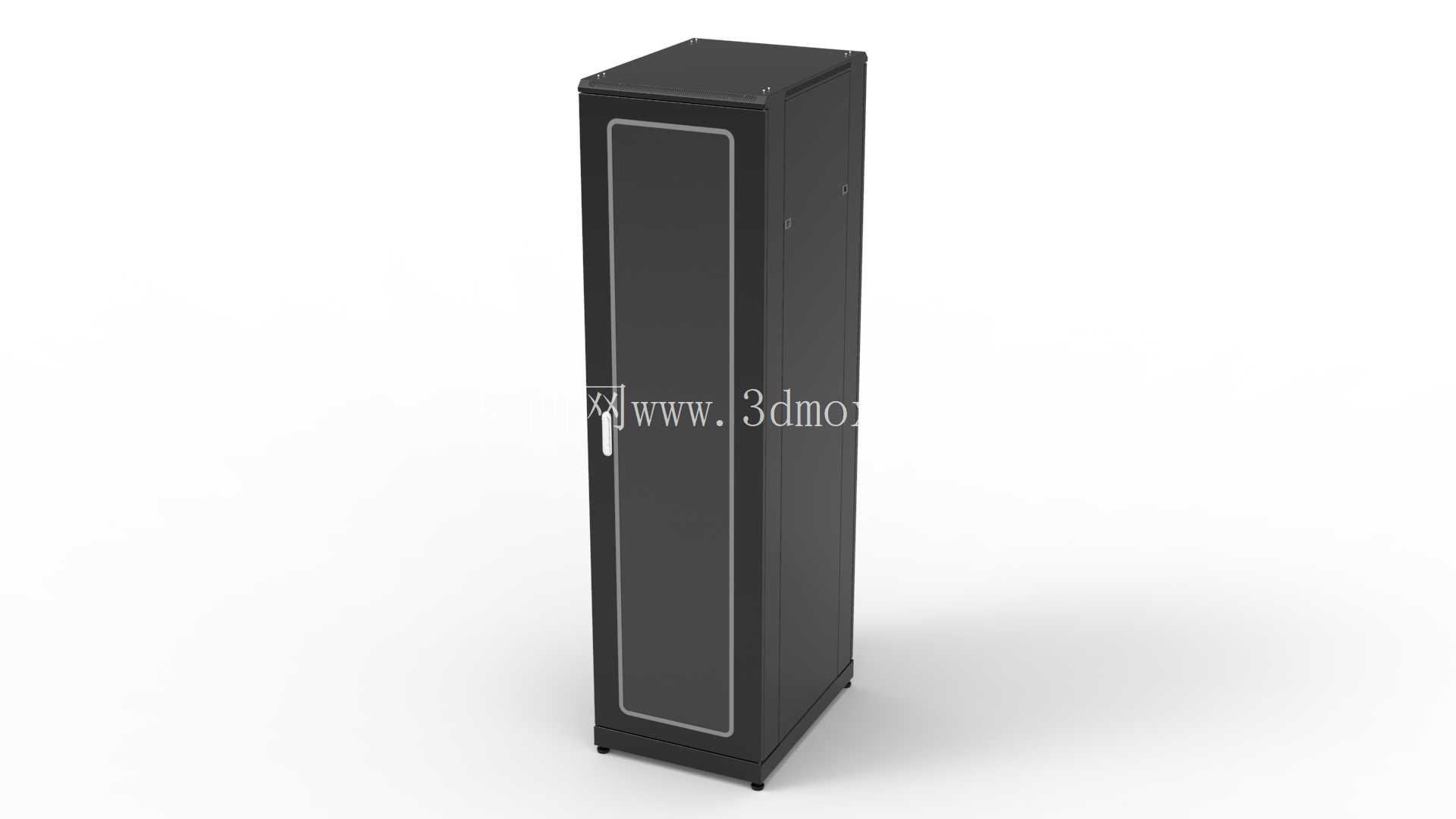

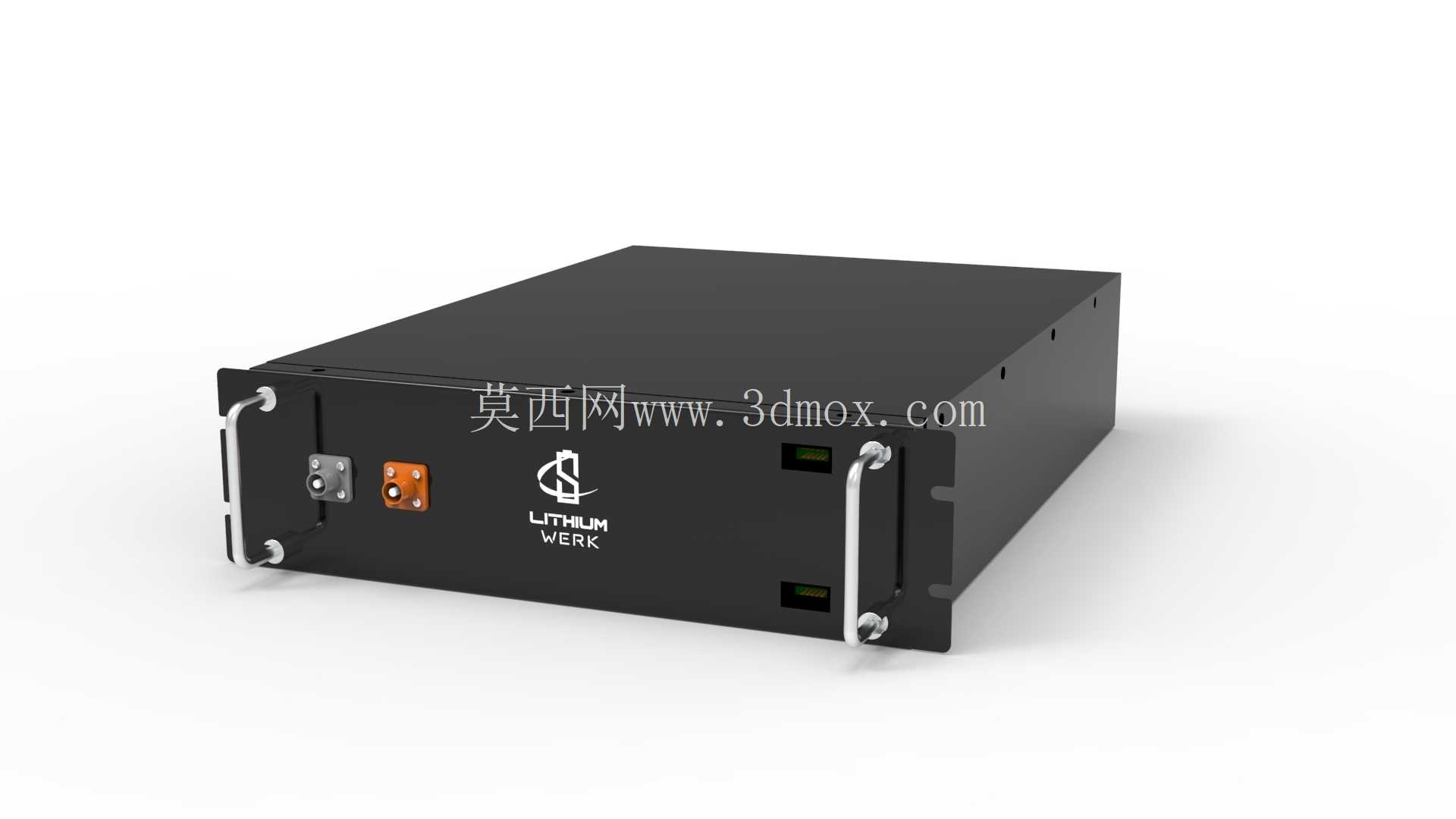

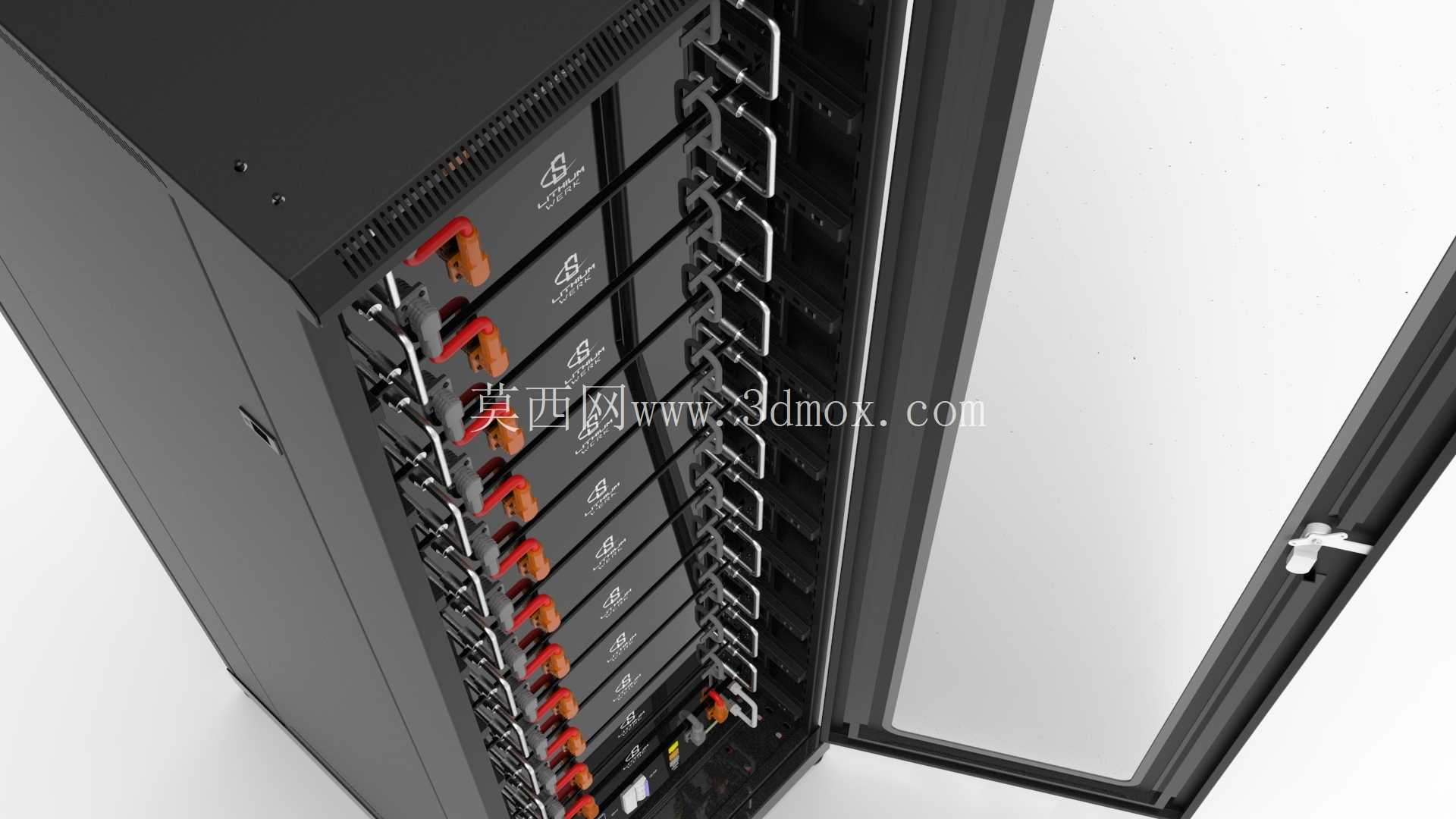

这套高压磷酸铁锂电池组采用标准19英寸机架式柜体设计，单组额定电压51.2V，容量100Ah，适配工商业离网光伏电站、用户侧储能系统、后备电源等场景的高压直流供电需求，可多组并联扩容至60Kwh及以上容量等级，匹配600VDC直流母线的储能变流器接入要求。柜体采用立式单开门结构，前门为内嵌式钢化玻璃视窗设计，既可以直观观察内部电池模组的运行状态指示灯，也能通过带锁执手实现柜体闭锁，避免非授权人员触碰内部带电部件。内部电池模组采用分层抽拉式安装结构，每层模组配置独立的插拔式连接端子与状态指示拨杆，运维时可单独抽出单组模组进行检测更换，无需拆解整柜布线，大幅降低现场运维的操作难度与停电时长。设计阶段充分考虑了电池组的散热与绝缘需求，模组之间预留了均匀的通风间隙，柜体底部设置进风区域，顶部预留排风安装位，可根据应用场景的环境温度选配强制风冷组件，保证高倍率充放电工况下电芯温度均匀性控制在合理区间。柜体整体采用冷轧钢板折弯焊接成型，表面做静电喷塑处理，结构强度满足室内固定安装的承重与抗震要求，安装边界适配标准服务器机柜的并柜安装尺寸，可直接嵌入现有储能机房的机架排布中，无需额外定制安装基础。内部电气布线采用分层走线槽设计，动力线与采样信号线分开布设，避免强电对弱电信号的电磁干扰，每个模组配置独立的熔断保护装置，单模组故障时可快速切断回路，防止故障范围扩大。电池管理系统从控单元安装在柜体下部舱室，预留了与主控单元的通讯接口，可实现整组电池的电压、温度、电流实时采集，配合主控完成充放电控制、均衡管理、故障告警等核心功能。柜门与柜体之间设置了可靠的接地连接，所有带电部件均设置绝缘防护挡板，满足低压电气设备的安全防护要求。在结构细节上，每个电池模组的导向滑轨做了限位设计，推入到位后自动锁定，避免运维过程中模组意外滑落，接线端子采用防误插结构，不同规格的连接器做了差异化键位设计，防止现场接线时出现错接问题。柜体底部设置了可调式支撑脚，可适应不平整的机房地面，保证柜体安装垂直度符合电气设备安装规范，同时预留了并柜连接孔位，多柜并联安装时可通过连接件实现柜体之间的刚性连接，提升整排柜体的结构稳定性。针对离网光伏电站的应用场景，这套电池组的充放电倍率设计适配光伏出力波动特性，可承受短时高倍率充放电冲击，循环寿命满足长周期储能应用的需求，结构设计上充分考虑了偏远地区运维条件有限的情况，所有易损部件均采用标准化通用件，无需专用工具即可完成更换操作。
