工业流体管路用锥形扩散器结构设计

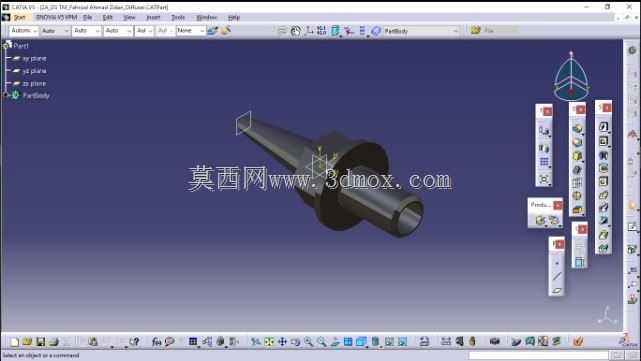

该扩散器主要应用于工业流体输送管路系统中，可适配气动回路、低压流体输送管线、小型通风引流系统等场景，核心作用是对管路内高速通过的流体进行逐步减速扩压，降低流体流动过程中的局部阻力损失，减少管路内紊流、涡旋的产生，避免流体因通径突变产生的冲击振动与噪音，提升整个流体回路的运行稳定性。在实际工业应用中，这类扩散器常安装在管路通径变化的衔接位置，或是流体动力元件的进出口端，比如小型风机出口、气动元件排气端、低压输水管道的变径段，能够有效优化流场分布，降低流体输送过程中的能量损耗。从功能特性来看，这款扩散器采用平滑过渡的锥形扩压结构设计，入口端为小直径圆柱衔接段，可与对应规格的管路直接对接安装，衔接段外侧设置有定位凸台结构，安装时可通过凸台实现轴向定位，避免装配过程中部件窜动影响密封效果；锥段部分采用连续渐变的通径设计，内壁光滑无突变台阶，能够让流体在流经锥段时逐步完成流速与压力的转换，避免通径骤变带来的流场紊乱；出口端为大直径圆柱段，可与下游大规格管路或功能部件平稳衔接，出口端面做了平切处理，能够保证对接时的贴合度，降低连接位置的泄漏风险。在设计思路上，这款扩散器优先考虑了流场的平顺性，锥段的扩张角度控制在流体扩压损失较低的合理区间，既保证了足够的扩压比，又避免角度过大导致流体脱离内壁形成涡旋；整体采用轴对称结构设计，加工工艺性好，可通过常规车削工艺完成主体加工，降低生产制造成本；外侧的定位凸台位置经过匹配计算，能够适配常用的管路安装空间，不会与周边的固定部件产生干涉。从安装边界来看，该扩散器整体为细长轴类结构，径向最大尺寸为中部定位凸台的外径，安装时需要预留的径向操作空间略大于凸台外径即可，轴向长度覆盖从入口衔接端到出口端面的整体尺寸，安装时可根据管路走向选择水平或垂直安装，凸台结构可配合卡箍、法兰压片等固定件完成锁紧，不需要额外设计复杂的固定结构，适配性较强。在实际使用过程中，该扩散器可根据输送介质的不同选择对应材质，输送常规空气时可采用工程塑料或普通碳钢材质，输送有腐蚀性的流体时可更换为不锈钢或防腐涂层材质，能够覆盖多数低压流体输送场景的使用需求。
