球面配合式T型手柄万向传动接头

这款球面配合式万向传动接头，主要应用于需要跨角度传递扭矩的手动操作机构、小型传动链路场景中，常见于工装夹具的快锁操作端、小型设备的角度调节传动位、非标自动化设备的手动调试传动结构上，能够在两轴存在空间夹角的工况下，稳定传递旋转扭矩与操作力，避免刚性轴连接在角度偏移时出现的卡滞、应力集中问题。

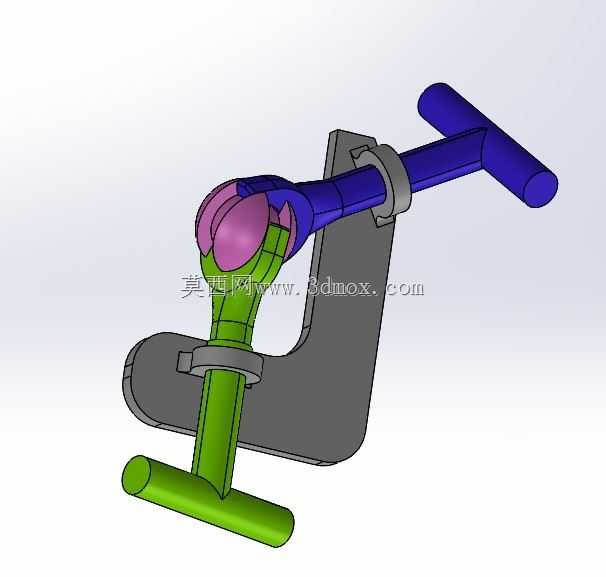

从功能特性来看，该万向节采用中心球面配合的核心结构，两端的T型操作手柄分别连接球面配合的公母端，中间的球头嵌套结构可以实现多自由度的角度偏转，允许连接的两根轴在一定角度范围内同步转动，不会因为轴系的空间错位出现传动中断。外部的C型固定支架为整个万向节提供安装支撑，支架上设置的两个环形限位箍分别约束两端轴杆的径向窜动，同时预留了足够的偏转空间，保证万向节摆动时不会和支架发生结构干涉。两端的T型手柄做了圆滑过渡处理，手动操作时握持受力均匀，不会出现硌手的问题，手柄和轴杆采用一体化结构设计，传动时受力传递直接，没有多余的连接间隙。

在设计思路上，这款结构优先保证了传动的同轴度补偿能力，将球面配合的接触面积做了最大化处理，相比传统十字轴万向节，球面结构的接触应力分布更均匀，能够承受更大的手动操作扭矩，同时结构零件数量更少，装配维护更加便捷。设计时将球头的配合间隙控制在合理范围，既保证转动偏转的灵活性，又避免间隙过大导致的传动空程，在手动操作场景下能够获得清晰的力反馈。支架的安装面做了平整处理，可以直接通过螺栓固定在设备基体上，不需要额外加工适配安装座。

从安装边界来看，该万向节整体结构紧凑，安装时需要预留的偏转空间较小，两端轴杆的直径统一，适配常规的轴套安装孔位，支架的固定孔位间距符合小型手动操作机构的通用安装尺寸，不需要对原有设备结构做大幅改动即可完成替换安装。球面配合部位采用自润滑结构设计，日常使用不需要频繁加注润滑脂，能够在常规车间环境下长期稳定工作，不会因为粉尘、轻微锈蚀出现转动卡滞的问题，非常适合手动操作频次不高但对传动可靠性有要求的工装、小型设备调节场景使用。
