带全齿轮传动结构的直流伺服舵机设计

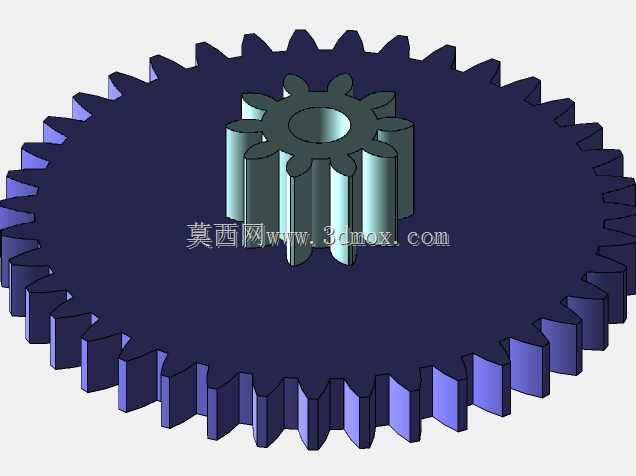

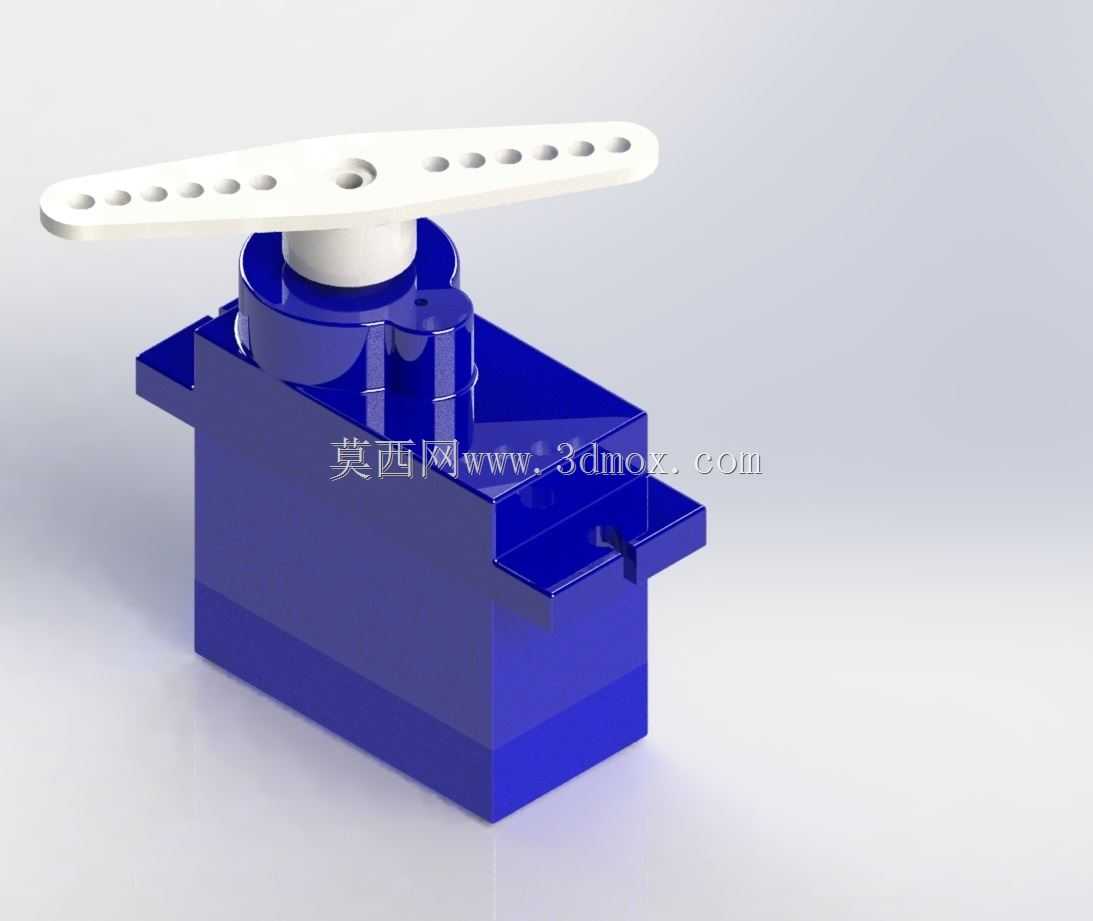

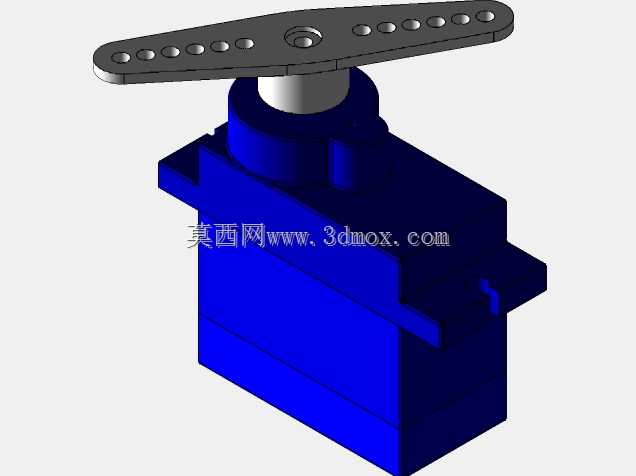

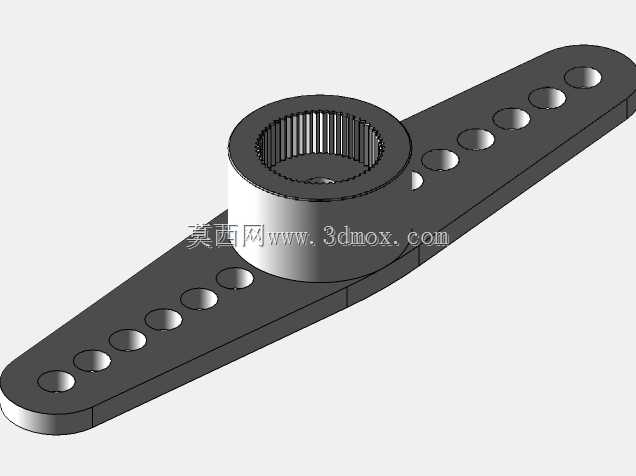

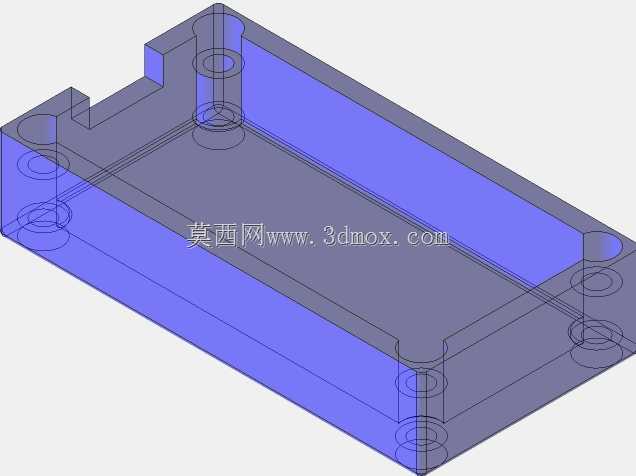

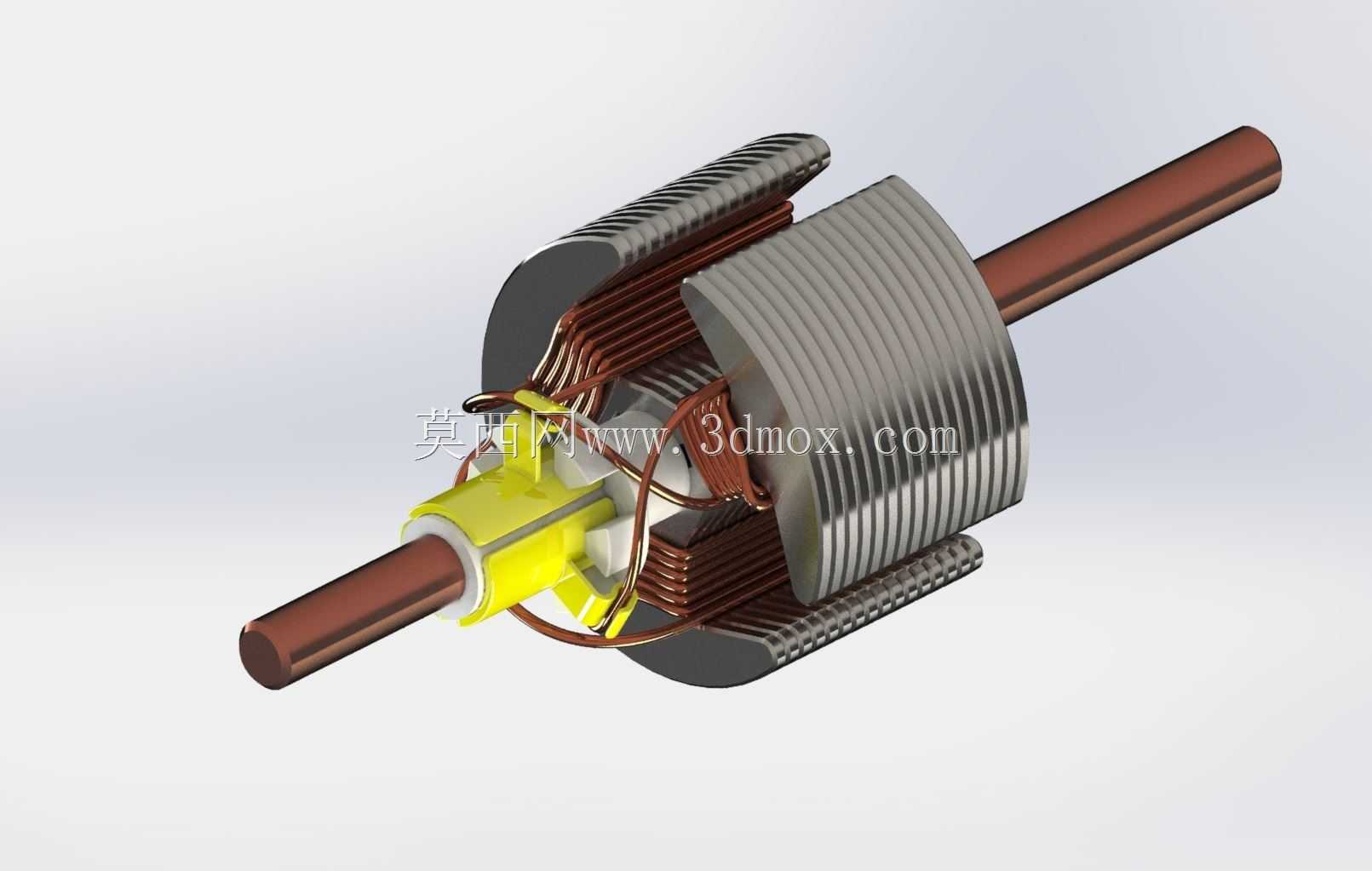

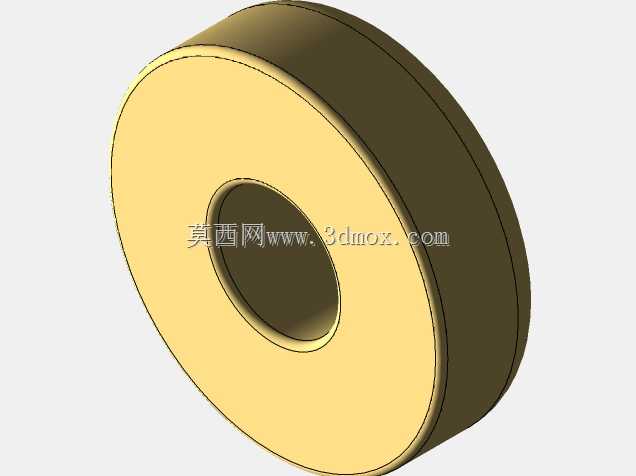

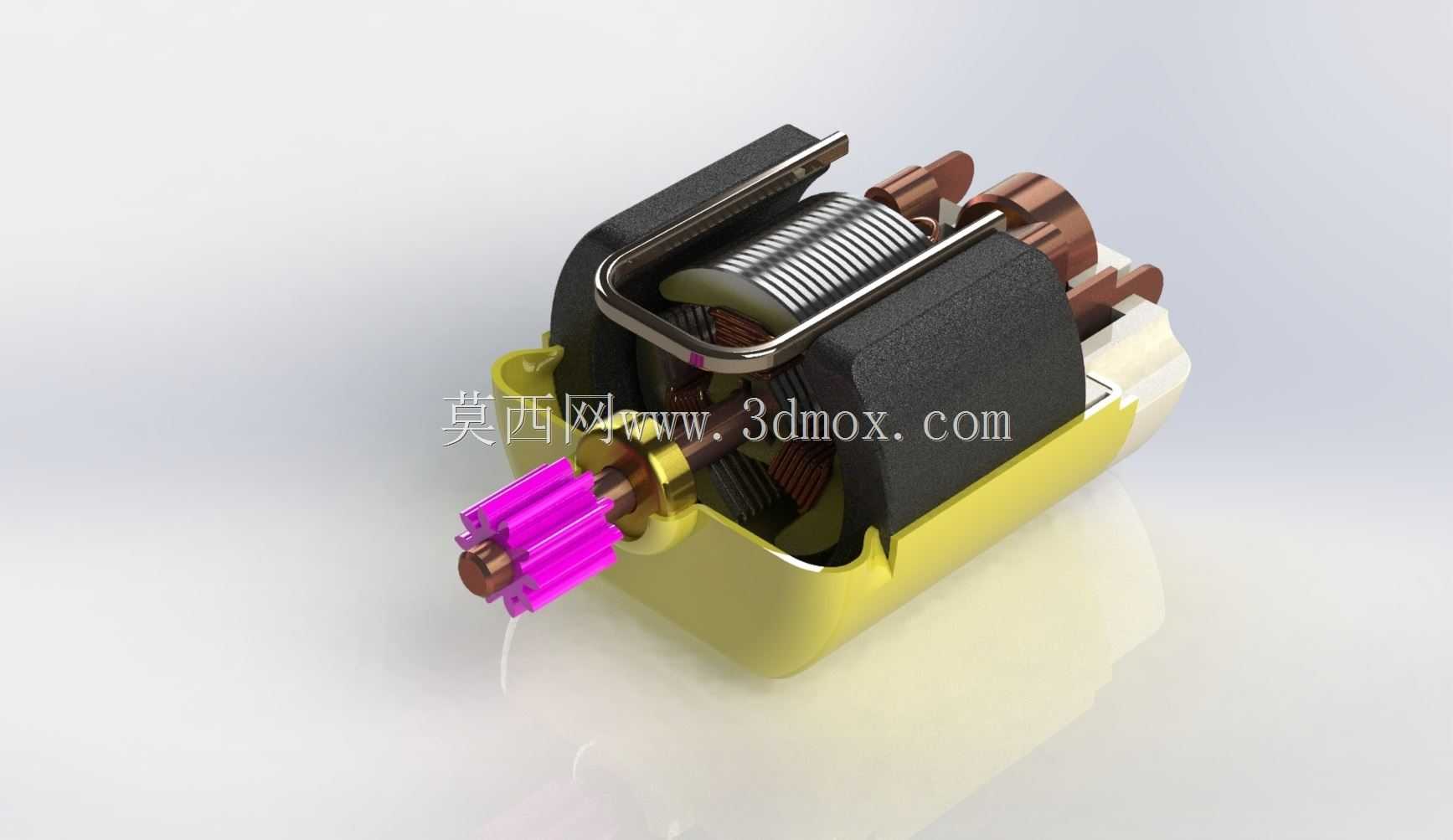

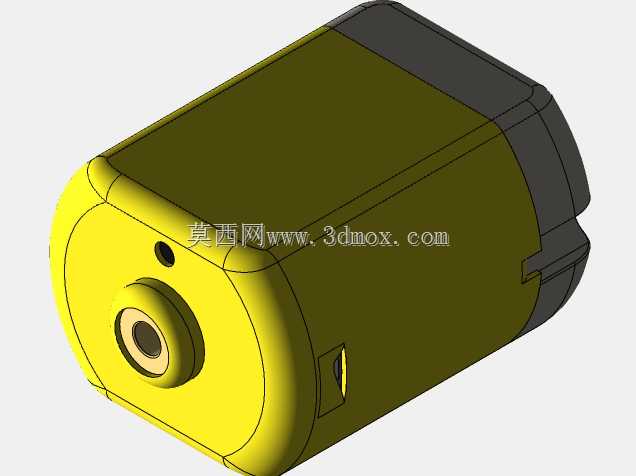

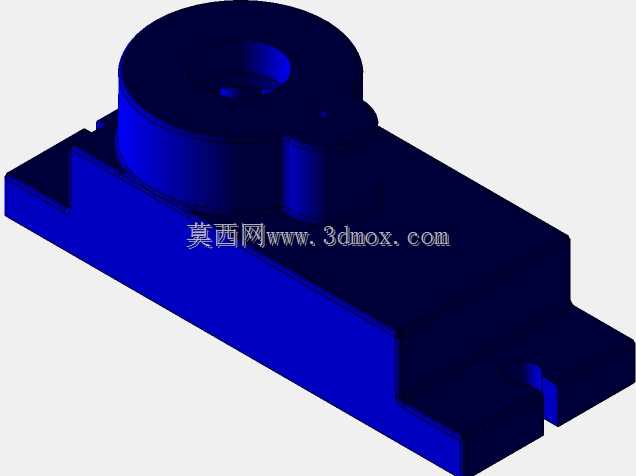

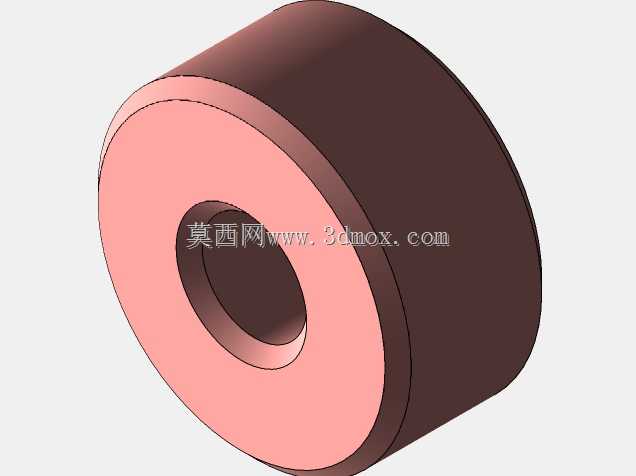

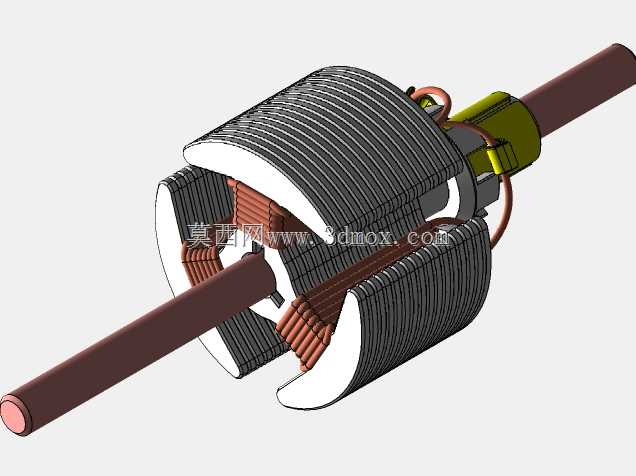

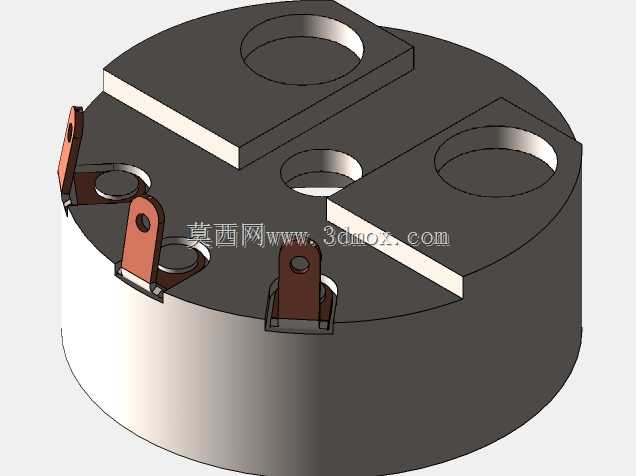

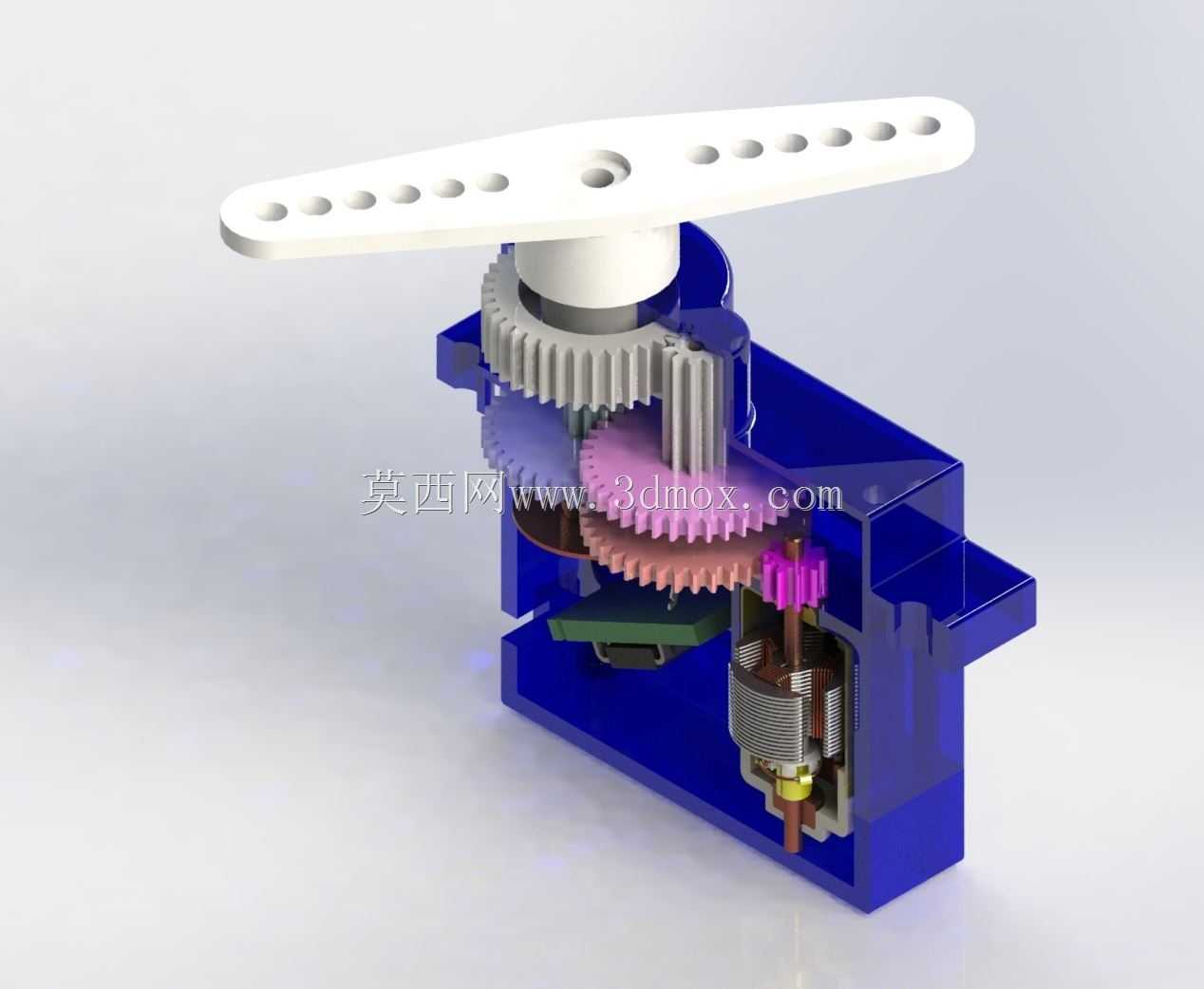

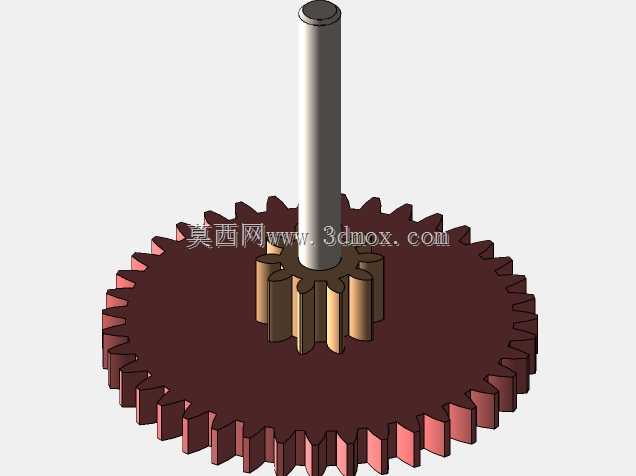

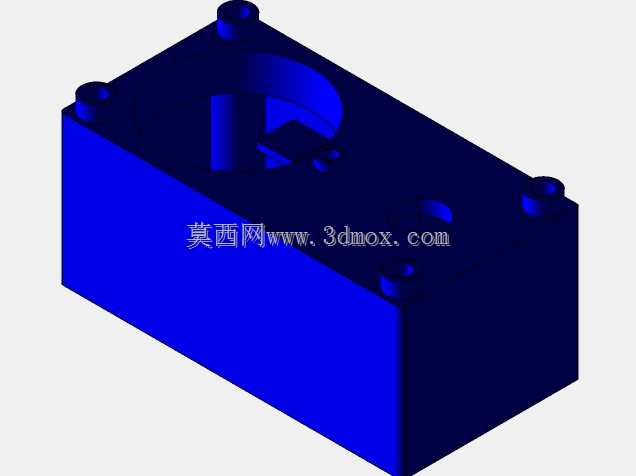

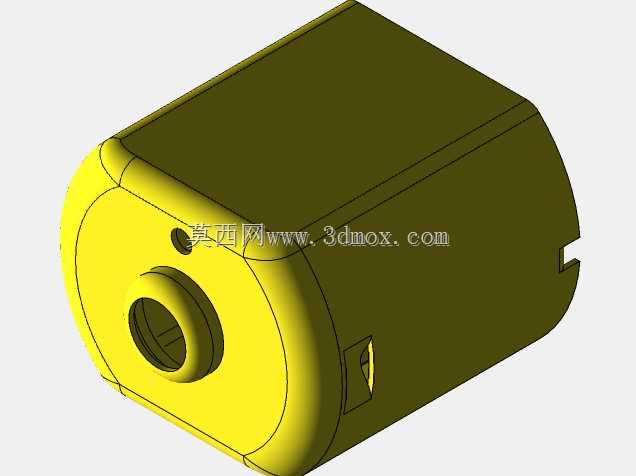

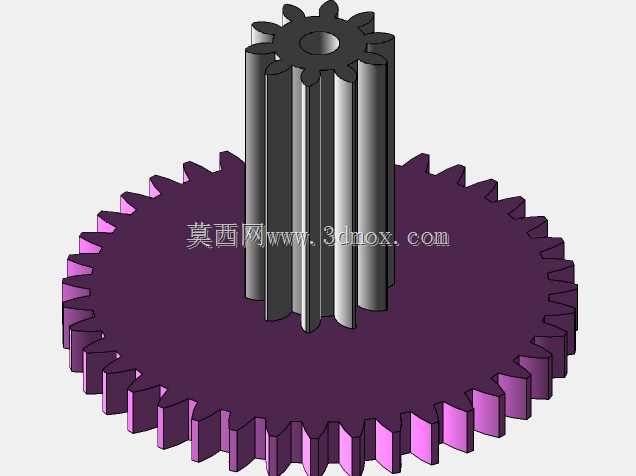

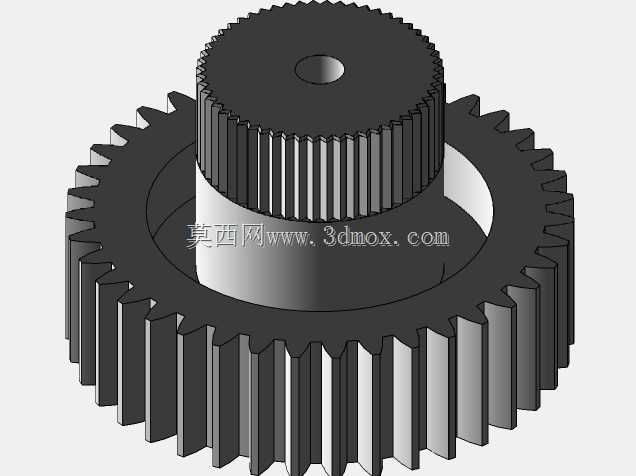

这款带全齿轮传动系统的伺服电机，是小型运动控制场景中应用极为广泛的执行部件，常见于航模舵面控制、小型机器人关节驱动、智能小车转向调节、自动化设备点位微动控制、3D打印设备送料机构调节、智能家居电动开合结构等场景，能够在接收到控制信号后输出精准的角度偏转与稳定的扭矩输出，实现对末端执行件的位置闭环控制。整套结构采用集成化设计思路，将驱动电机、多级减速齿轮组、位置反馈元件、输出摇臂与防护外壳整合为统一整体，无需额外搭配复杂的减速组件即可直接接入控制系统使用，大幅降低了小型运动机构的设计与装配门槛。设计过程中优先考虑了传动效率与运行精度的平衡，全齿轮传动结构采用直齿啮合方案，每一级齿轮的模数、齿宽都经过匹配计算，既能够将电机输出的高转速低扭矩动力，通过多级减速转化为输出端的低转速高扭矩动力，满足末端负载的驱动需求，又通过合理的齿侧间隙控制，减少传动回程误差，保证角度控制的精准度，避免出现舵机到位后抖动、定位偏差过大的问题。外壳采用方正的一体式结构设计，侧面预留有标准的安装凸耳与定位卡槽，能够直接通过螺丝固定在各类安装基座上，安装边界规整，不会出现突出的干涉结构，适配绝大多数小型设备的安装空间要求；顶部输出轴采用标准的花键结构，搭配带多组安装孔的一字型摇臂，用户可以根据实际连杆的连接位置，选择对应孔位固定，灵活适配不同的传动连杆布局，无需额外加工转接件。内部齿轮组的排布充分利用了外壳内部空间，将各级齿轮沿动力传递路径依次排布，既压缩了整体结构的体积，又保证了每一组齿轮啮合的重合度，减少运行过程中的齿轮磨损与噪音；输出轴位置设置有耐磨衬套，能够承受径向与轴向的负载，避免长时间带载运行后出现轴体晃动、输出精度下降的问题。整体结构的尺寸设计兼顾了通用性与紧凑性，能够在狭小的安装空间内完成布置，同时输出扭矩能够覆盖绝大多数小型运动机构的负载需求，无论是航模的舵面偏转控制，还是小型机械臂的关节转动，亦或是自动化设备上的挡板开合、物料拨取动作，都能够稳定完成驱动任务。设计时还考虑了日常使用的防护需求，外壳将内部的电机、齿轮、电路部分完全封闭，能够阻挡日常使用中的灰尘、碎屑进入传动结构内部，避免齿轮卡滞、电路短路等问题，提升部件的运行稳定性与使用寿命；接线端从外壳侧方引出，走线方向与安装平面平行，不会占用额外的垂直安装空间，方便设备内部的线束整理与布局。
