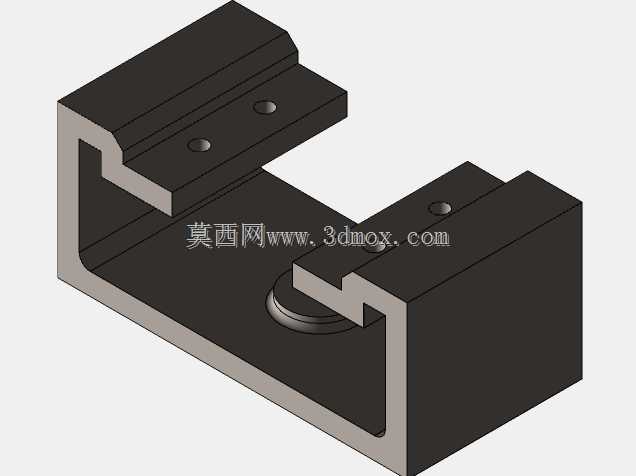

端子支撑组件用C型槽式安装机架结构

该机架作为端子支撑组件的核心承载基座，主要应用于工业电气连接、低压配电接线、自动化设备端子排安装等场景，承担端子组件的定位承载、安装固定与结构限位作用，为端子的稳定接线、插拔操作提供可靠的结构支撑，避免端子受外力拉扯出现移位、接线松脱等问题，保障电气连接的可靠性与长期运行稳定性。从功能特性来看，机架采用整体C型槽式结构设计，两侧对称设置带安装孔的凸台定位面，可通过紧固件直接完成端子组件的对位安装，凸台上的沉孔设计可保证紧固件安装后端面齐平，无突出结构干涉相邻部件装配；槽体底部设置圆形定位凸台，可与端子组件底部的定位槽精准配合，实现安装过程的快速对位，同时限制组件在槽内的横向与纵向窜动，提升装配精度。槽体两侧的立边形成侧向防护结构，可对安装在槽内的端子组件形成侧向遮挡，减少外部灰尘、杂物直接接触端子接线部位，同时可承受一定的侧向冲击力，避免端子受外力碰撞出现变形损坏。在设计思路上，该机架优先考虑装配便捷性与结构刚性的平衡，整体采用等壁厚结构设计，在保证结构强度满足承载要求的前提下，尽可能压缩整体体积，减少材料占用；两侧安装凸台与主体槽体采用一体化成型结构，无需额外拼接装配，减少装配累积误差，同时提升整体结构的抗形变能力。安装孔位的间距、定位凸台的尺寸均匹配对应端子组件的安装边界，安装时无需额外打孔或改制，可直接完成对位装配，降低现场安装的加工难度与工作量。从安装边界来看，机架整体为对称式矩形轮廓，两侧凸台向外延伸的宽度、槽体的内部净空尺寸、底部定位凸台的高度与直径均经过适配性设计，可适配对应规格端子组件的安装尺寸，安装后整体外轮廓无突出尖锐结构，可直接嵌入设备的安装腔体内，与周边结构保持合理的安全间隙，不会出现装配干涉问题；机架底部为平整安装面，可通过粘接或紧固件固定在设备基板上，安装后整体平面度满足端子组件的装配公差要求，保证端子接线面的水平度，方便操作人员完成接线操作与后期维护检修。
