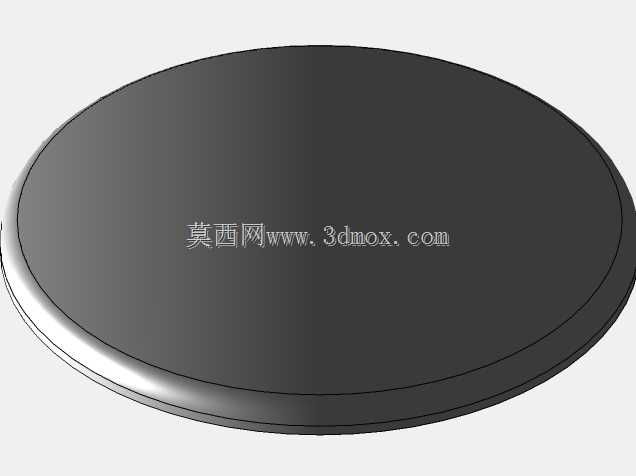

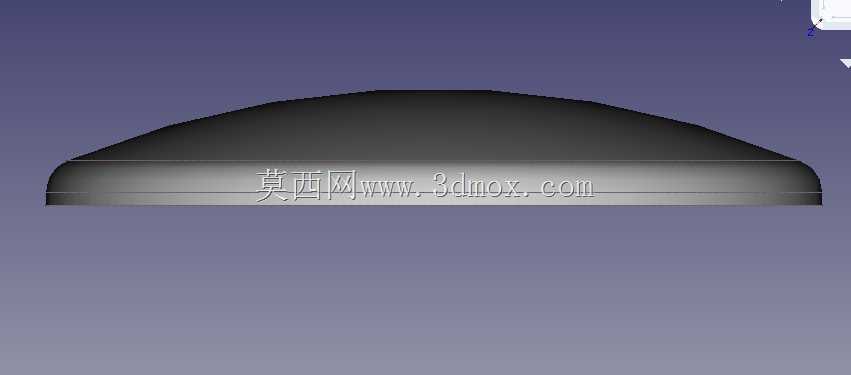

直径2400球形真空封头结构设计

球形真空封头是承压真空罐体的核心端盖部件，这类大直径封头主要应用于大型真空储罐、低压反应容器、真空干燥设备、大型真空镀膜腔体以及特种储运设备的端部密封承压场景，在化工、食品加工、真空热处理、航天环境模拟试验等领域有着广泛的使用需求，作为罐体的端部承压结构，其需要在负压工况下长期稳定工作，抵御外部大气压带来的均匀外压载荷，避免罐体出现失稳变形，保障整个真空系统的密闭性与结构可靠性。这款直径2400mm的球形真空封头采用标准椭球封头衍生的类球形曲面设计，相比同直径的平盖封头，球形曲面的结构受力特性更为优异，曲面结构能够将外部均匀载荷沿球面切线方向均匀分散传递至罐体连接筒节，大幅降低结构局部应力集中的风险，在同等承压要求下可以采用更薄的板材加工成型，有效降低整套设备的整体重量与材料成本。封头的边缘设计有标准的翻边直段结构，该直段的作用是为封头与罐体筒节的焊接装配提供定位基准，避免焊接位置处于曲面与直段的应力突变区域，降低焊接接头的应力水平，同时直段长度经过精准核算，能够满足环缝焊接的操作空间要求，也为后续的无损检测、焊缝打磨处理预留足够的作业面，保障焊接连接的密封性能与结构强度。在设计过程中，首先围绕负压工况下的外压失稳临界载荷开展结构核算，结合球面的曲率半径匹配对应的板材厚度，确保封头在全真空工况下具备足够的安全裕度，不会出现屈曲变形；其次对封头的曲面成型公差做了明确约束，避免曲面局部出现凹陷、曲率突变等缺陷，防止局部应力集中成为结构失效的薄弱点；同时封头的端面平面度、翻边直段的圆度都做了适配性设计，确保与对应直径的筒节装配时能够精准对位，减少现场装配的错边量，降低焊接施工的难度。从安装边界来看，该封头外径与2400mm直径的罐体筒节完全匹配，翻边直段的外径公差控制在装配允许的偏差范围内，整体曲面的凸起高度符合球形封头的常规比例，安装后不会额外占用过多的罐体轴向空间，同时曲面的流线型结构也能够减少罐内介质的流动死角，在用于带物料处理的真空罐体时，能够避免物料在端部堆积，方便后续的罐体清洁与物料排空作业。封头整体无额外的外置附件结构，光滑连续的曲面不仅提升了承压能力，也减少了应力集中点，在长期交变负压工况下能够有效降低疲劳损伤的概率，延长整套真空设备的使用寿命。
