nema23规格铝制电机安装固定支架夹

这款铝制安装支架夹是数控传动场景中针对nema23规格步进电机设计的专用固定构件，主要应用于小型数控雕刻机、桌面级3D打印机、自动化送料模组、小型机械手传动单元等需要精准固定步进电机的设备场景，承担电机与设备机架之间的连接固定、定位校准、振动缓冲的核心作用，能够避免电机运行过程中出现移位、偏斜，保障传动精度的稳定性。

在实际设备运行过程中，这类支架夹直接决定了电机输出轴与传动丝杠、同步轮的同轴度精度，如果固定结构刚性不足或者安装尺寸偏差过大，很容易导致传动卡顿、皮带跳齿、丝杠磨损加剧等问题，直接影响整套传动系统的使用寿命和加工精度。这款支架夹采用开式抱夹结构设计，主体为方块式基座，中部开设适配nema23电机柱面的圆形安装腔，通过抱夹的夹紧力实现电机的周向固定，相比传统的端面法兰螺丝固定方式，这种结构允许用户在安装时微调电机的轴向伸出长度，也能在设备维护时快速拆装电机，无需完全拆解周边的传动部件。

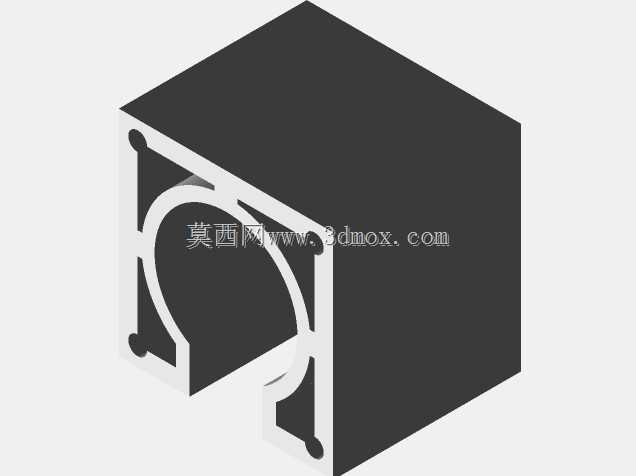

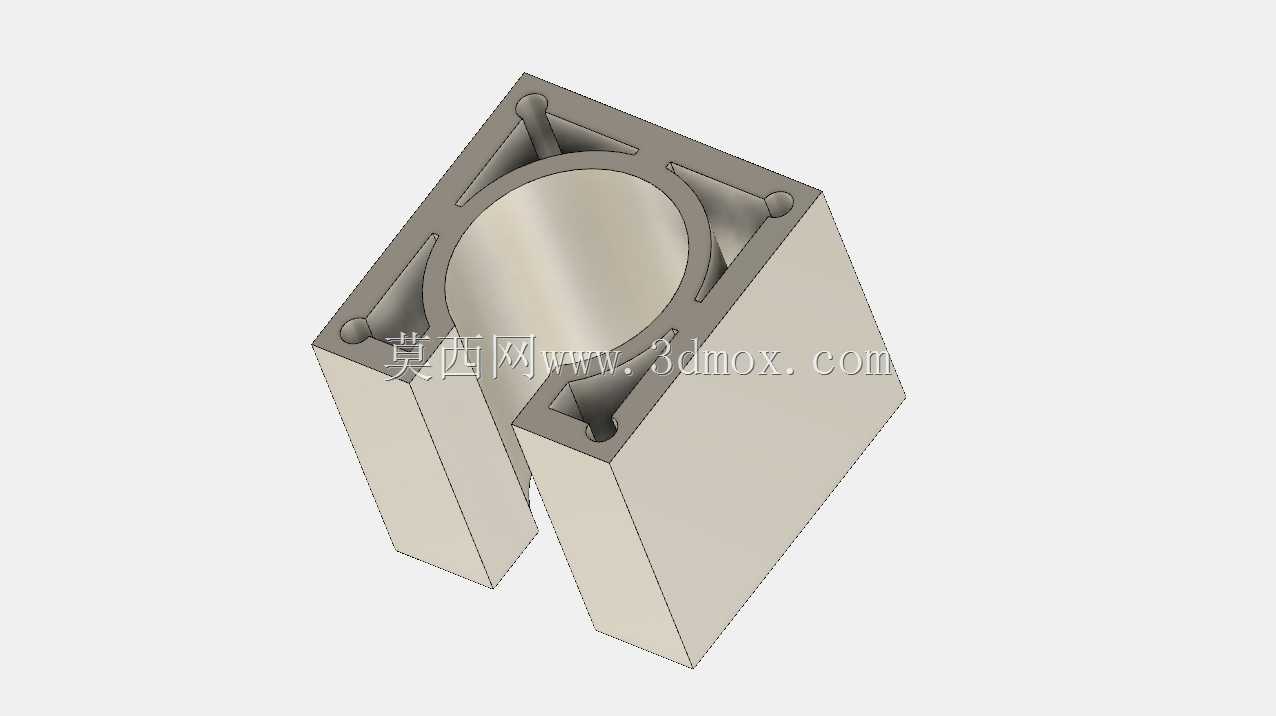

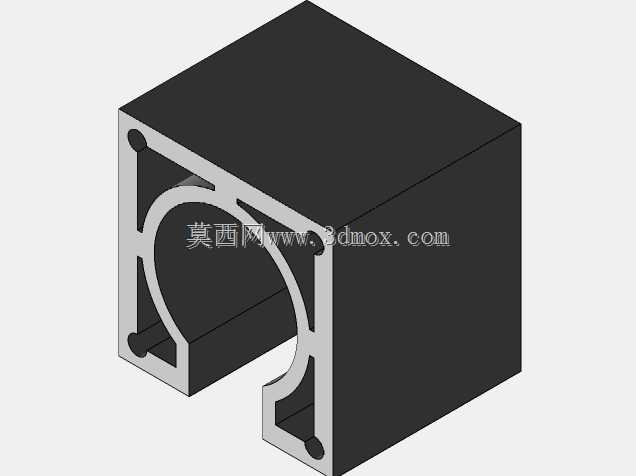

从设计思路来看，这款支架夹充分考虑了小型数控设备的安装空间限制，整体外形方正，长宽尺寸均为57mm，基座总高度为50mm，中部圆形安装腔的内径为38.3mm，刚好适配nema23电机的机身外径，抱夹开口侧的壁厚为19.5mm，顶部两个对角位置预留了锁紧螺丝孔位，孔位中心距为47mm，安装时用户可以先将电机穿入圆形腔调整到合适位置，再锁紧顶部螺丝完成固定，支架底部和侧部的平整端面可以直接贴合铝型材机架的安装面，通过侧边的安装孔完成与机架的刚性连接。

材质选用铝合金一方面是利用铝材质较轻的重量降低设备整体负载，另一方面铝合金的减震性能优于钢材，能够有效吸收步进电机高速运转时产生的高频振动，减少振动向机架传递引发的共振问题，同时铝材质的加工精度更容易保证，安装腔的圆度和端面的平面度都能控制在较高公差范围内，保障电机安装后的同轴度要求。在实际安装使用时，需要注意支架夹与机架连接面的平面度，避免安装时出现强行锁紧导致支架变形夹伤电机机身的情况，同时锁紧抱夹螺丝时要对称均匀施力，保证夹紧力均匀分布在电机机身表面，既不会出现夹不紧打滑的问题，也不会因为局部受力过大导致电机外壳变形影响内部定子转子的配合间隙。
