框架式四轮牵引平板拖车底盘结构

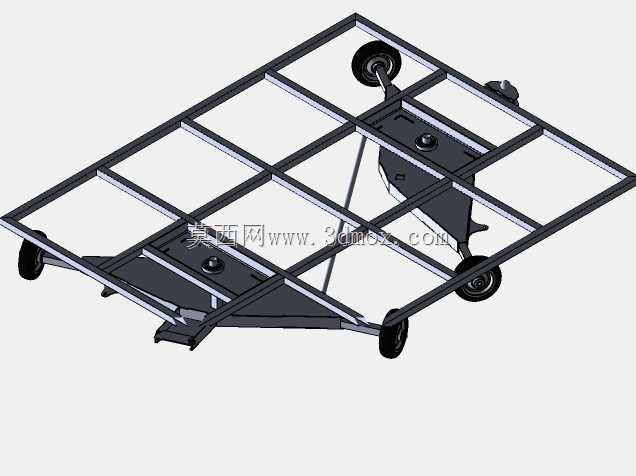

这款框架式四轮牵引平板拖车，主要面向厂区内部物料转运、短途轻型货物接驳、户外作业装备拖运等场景使用，可搭配不同材质的台面面板，适配仓储物流、小型工程作业、农用物资转运等多类场景的短途运输需求，能够替代人力搬运完成百公斤级载荷的点位转移，大幅降低短驳作业的人力消耗。从实际用途来看，该结构为拖车的核心承载底盘部分，预留了充足的台面安装空间，前端设置的牵引连接结构可与动力牵引车、农用机车甚至具备牵引能力的作业设备快速挂接，四轮布局的设计能够保证拖行过程中的转向灵活性与行驶稳定性，即使在不太平整的硬化路面行驶也能保持较好的承载平衡性。在功能特性上，该底盘采用矩形管材拼接的框架式承载结构，相比整块钢板的底盘设计，在保证结构强度的前提下大幅降低了自身重量，框架的分格布局能够分散台面承载的压力，避免局部载荷过大导致的结构变形；四个脚轮分别布置在底盘四角位置，其中前轮组搭配转向连接结构，可跟随牵引端的方向调整灵活转向，后轮组为固定承重轮，保证直行过程中的行驶轨迹稳定；牵引端设置了专用的挂接连接位，可适配通用的牵引销、挂钩类连接件，挂接操作简单便捷，同时挂接位置做了加强结构处理，能够承受拖行起步、制动过程中的瞬时冲击力。设计思路上，这款拖车底盘优先考虑了结构实用性与加工便捷性，整体框架采用标准规格的矩形型材拼接，无需复杂的异形件加工，普通的切割、焊接工艺即可完成生产制作，大幅降低了加工制造成本；轮组的安装位置预留了通用的脚轮安装孔位，可根据实际承载需求更换不同载荷等级的脚轮，适配从轻载人工拖行到重载动力牵引的不同使用需求；框架上方的平面预留了充足的安装点位，可根据使用场景加装木质、金属或者防滑材质的台面，也可根据需求加装护栏、绑带挂点等附属结构，具备极强的场景适配性。从安装边界与尺寸适配来看，该底盘整体为矩形布局，长宽比例适配常规的平板载货需求，轮组外沿不超出框架的整体边界，能够保证在狭窄通道内通行时不会出现轮组刮蹭两侧障碍物的问题；底盘的离地高度经过合理设计，既保证了不平整路面通行时不会出现底盘剐蹭地面的情况，也控制了台面的整体高度，方便人工装卸货物；牵引连接位的高度适配常规牵引设备的挂接高度，无需额外加装转接结构即可完成挂接，整体结构没有冗余的外凸部件，能够在有限的空间内完成转向、掉头等操作，适配厂区、仓库等空间相对受限的作业场景。
