TO-220封装线性三端稳压器结构建模

本次建模的对象是直插式线性三端稳压元件，这类元件是电子电路领域应用极广的基础电源器件，核心作用是将波动范围较大的输入直流电压转换为稳定的固定电压输出，为各类控制板卡、传感模块、小型数字电路提供稳定可靠的供电保障，避免因输入电压波动、负载跳变导致的电路工作异常、元器件烧毁等问题，广泛覆盖消费电子、工业控制板卡、小型机电设备、教学实验电路等诸多应用场景。

从功能特性来看，该类稳压器内置过热保护、过流保护、调整管安全工作区保护电路，外围电路搭建极为简便，仅需在输入输出端搭配对应容值的滤波电容即可完成稳压电路设计，无需复杂的外围参数调试，是低压直流供电场景中成本与可靠性平衡度极佳的方案选型。

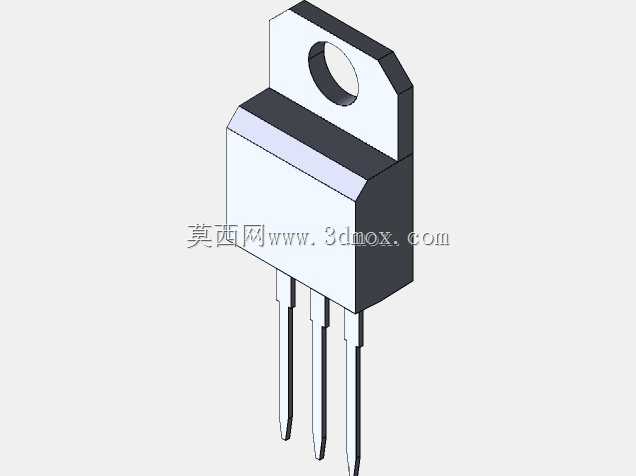

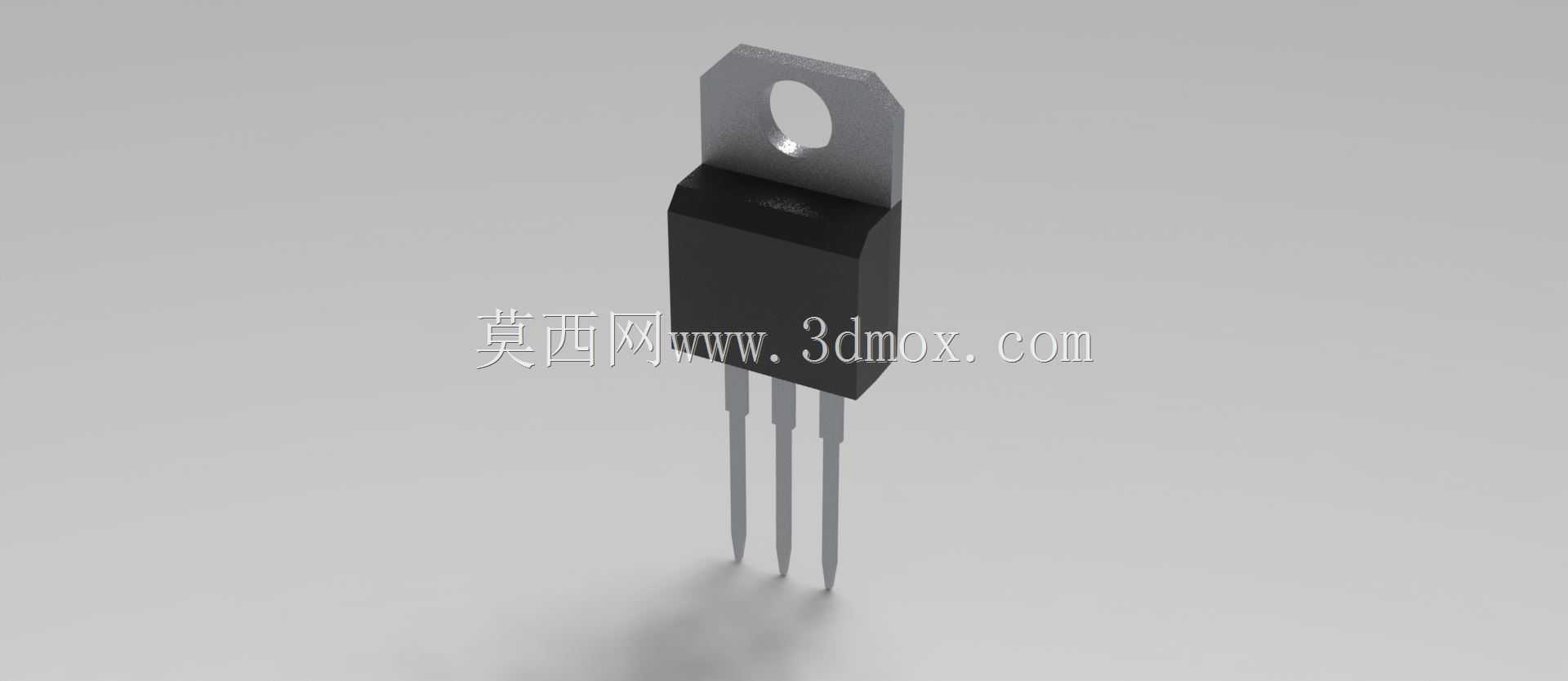

设计建模过程中，首先还原了元件的真实结构组成：上部为金属散热固定片，冲压出圆形安装孔，用于通过螺丝将元件固定在散热器表面，降低工作时的结温，保证大负载工况下的工作稳定性；中部为黑色环氧塑封主体，包裹内部的半导体晶圆与引线框架，起到绝缘、防尘、结构防护的作用；下部引出三根平行直插引脚，分别对应输入端、接地端、输出端，引脚间距符合标准直插元件的焊盘设计规范，可直接适配通用PCB板的通孔焊接尺寸。

建模时严格遵循元件的实际安装边界尺寸：金属散热片的厚度、安装孔的孔径与中心距、塑封主体的长宽高尺寸、引脚的直径与伸出长度、引脚之间的中心间距均按照实物规格还原，保证模型导入PCB装配、整机结构布局时，能够准确模拟元件的实际占用空间，避免出现结构干涉、安装孔位错位、引脚与焊盘不匹配等设计问题。模型同时还原了元件的表面细节特征，包括塑封本体的脱模斜度、金属散热片的边角倒角、引脚端部的切边处理，整体结构完整，可用于电子设备结构装配校验、电路原理演示、教学模型展示等场景。
