八引脚直插式微控制器封装结构

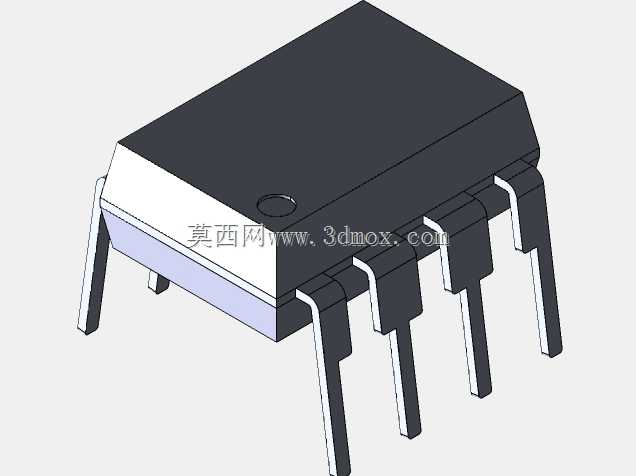

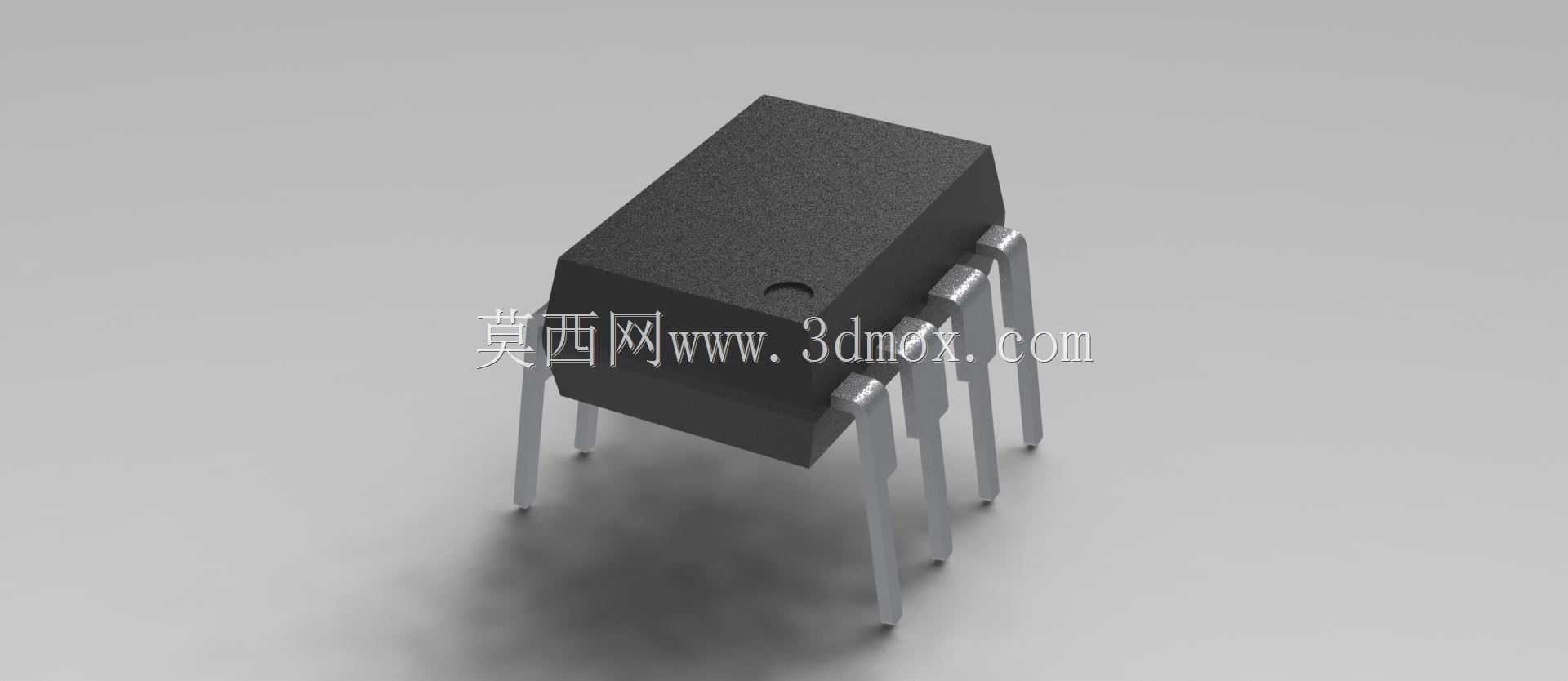

这款八引脚直插式微控制器封装结构，是嵌入式控制领域应用极为广泛的基础电子承载结构，日常可见于各类小型家电控制板、简易工业传感节点、消费类电子外设、低功耗物联网终端等场景中，承担核心逻辑运算、外设信号调度、指令收发处理的核心作用，是小型化电子控制方案里不可或缺的核心元件载体。从实际用途来看，该封装结构的设计完全适配小算力控制场景的需求，八根引脚的排布刚好覆盖电源输入、接地、信号输入输出、通讯接口等基础功能需求，无需多余引脚带来的空间浪费，能够在极小的板件空间内完成核心控制单元的部署，大幅降低小型控制板的整体尺寸。从功能特性上看，该结构采用经典的双列直插排布方式，黑色塑封主体将内部晶圆完全密封，能够隔绝外界潮气、粉尘、轻微外力冲击对内部晶圆的损伤，同时塑封材质具备良好的绝缘性能，避免引脚间出现短路风险；金属引脚采用对称式排布，每根引脚的长度、弯折角度都经过标准化设计，既可以直接插入万用板进行手工电路原型验证，也能够适配波峰焊工艺进行批量生产焊接，引脚表面的镀层具备良好的可焊性与抗氧化能力，能够保障长期使用过程中的电气连接稳定性。在设计思路上，这款封装结构完全遵循标准化直插芯片的设计规范，主体采用方正的塑封壳体，壳体一角设置有圆形定位标识，能够帮助生产与维修人员快速识别引脚序号，避免装反导致的电路烧毁问题；引脚间距采用行业通用的2.54mm标准间距，能够完美适配市面上绝大多数面包板、万用板、量产PCB的孔位设计，无需额外定制孔位即可完成安装。从外形尺寸与安装边界来看，该封装主体宽度约为6.35mm，整体长度含引脚约为9.2mm，引脚伸出塑封主体的长度约为3.2mm，安装时仅需在PCB上预留对应八组过孔，过孔间距保持2.54mm标准间距，在封装主体周围预留1mm以上的操作空间即可完成焊接部署，不会占用过多板上空间，能够给周边的阻容元件、接口元件留出充足的排布位置，非常适合空间紧凑的小型控制电路使用。
