嵌入式矩形设备防护安装外壳结构

这款嵌入式矩形防护安装外壳，主要面向工业控制模块、小型信号处理单元、嵌入式传感采集终端这类需要内置安装的电子电气类设备做配套防护使用，常见应用在工业控制柜内部模块集成、小型桌面式检测设备内置组件封装、户外小型信号采集节点的内层防护场景中，核心作用是为内置的电路板、功能模块提供稳定的物理防护，隔绝安装过程中的磕碰、布线时的剐蹭，同时通过规整的外形实现多模块的整齐排布安装，提升设备内部的空间利用率。

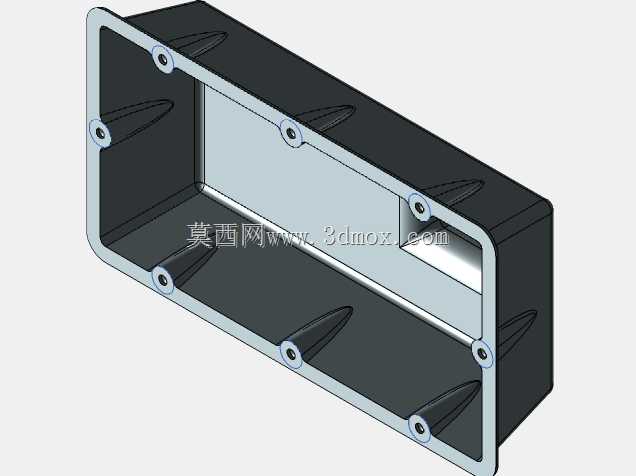

从功能特性来看，壳体采用一端开口的矩形腔体结构，开口侧的法兰翻边做了加厚处理，翻边上均匀分布了8个带金属衬套的安装孔，安装孔位沿法兰轮廓对称排布，既可以通过螺丝穿过孔位将外壳直接固定在设备的安装面板上，也可以配合端盖实现壳体的密封封装，金属衬套的设计能够避免反复拆装螺丝时造成塑料壳体的孔位磨损，提升多次拆装后的连接可靠性。腔体内部的转角位置都设计了三角形的加强筋结构，从法兰翻边一直延伸到腔体侧壁底部，能够有效提升壳体的整体抗形变能力，避免在安装锁紧螺丝时因受力不均造成法兰边翘曲、腔体开裂的问题，同时也能减少壳体受外力挤压时的形变量，保护内部的元器件不受挤压损坏。

在设计思路上，这款外壳优先考虑了安装适配性与结构强度的平衡，整体腔体采用等壁厚设计，既能够满足注塑成型的工艺要求，避免壁厚不均造成的缩痕、形变问题，也能合理控制壳体的整体重量。腔体内部预留了平整的安装平面，可以直接通过胶粘或者小螺丝固定内置的电路板，法兰边的宽度经过优化，既能够保证安装孔位有足够的布置空间，也不会占用过多的外部安装面积，适配紧凑空间下的多模块并排安装需求。

从安装边界来看，壳体整体为规则的长方体结构，外部轮廓无突出的异形结构，安装时仅需要在安装面板上开出与腔体截面尺寸匹配的矩形开孔，将腔体嵌入开孔后通过法兰边的8个孔位锁紧即可完成固定，安装后法兰边与安装面板表面齐平，整体外观整洁规整。腔体内部的有效容纳空间经过核算，能够容纳常规尺寸的单块或叠层电路板，侧壁与内置元器件之间预留了足够的安全间隙，避免元器件与壳体内壁直接接触造成的短路或者磨损问题，同时也为内部布线预留了充足的走线空间，方便操作人员完成内部线路的连接与整理。
