传动机构用异形齿轮箱防护端盖结构

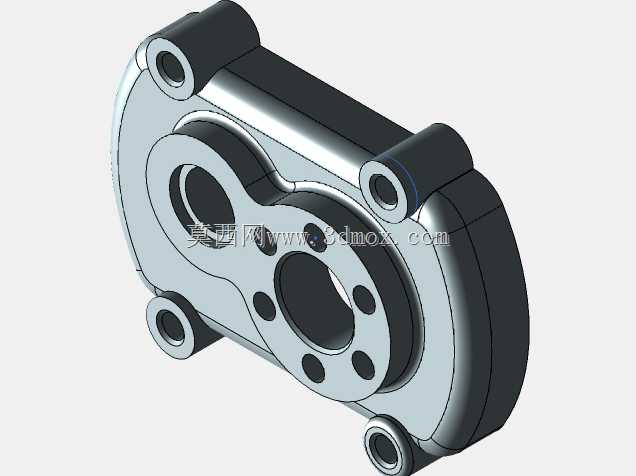

这款齿轮箱盖是小型闭式齿轮传动机构的核心防护承载零件，主要应用在中小功率减速传动单元、小型动力输出模组、轻工设备传动箱、电动工具减速舱等场景中，作为齿轮传动腔体的外侧封盖部件，承担着腔体密封、轴系定位支撑、传动副防护、安装基准衔接的多重作用，是保障齿轮传动系统稳定运行的关键结构件。从实际使用场景来看，这类异形轮廓的齿轮箱盖多适配非对称布局的多级齿轮传动结构，常见于对安装空间有紧凑要求的传动场景，比如小型自动化设备的动力输入端、便携电动工具的减速舱、家用小型机电产品的传动箱，能够在有限的安装空间内完成对多组啮合齿轮的外侧封闭，避免传动过程中润滑脂泄漏，同时阻挡外界粉尘、碎屑、水汽进入齿轮啮合区域，降低齿轮副的磨粒磨损风险，延长传动组件的使用寿命。在功能特性上，该箱盖集成了多处安装定位结构，周向分布的带通孔凸台是与箱体主体锁紧固定的连接位，凸台的凸起高度经过匹配设计，既能够保证螺栓锁紧时的连接强度，避免箱盖受压变形影响密封性能，又能控制整体厚度，减少不必要的空间占用。端面上的大尺寸同轴孔系对应传动系统的输出轴位置，孔位周边的环形凸台可适配密封件、轴承外圈的安装定位，保证输出轴的回转同轴度，减少轴系运转时的径向跳动；周边分布的多个小孔既可以作为润滑脂的加注、观察通道，也能作为工艺定位孔，满足生产装配过程中的装夹定位需求，部分孔位还可作为泄压通道，平衡齿轮箱运转升温后的内外压差，避免密封件因压差过大出现渗漏问题。设计思路上，这款箱盖采用了随形轮廓设计，没有采用规则的圆形或方形外形，而是完全贴合内部齿轮组的回转外轮廓做异形延伸，在完全覆盖所有传动齿轮、预留足够安全间隙的前提下，最大化去除多余的结构材料，既降低了零件自身重量，也压缩了传动箱整体的外形尺寸，适配紧凑安装的需求。结构上采用了不等厚的壳体设计，在轴承安装位、螺栓连接位等受力集中的区域做了局部加厚处理，提升结构的刚性与承载能力，避免螺栓锁紧或轴系受力时出现结构变形；非受力区域则适当减薄壁厚，在保证整体结构强度满足使用要求的前提下，控制零件的材料成本与成型难度。从安装边界来看，这款箱盖的所有安装凸台孔位均与箱体侧的连接螺柱一一对应，安装时无需额外调整适配，凸台的端面平面度经过精度控制，能够保证与箱体结合面的紧密贴合，配合密封垫片即可实现可靠的静密封；端面上的轴孔与箱体侧的轴承孔保持严格的同轴度公差，装配后能够保证轴系的回转精度，避免出现卡滞、异响等问题。整体结构没有冗余设计，每一处凸台、孔位、曲面都对应明确的功能需求，兼顾了结构强度、安装便利性、空间利用率与使用可靠性，能够很好地满足小型紧凑齿轮传动场景的使用要求。
