外螺纹六角法兰锥端流体扩散接头

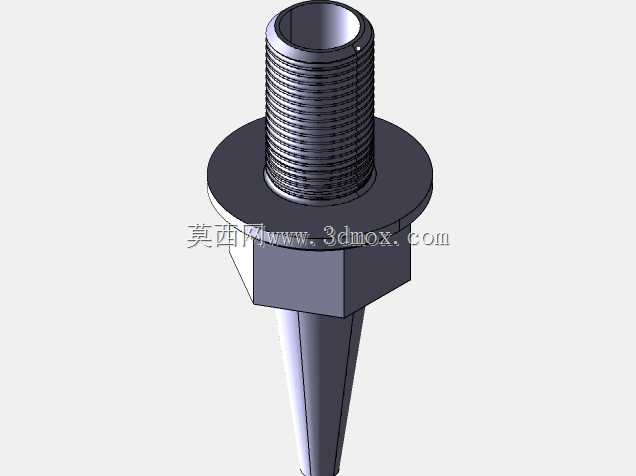

这款扩散接头主要应用于低压流体输送系统的终端分流场景，常见于小型实验流体回路、气动吹扫工位、精细喷涂辅助供气支路中，承担将上游集中输送的流体均匀扩散输出的作用，避免流体直喷造成的局部冲蚀、涂布不均问题，适配小流量的气体、低粘度液体输送工况。产品整体采用同轴式结构设计，上部为标准外螺纹段，可直接与对应规格的内螺纹管路、阀体端口旋合连接，无需额外转接件，螺纹段下方设置一体式圆形法兰盘，安装时可配合密封垫片实现端面密封，相比普通螺纹接头密封可靠性更高，能承受常规工况下的管路压力波动，法兰下方设置六角拧动结构，适配标准扳手夹持，安装拆卸时可施加足够拧紧力矩，避免徒手拧接造成的密封不严、螺纹滑牙问题。六角结构下方为平滑过渡的锥段结构，从法兰位置向下逐步收窄，内部流道随外形同步收缩后在末端扩散，可将上游流入的柱状流体逐步整流，降低流体紊流程度，最终从锥端输出均匀扩散的伞状流场，避免流体集中喷射造成的冲击损伤。设计过程中充分考虑安装边界限制，整体径向最大尺寸为法兰盘外径，六角结构对边尺寸小于法兰外径，安装时扳手操作空间仅需覆盖六角区域即可，不会与周边密集排布的其他管路、安装板件产生干涉，轴向总长度适配常规薄板安装场景，螺纹段长度可满足穿过常规厚度安装板后配合螺母锁紧的需求，既可以直接接在管路终端，也可以穿过安装面板固定后作为固定输出喷嘴使用。锥段外壁采用光滑无棱角设计，不易积留输送介质中的杂质，日常维护时仅需擦拭外壁即可保持清洁，内部流道无直角突变结构，流体通过时压力损失小，不会出现流道死角积垢堵塞的问题，长期使用也能保持稳定的扩散效果，适配对流体输出均匀度有一定要求、安装空间紧凑的小型流体回路使用场景。
