卡扣式钣金连接固定支架结构设计

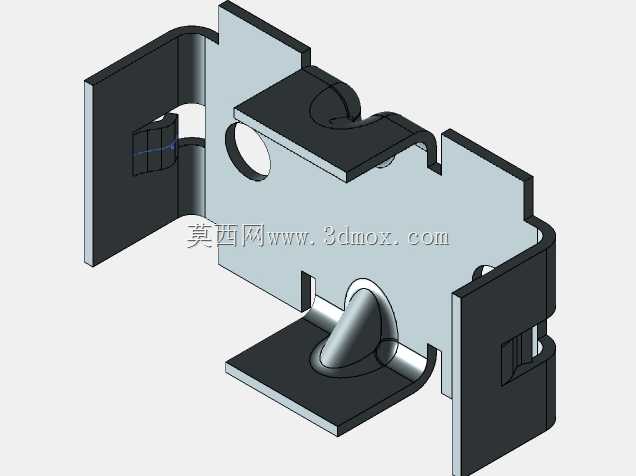

该钣金构件属于工业装配领域常用的卡扣式连接固定支架，主要应用在各类机电设备内部的板件拼接、线束限位、小型功能模块挂载场景中，可替代传统螺丝连接实现无工具快速拆装，在低压电控柜内部组件固定、小型家电壳体内部支撑、自动化设备轻型附件挂载等场景中广泛使用，能够有效减少装配工序的螺丝用量，降低现场装配的工时消耗，同时兼顾后期维护拆卸的便捷性，避免螺丝滑牙、锈蚀带来的维护难题。从实际用途来看，该构件通过自身折弯形成的多组卡接结构，可同时实现三个方向的限位固定：两侧垂直折弯的翼板可卡入对应安装基座的预留卡槽内，完成支架自身的快速定位；中部开设的圆形通孔可用于穿装定位销或者引出小型线束，避免装配过程中线束移位；底部延伸出的带凸包托板可承载挂载的小型功能模块，凸包结构能够增强局部承托强度，避免薄板受力出现凹陷变形；上方的弧形缺口卡扣可直接卡入对应杆件或者板件的翻边，实现上部构件的快速卡接固定，无需额外紧固件即可完成上下组件的连接锁定。在设计思路上，该构件采用等厚薄板冲压折弯工艺成型，整体结构完全遵循钣金加工的工艺要求，所有折弯处均预留合理的折弯内R角，避免折弯过程中出现材料开裂问题，各卡接位置的尺寸公差按照IT12级冲压精度设计，既保证卡接后的配合松紧度适宜，不会出现装配后松脱晃动的问题，也不会因为公差过严导致卡装困难。构件的外形整体呈不规则块状结构，安装边界充分考虑了狭小装配空间的适配性，整体外轮廓无突出尖锐棱角，所有外露边缘均设计有微小折弯翻边，既可以提升构件整体的结构刚性，减少薄板受力后的形变，也能避免装配过程中锋利边缘划伤操作人员或者割破相邻的线束保护层。各功能结构的布局充分利用了钣金折弯的空间优势，在有限的板材幅面内集成了卡接、承托、定位、穿线多种功能，没有冗余的结构设计，材料利用率较高，适合大批量冲压生产，能够有效控制单件的生产成本。同时构件表面无需额外焊接其他附件，所有功能结构均通过冲压、折弯一体成型，生产工序简洁，成型后仅需做常规的表面防锈处理即可投入使用，在批量装配场景中具备较高的应用性价比。
