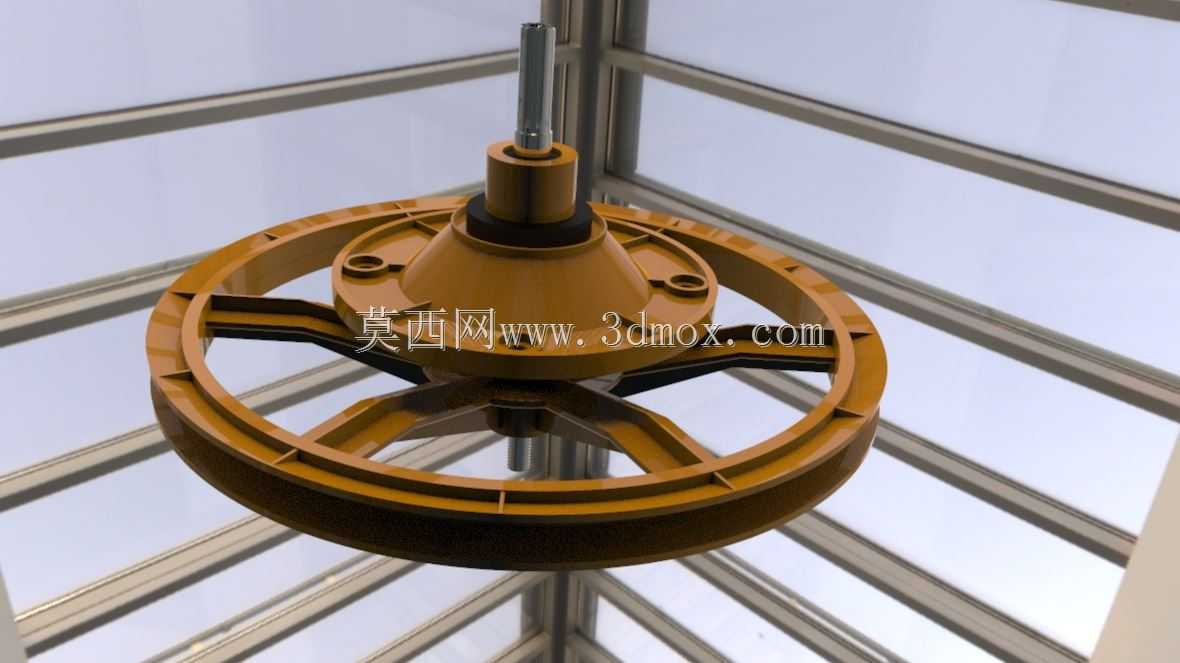

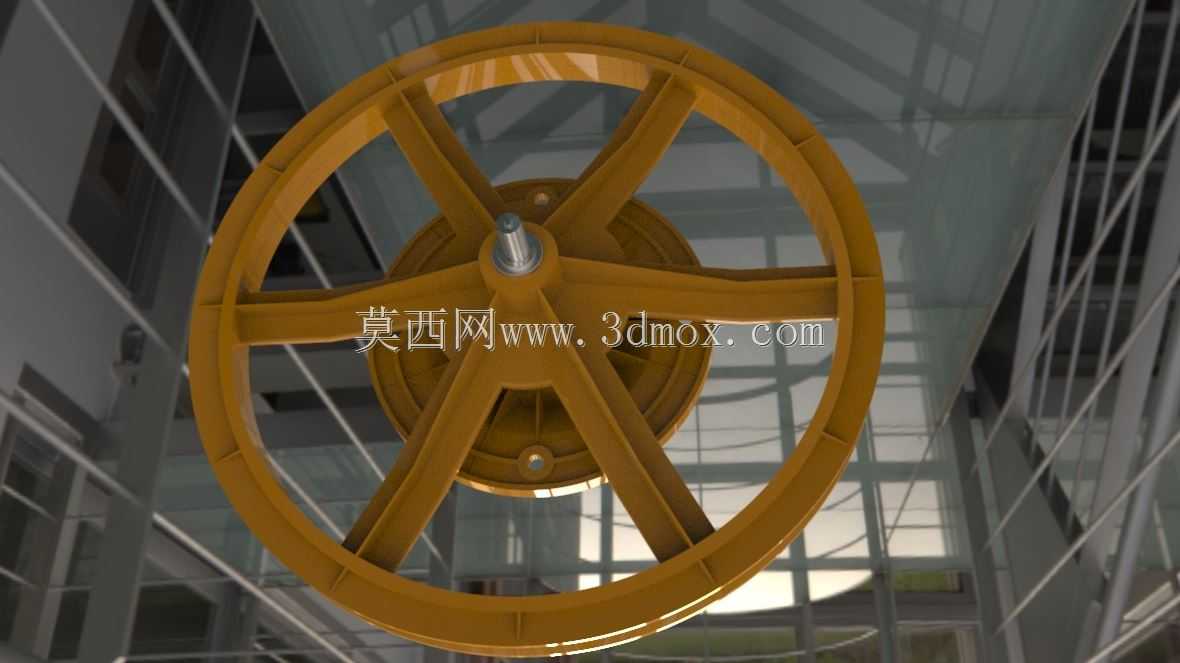

波轮洗衣机内置减速传动齿轮箱结构

这款齿轮箱是家用波轮洗衣机核心的动力传动部件，主要应用于全自动波轮洗衣机的动力传输环节，承担着将电机输出的高转速低扭矩动力，转换为洗衣桶、波轮所需低转速大扭矩动力的核心作用，是洗衣机实现洗涤、漂洗工况动力切换的关键结构。在实际家用场景中，该部件安装于洗衣机外桶底部的中心安装位，上端输出轴直接连接波轮或者内桶法兰，下端输入轴对接洗衣机驱动电机的输出端，整体安装边界完全适配主流家用波轮洗衣机的底部安装腔体，不需要额外改动机身结构即可完成装配替换。从功能特性来看，该齿轮箱内部通过多级齿轮啮合传动实现固定减速比的动力转换，同时集成了离合切换结构，能够在洗涤工况下单独驱动波轮做正反向交替转动，在脱水工况下锁定传动结构带动内桶做高速同向旋转，满足洗衣机不同工作阶段的动力输出需求。外部的轮辐式支撑结构采用一体化注塑成型设计，既能够承担传动过程中的径向与轴向载荷，又通过辐条间的镂空结构降低整体自重，同时预留的安装孔位可以直接通过螺栓与洗衣机外桶的安装基座固定，保证传动过程中整体结构的稳定性，避免高速运转时出现晃动偏移。设计过程中重点考量了家用场景下的静音与耐用需求，齿轮啮合间隙经过精准调校，运转过程中不会产生额外的传动异响，输出轴位置设置了多层密封结构，能够避免洗涤过程中的水渍、洗衣液残留渗入齿轮箱内部造成润滑失效，外部壳体的加强筋结构沿着受力方向分布，在长期交变载荷作用下也不会出现结构变形。整体外形采用圆形对称设计，最大外径适配常规5到8公斤容量波轮洗衣机的安装空间，输出轴的伸出长度完全匹配波轮与内桶的安装高度，安装时不需要额外调整轴系对接位置，既可以作为全新洗衣机的原厂配套部件，也可以作为老旧洗衣机故障替换的维修配件，能够覆盖绝大多数主流家用波轮洗衣机的传动需求，传动效率稳定，长期使用下的动力损耗控制在极低水平，能够有效降低洗衣机运转过程中的能耗。
