15×120规格工业铝挤压型材结构设计

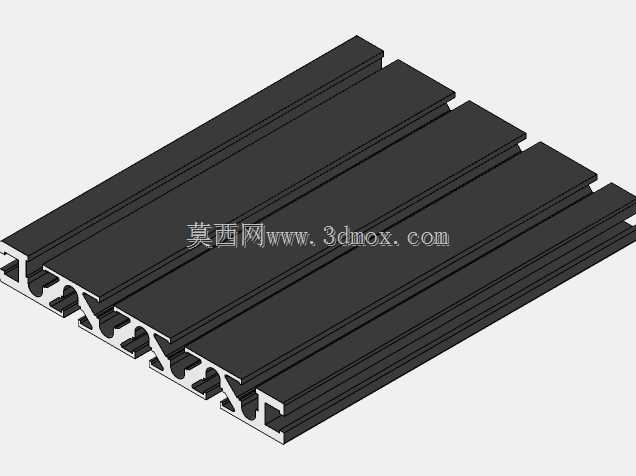

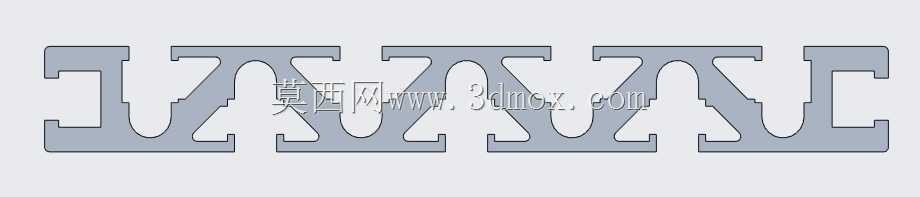

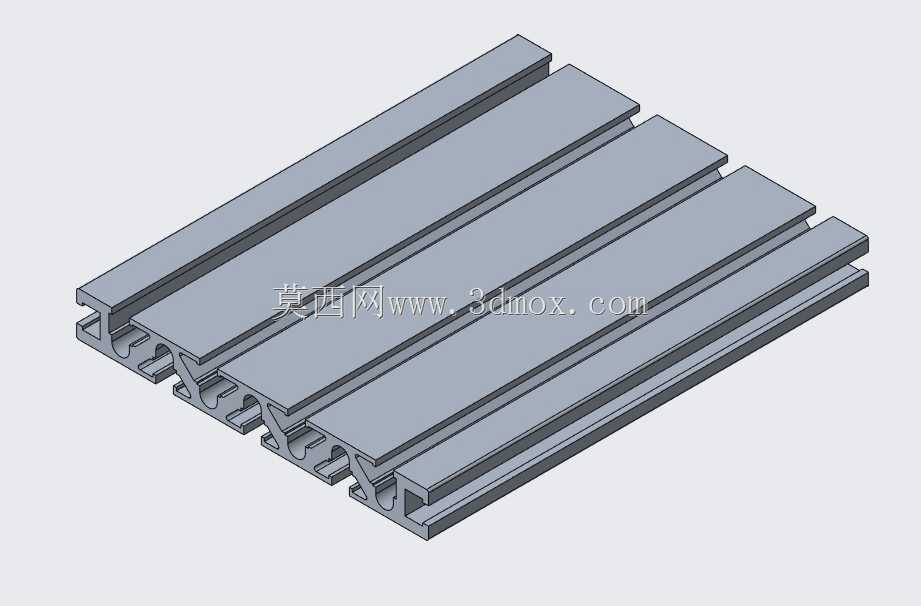

这款15mm×120mm规格的铝挤压型材，主要面向工业自动化机架搭建、小型设备外框封装、线性导向辅助安装、流水线侧边防护等应用场景，是轻量化工业装配场景中常用的结构基材。在实际生产使用中，这类窄幅宽面的铝挤压型材常被用于小型检测设备的侧边承托梁、桌面式工装的台面支撑边、电气柜内部的元器件安装导轨，或是轻型输送线的侧边挡边结构，凭借铝合金挤压成型后的高比强度特性，能够在较小的自身重量下提供足够的结构刚性，同时铝合金本身的氧化层耐腐特性，也让它可以在常规车间环境下长期使用无需额外表面防锈处理。从设计思路来看，这款型材的截面采用多腔对称式结构设计，两侧预留的标准卡槽结构可以直接嵌入工业密封条、面板压条或是紧固件滑块，不需要额外在型材表面打孔攻丝就能完成相邻部件的快速装配；截面中间的镂空减重腔在不降低整体抗弯强度的前提下，尽可能缩减了材料用量，有效控制型材的单位长度重量与生产成本，同时腔体内的加强筋布局经过受力优化，能够在型材承受垂直于宽面的静载荷时，将应力均匀分散到整个截面，避免局部应力集中导致的型材变形。在外形尺寸与安装边界上，这款型材的截面宽度严格控制在120mm，厚度方向尺寸为15mm，属于薄型宽面铝挤压型材，安装时相邻型材的拼接可以通过配套的角槽连接件直接嵌入侧边卡槽完成固定，安装预留间隙仅需0.2mm即可保证拼接平整度；型材两端的端面可以直接搭配同规格的端盖进行封边处理，不需要额外做铣削加工，外露的卡槽也可以直接嵌入橡胶防撞条，避免设备运行过程中人员磕碰划伤。在实际装配使用中，这款型材的宽面平面度经过挤压工艺控制，可以直接作为小型光电传感器、行程开关的安装基准面，不需要额外加装安装板就能完成检测元件的固定，大幅缩减装配环节的加工工作量；同时型材本身的导热性能优异，也可以作为小型工控板、驱动模块的散热安装基座，在承托结构的同时辅助带走电子元件工作产生的热量，一举两得。这类铝挤压型材的截面设计充分考虑了工业装配场景的通用化需求，所有卡槽尺寸、加强筋厚度都适配常规工业铝型材的配套配件体系，用户在使用时不需要单独开模定制配套连接件，直接采购通用标准配件就能完成整组结构的搭建，能够有效缩短小型设备、工装机架的设计与装配周期，降低非标设备的制造成本。
