IMC3火炬数控机床T槽伺服安装组件

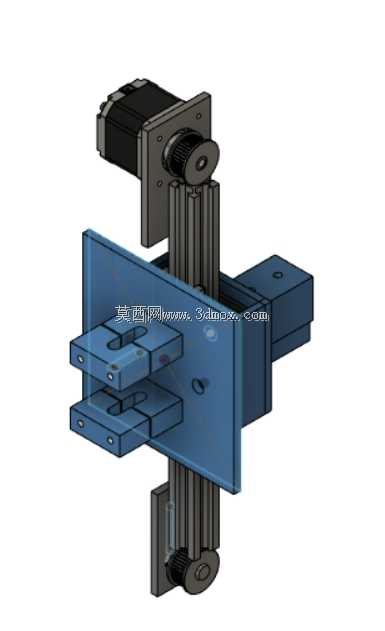

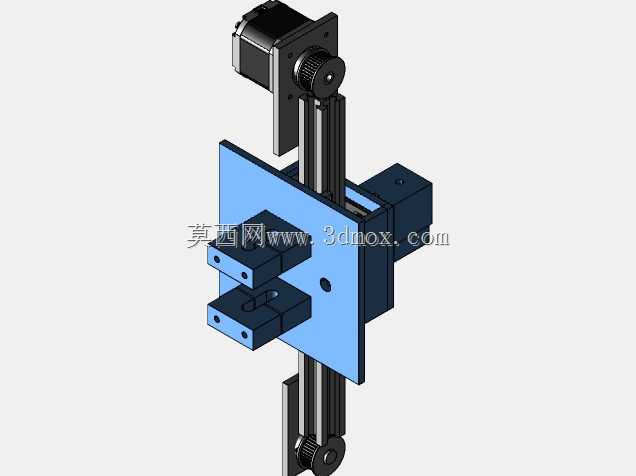

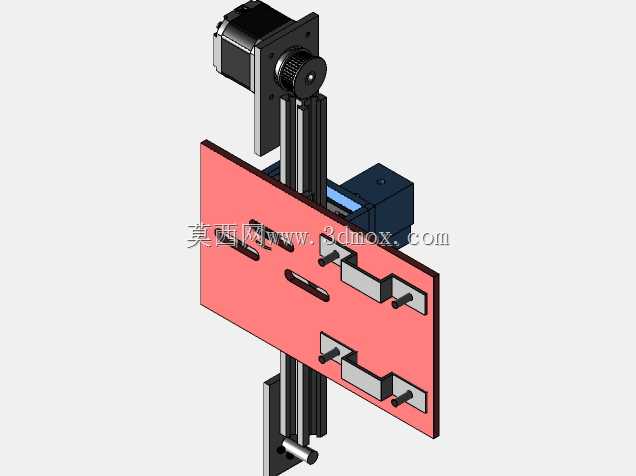

该安装组件主要面向小型数控加工设备的运动轴加装、改装场景，适配桌面级数控雕刻、小型铣削加工设备的Z轴或短行程进给轴加装需求，可直接搭载在标准T槽规格的机床床身或横梁上，为设备提供稳定的直线运动驱动支撑，解决小型数控设备改装时驱动组件与床身适配度不足、安装定位精度差的问题，也可用于小型自动化点胶、涂覆设备的单轴运动模组搭建，满足小负载、短行程的精密直线传动需求。组件整体采用立式对称布局设计，核心安装基板为整块金属板材加工而成，基板上预留多组定位安装孔位，可直接与T槽2020规格的铝型材床身通过T型螺栓锁紧固定，无需额外加工转接板，大幅降低现场安装的加工工作量。驱动端搭载nema17规格的步进伺服电机，电机通过同步带轮传动结构连接竖向的直线导轨副，同步带传动结构自带张紧调节余量，可在安装后根据传动松紧度调整电机安装位置，保证传动无间隙、不打滑。导轨副采用双光轴或微型直线导轨搭配滑动座的结构，滑动座上预留多组螺纹安装孔，可直接固定加工主轴、火炬点火执行端或其他作业执行元件，执行元件的安装面与导轨运动方向保持严格平行，保证运动过程中执行端的位置精度。组件的横向两侧预留拓展安装位，可加装行程限位开关、位置传感器等检测元件，方便接入设备的控制系统实现原点回归、软硬限位保护功能。从安装边界来看，组件整体竖向安装高度控制在紧凑范围内，横向突出基板的尺寸经过优化，不会超出2020铝型材的安装边界，避免与设备其他运动部件发生干涉；电机安装座采用L型折弯结构，在保证电机安装刚性的同时，尽可能压缩电机侧的突出尺寸，适配小型设备内部局促的安装空间。设计过程中重点考虑了安装调试的便捷性，所有锁紧孔位均设计在便于工具操作的位置，无需特殊工装即可完成整机装配；基板与导轨的配合面经过平面度公差控制，保证导轨安装后直线度满足小型数控设备的运动精度要求，滑动座的运动全程无卡顿、无偏摆，在小负载进给场景下可保证稳定的传动精度，适配非金属材料雕刻、小型金属件轻铣、火炬点火工位精准位移等多种作业场景的使用需求。
