60度双法兰连接U型弯管接头结构

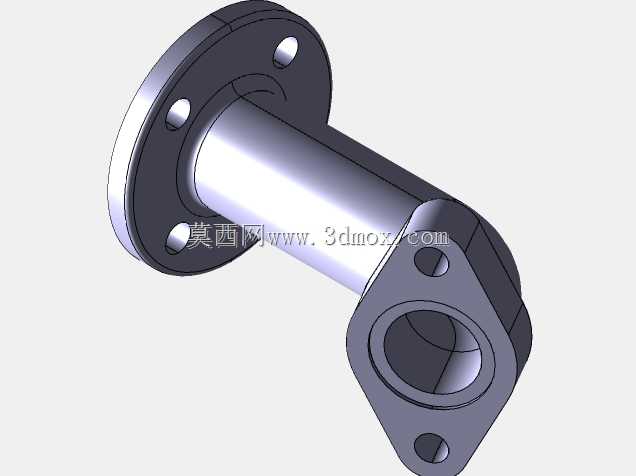

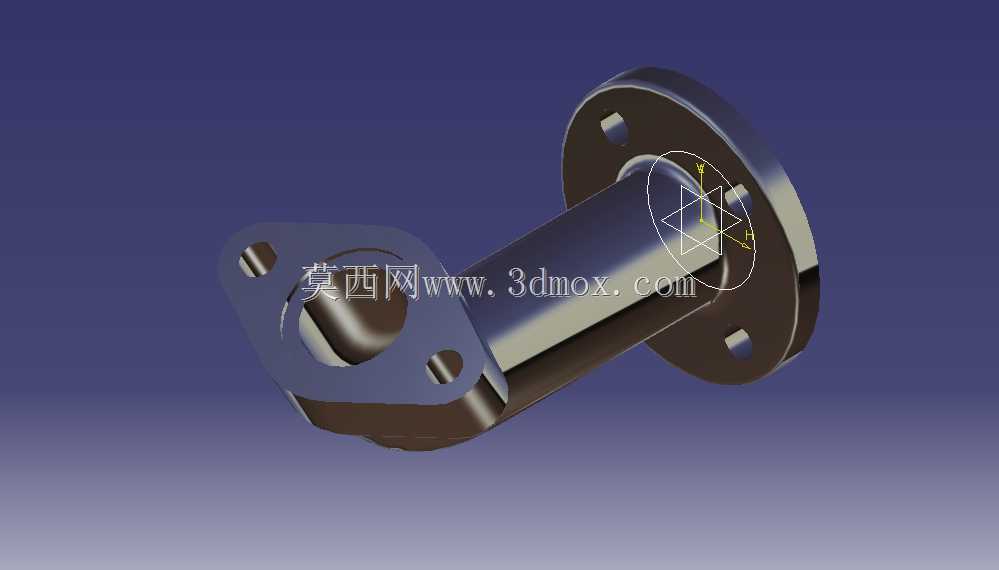

这款60度U型弯头是流体输送管路系统中的核心转向连接件，主要应用在液压动力回路、工业给排水管网、化工介质输送管线、车用燃油管路以及暖通空调循环管路等场景中，承担管路走向调整、管路应力消解、不同安装面管路对接的核心作用，能够在紧凑的安装空间内完成60度角的管路转向，避免管路过度弯折产生的通径缩窄、流阻陡增问题，同时可缓冲管路运行中产生的轴向振动与热胀冷缩位移，降低管路接口处的应力集中风险，延长整套管路系统的无故障运行周期。从功能特性来看，该弯头采用两端法兰对接的结构形式，相比传统螺纹连接的弯头，法兰连接形式具备更高的连接强度与密封可靠性，能够承受更高的管路工作压力，同时安装拆卸便捷，后期管路维护时无需大范围拆解周边管线，仅需拆卸法兰紧固螺栓即可完成弯头的更换与检修。弯头的流道采用等径圆弧过渡设计，内壁光滑无突兀折角，能够最大程度降低介质流经转向处的局部阻力损失，减少介质输送过程中的能耗，同时避免介质内的固体杂质在转向处沉积堵塞，适配清水、液压油、轻度腐蚀性化工流体、燃气等多种常见输送介质。在设计思路上，这款弯头优先考虑了安装适配性与结构可靠性，两端的法兰盘分别设置了对称分布的螺栓安装孔，其中一端为菱形两孔法兰，适配小空间内的两点快速固定场景，另一端为圆形三孔法兰，适配更高密封要求的多点紧固安装场景，两种法兰端面均设计了密封槽位，可搭配对应规格的密封垫片实现端面静密封，杜绝介质渗漏风险。弯头的主体管段采用等壁厚设计，在保证整体结构强度、耐受管路压力冲击的前提下，尽可能控制了产品自身重量，降低管路系统的整体承重负担。从安装边界来看，该弯头的整体轴向长度适配常规管路的安装间距，两端法兰的螺栓孔位间距符合通用管路配件的安装尺寸规范，可直接与同通径的法兰管路、法兰阀件直接对接，无需额外制作过渡转接件；弯头的U型弯曲半径经过优化设计，既保证了流道的顺畅过渡，又控制了弯头的整体径向占用空间，能够在设备内部狭窄的管路排布空间内完成安装，不会与周边的管线、结构件产生安装干涉。在实际应用中，这款弯头可根据不同的使用场景搭配铸铁、碳钢、不锈钢等不同材质的加工坯料，满足不同压力等级、不同腐蚀环境下的使用需求，法兰端面的加工精度严格控制平面度公差，保证安装后密封垫片受压均匀，长期运行也不会出现渗漏问题。
