气动液压管路用异径过渡接头

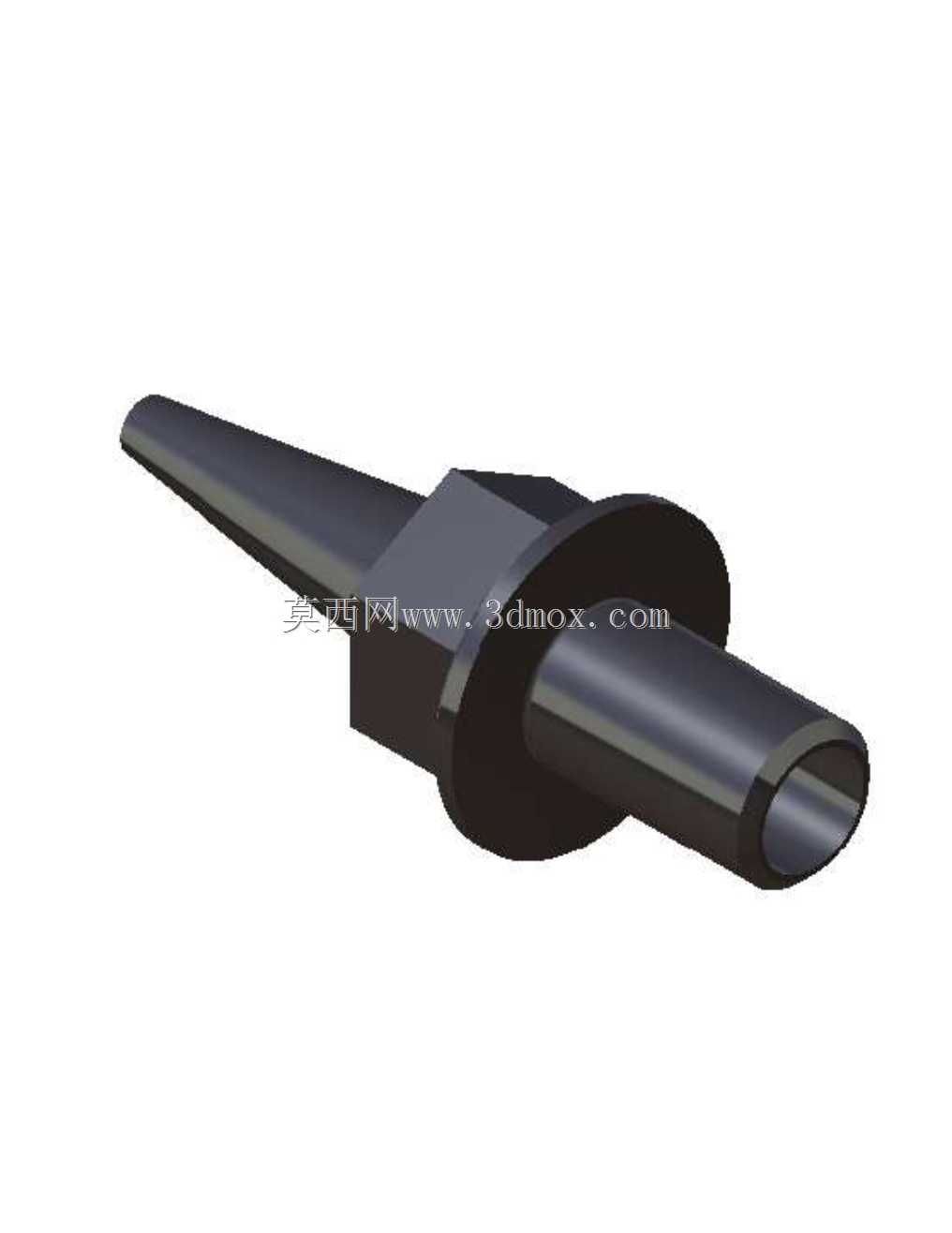

这款异径管接头主要应用在气动控制回路、低压液压输送系统、实验气路搭建以及小型流体减压管路场景中，核心作用是实现不同通径管路之间的平滑过渡连接，避免管路变径处出现流体紊流、压力骤变或者局部应力集中的问题，保障气液介质输送过程的稳定性。在实际生产场景里，这类异径接头常被用在车间气动工具的供气管路改造、小型液压站的分支管路布设、教学实验台的气路组装环节，能够适配不同外径的硬质尼龙气管、金属导气管，解决管路布设时通径不匹配的对接难题。从功能特性来看，这款接头采用一体式结构设计，中间的六角台结构是专门预留的安装夹持位，方便使用标准扳手进行拧紧作业，避免安装过程中接头本体出现打滑、管体变形的问题；接头一侧的圆盘挡边可以作为安装限位结构，在穿过设备面板安装时能够直接卡接在面板开孔处，配合锁紧件就能快速完成面板式固定，不需要额外加装定位挡圈；两端的插接段分别对应不同的管路通径，锥状的插入端做了顺滑的锥度过渡，能够让流体从大管径流向小管径时逐步改变流速，减少变径位置的压力损失，同时也能降低高速流体对接头内壁的冲刷损耗。在设计思路上，这款接头优先考虑了安装便捷性与流体输送的平顺性，没有采用拼接式的变径结构，而是选择一体成型的加工方案，从根源上避免了拼接位置出现介质渗漏的风险；整体外形做了无锐角处理，所有过渡位置都采用圆角衔接，既能够减少安装过程中尖锐边角对操作人员的划伤风险，也能避免应力集中导致的接头受压开裂问题。从安装边界来看，接头的六角夹持位尺寸适配常规活动扳手与开口扳手的操作空间，不需要定制特殊安装工具；圆盘挡边的直径大于常规设备面板的标准开孔尺寸，能够适配常见的面板安装需求；两端插接段的长度经过合理配比，既能够保证管路插入后的连接密封性，也不会因为插入段过长导致管路弯折、介质流通受阻，在狭小的设备内部管路空间里也能完成安装作业，不需要预留过大的操作空间。
