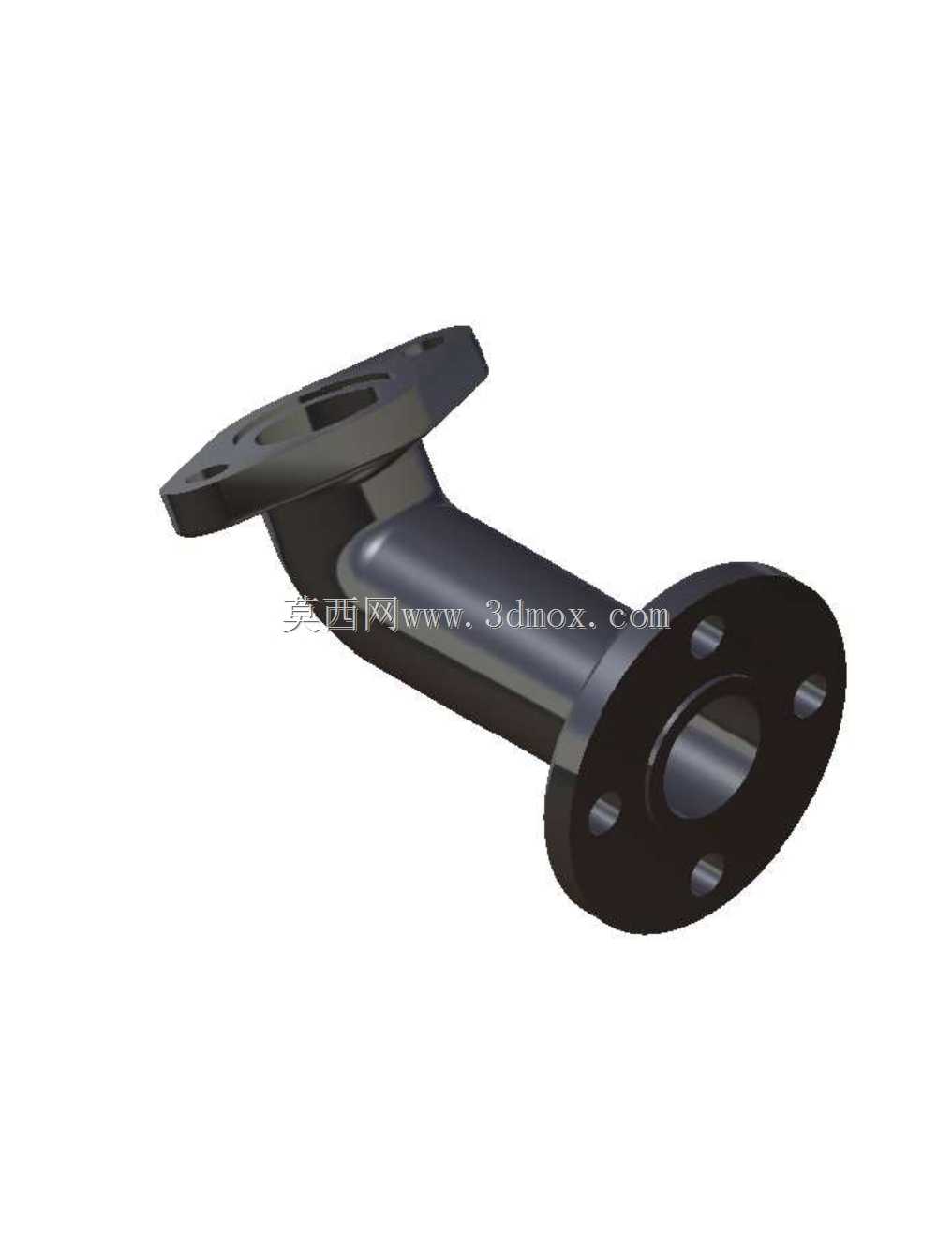

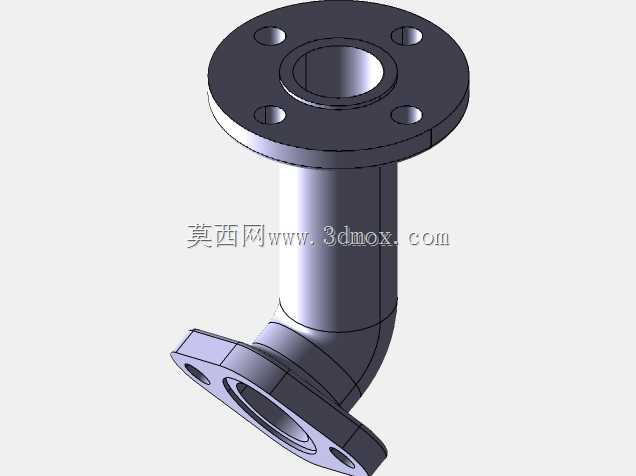

60度实心法兰连接弯管接头结构

这款60度弯角的法兰式管路连接件，主要应用在工业流体输送系统的管路转向布设场景中，常见于化工流体输送、暖通循环管路、低压气动传输、小型液压回路等需要改变管路走向的安装位置，能够在有限的布设空间内完成管路60度转角的平滑过渡，避免管路直角弯折带来的流体阻力骤升、局部应力集中等问题。产品两端采用标准法兰盘连接结构，法兰盘上预设均匀分布的螺栓安装孔，安装时可通过配套螺栓与对接管路的法兰盘紧密锁紧，配合密封垫片即可实现可靠的管路密封，无需额外焊接工序，拆装维护便捷，适合需要定期检修拆分的管路节点使用。从功能特性来看，这款弯管采用实心结构设计，整体刚性表现优异，能够承受管路内部流体带来的持续压力冲击，同时可抵御安装过程中的外力磕碰，避免薄壁弯管容易出现的变形、开裂问题，弯管内部流道做了平滑圆弧过渡处理，流体经过转角时不会产生明显的紊流、涡旋，可有效降低管路输送过程中的压力损耗，提升流体输送效率。在设计思路上，这款弯管优先考虑了安装适配性与结构可靠性，两端法兰的安装孔位采用对称布局，可适配多方向的安装对位需求，弯管段的弯折半径经过优化，既保证了流道的平滑性，又控制了整体的安装占用空间，不会因为弯折半径过大导致安装时与周边其他管路、设备部件产生干涉。从安装边界来看，两端法兰盘的外径尺寸统一，安装时预留的螺栓操作空间可按照标准法兰安装要求预留，弯管整体的轴向长度与径向突出尺寸经过合理控制，在紧凑的设备内部管路布设场景中也能顺利安装，不会出现安装空间不足的问题；法兰盘的连接端面平整度经过设计管控，锁紧后可与密封垫片充分贴合，避免长期使用后出现渗漏问题，整体结构兼顾了连接强度、流体性能与安装便利性，可适配多种低压流体输送场景的管路转向需求。
