透明结构展示三通换向控制阀

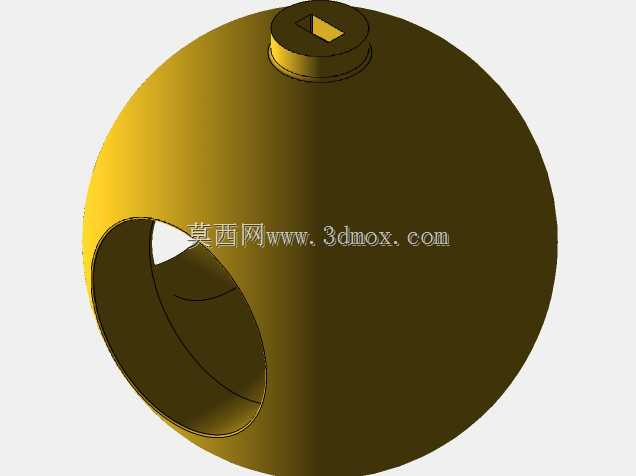

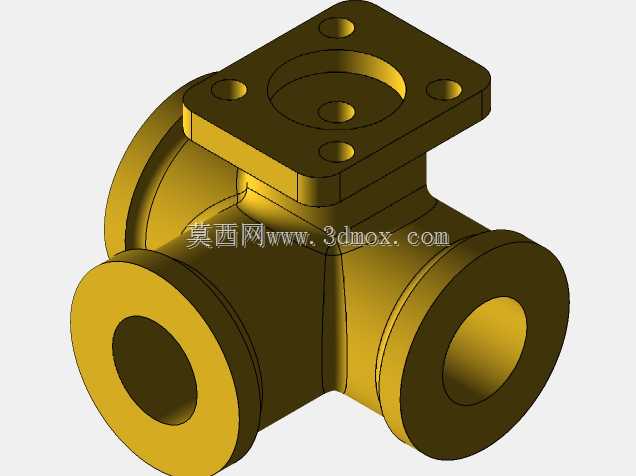

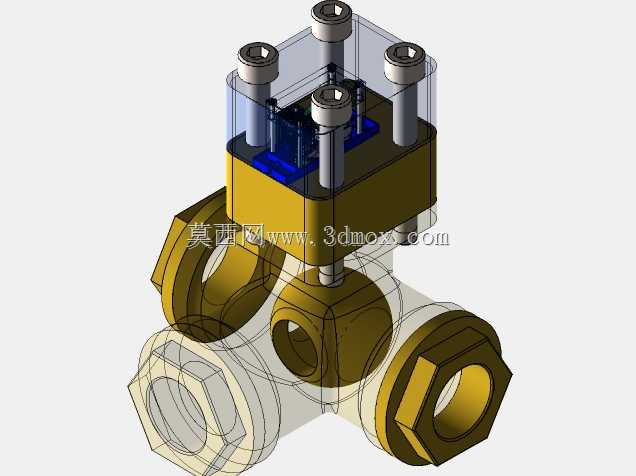

这款三通换向控制阀主要应用于工业流体管路系统中，可在液压传动、气动控制、净水输送、化工介质配送等多类场景下实现管路流向的切换、介质的合流或分流作业，替代传统多阀组组合的管路布局，有效缩减管路安装空间，降低管路系统的泄漏风险。在实际生产作业中，该阀可根据管路系统的控制需求，实现三个连通端口之间的通路切换，既可以将单路输入的介质分流至两个不同输出支路，也可以将两路输入的介质合流至单路输出端，还可实现单路输入向任意一个输出支路的定向导通，适配不同工况下的流体管控需求。产品上部为驱动控制腔结构，采用四根均布的紧固螺栓实现阀盖与阀体的密封压合，透明化的结构展示可清晰呈现内部阀芯的装配位置与驱动组件的布局，驱动组件可根据使用需求适配手动、电磁、气动等不同驱动形式，满足不同自动化程度的管路系统控制要求。阀体下部为三通流道主体，三个连接端均采用标准内螺纹接口设计，可直接与同规格的外螺纹管路进行快速连接，无需额外定制转换接头，安装便捷性较强；阀体流道采用圆弧过渡设计，可有效降低介质在阀腔内的流动阻力，减少介质输送过程中的压力损失，同时避免流道死角造成的介质残留问题，适配洁净度要求较高的流体输送场景。在设计过程中，这款阀充分考虑了安装边界的适配性，整体结构紧凑，上部驱动腔的外轮廓尺寸小于下部阀体的最大安装尺寸，安装时可直接从管路正面完成螺栓紧固与接口对接，无需预留过大的侧向操作空间，可适配空间局促的设备内部管路布局；阀体与阀盖的结合面采用平面密封结构，搭配密封垫片可实现不同压力等级下的可靠密封，避免介质外漏。三个管路接口的轴线处于同一平面内，安装时可根据管路走向调整阀的安装角度，适配水平、垂直等不同走向的管路布设需求，阀芯与阀腔的配合面经过精密加工，换向动作顺畅无卡滞，可长期稳定承受管路内的介质压力，保障管路系统的运行可靠性。
