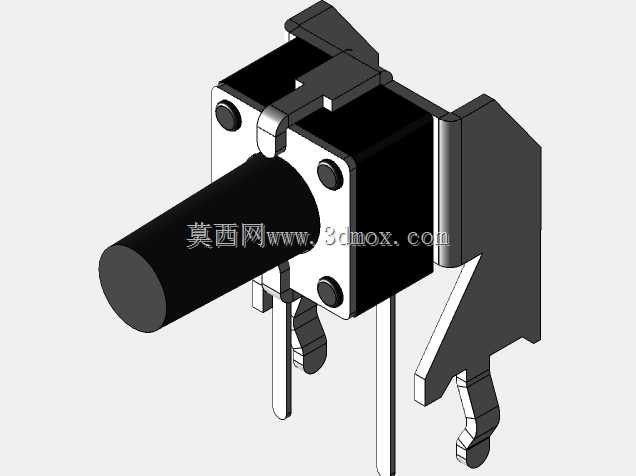

卧式带支架侧按式接触开关结构设计

这款侧装式接触开关是电子控制回路中常用的通断执行元件，广泛应用在消费电子、小家电、工控手持终端、车载控制面板等场景中，作为手动触发的信号输入部件，承担着回路通断切换、功能触发确认的核心作用，能够在低电压小电流的信号回路中实现稳定的触点闭合与分断，适配各类需要手动瞬时触发的控制需求。从功能特性来看，这款开关属于瞬时接触型按键开关，常态下内部触点处于断开状态，当轴向的按压柱受到外部按压力时，内部弹性触点结构完成闭合导通，外力撤除后依靠内部弹性构件自动复位，回到初始断开状态，触发行程短、按压力度适中，能够给操作者清晰的触发反馈，避免误触的同时保证触发响应的及时性。在设计思路上，这款开关采用卧式侧装的结构布局，主体为方形绝缘基座，既保证了内部导电部件的绝缘隔离，也为插装引脚提供了稳定的支撑结构；侧面延伸出的带定位卡扣的安装支架，是为了适配PCB板侧装的需求，安装时支架上的卡扣可以直接卡入PCB预设的定位槽中，配合直插式的金属引脚完成焊接固定，不需要额外的固定件就能保证开关在PCB上的安装强度，能够承受日常使用中反复按压产生的侧向力，避免开关出现松脱移位。从外形尺寸与安装边界来看，这款开关整体结构紧凑，主体方形基座的尺寸适配常规板载元件的布局空间，轴向伸出的按压柱长度预留了足够的操作余量，能够穿过设备外壳的按键开孔，和外置的按键帽完成配合；直插引脚的间距符合通用PCB板的孔位设计规范，安装时不需要对PCB做特殊的定制化开孔，支架的定位卡扣位置和引脚位置做了协同设计，插装时可以自动完成对位，降低生产组装时的对位难度，提升装配效率。开关的外壳部分采用绝缘耐温的工程材质，能够承受波峰焊时的短时高温，避免焊接过程中出现壳体变形、内部构件移位的问题，金属部件都做了抗氧化处理，保证长期使用过程中触点接触可靠，不会因为氧化出现接触不良的问题，整体结构的设计寿命能够满足常规电子设备数万次的按压使用需求，适配各类民用、工业级电子设备的控制触发需求。
