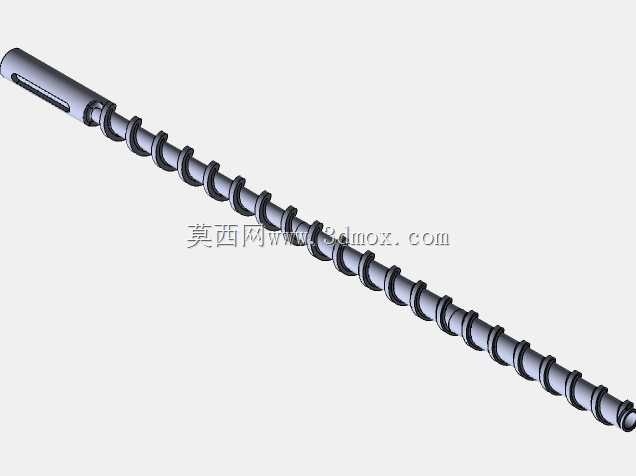

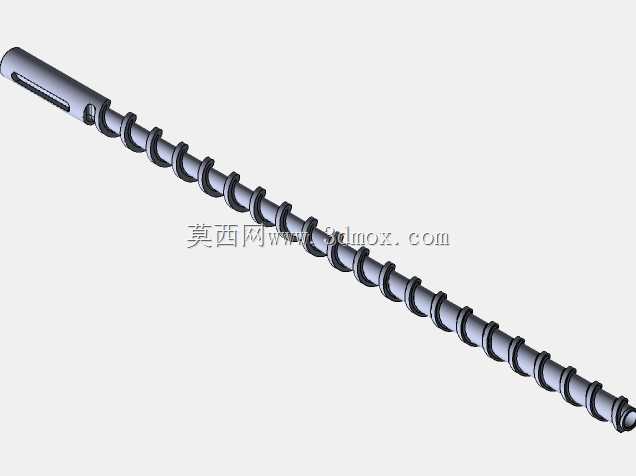

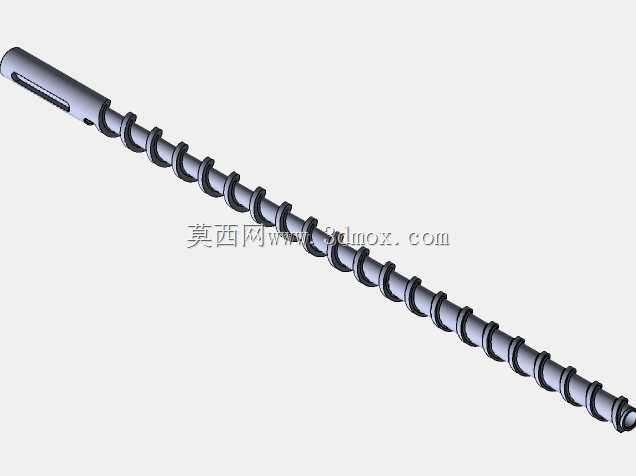

挤出机输送螺杆结构设计建模参考

该螺杆是挤出成型设备的核心工作部件，广泛应用于塑料挤出、食品膨化、橡胶混炼、建材型材挤出等多个生产场景，是物料输送、压实、塑化、均压挤出环节的核心执行构件，直接决定挤出制品的成型质量、生产效率与出料稳定性。在实际生产工况中，螺杆装配于挤出机的机筒内腔，一端通过传动结构连接驱动系统，另一端对应挤出模头位置，工作时随驱动轴做定速旋转运动，带动机筒内的物料沿螺槽方向持续向前输送，过程中配合机筒外部的加热模块、物料自身剪切摩擦产生的热量，完成固态物料的熔融塑化、混合均化，最终将压力稳定、温度均匀的熔融物料定量输送至模头，完成连续挤出成型作业。从功能特性来看，该螺杆采用等距变深的常规螺杆结构设计，进料段螺槽深度较大，可容纳更多松散固态原料，保证充足的进料效率，避免进料不足导致的出料断条问题；压缩段螺槽深度逐步收窄，在物料向前输送过程中逐步压实物料，排出物料间隙裹挟的空气，同时通过螺棱与机筒内壁的小间隙配合，对物料产生强烈的剪切、搅拌作用，加速物料熔融塑化，保证物料混合均匀度；计量段螺槽深度较浅且保持恒定，可建立稳定的挤出压力，保证出料流量均匀、压力波动控制在合理区间，避免挤出制品出现厚薄不均、密度差异等质量缺陷。螺杆端部设计有传动连接结构，带有定位销孔与键槽结构，可与驱动输出轴实现可靠周向固定，传递旋转扭矩，同时保证螺杆与机筒的同轴度，避免旋转过程中螺棱刮蹭机筒内壁，延长部件使用寿命。设计过程中，首先需要匹配对应挤出机的额定产能、加工物料特性确定螺杆的长径比、螺距、螺棱宽度、螺槽深度渐变梯度等核心参数，螺棱与机筒的单边间隙控制在合理范围，间隙过大会导致物料回流降低输送效率，间隙过小则会提高加工装配精度要求，增加运行过程中刮擦卡滞的风险；螺杆整体采用细长轴结构设计，需要校核工作状态下的扭矩强度与挠度变形，保证高温工作环境下的结构刚性，避免旋转过程中出现弯曲变形；进料端的连接结构需要匹配驱动轴的安装尺寸，保证轴向定位可靠，同时预留合理的热膨胀伸缩余量，避免工作温度升高后螺杆热伸长顶触机筒前端部件。安装边界方面，螺杆的外径尺寸需与对应机筒的内径严格匹配，总长度需适配机筒的装配深度，进料端连接轴的直径、键槽尺寸、销孔位置需与驱动输出轴的安装接口完全契合，装配后需保证螺杆与机筒的同轴度误差在允许范围内，盘车旋转无卡滞、无刮擦异响，方可投入正常生产使用。
