车辆传动系统差速齿轮箱结构设计

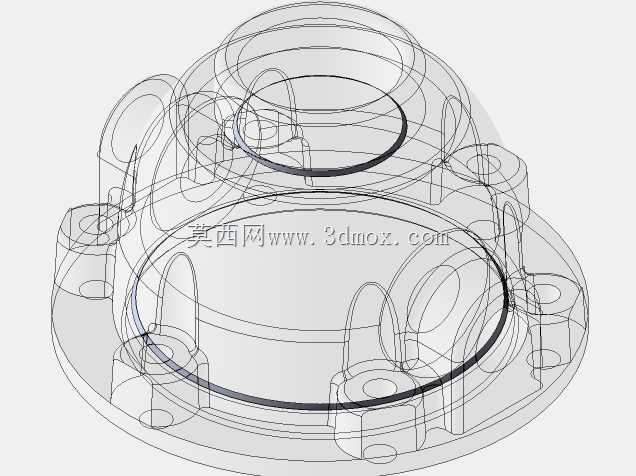

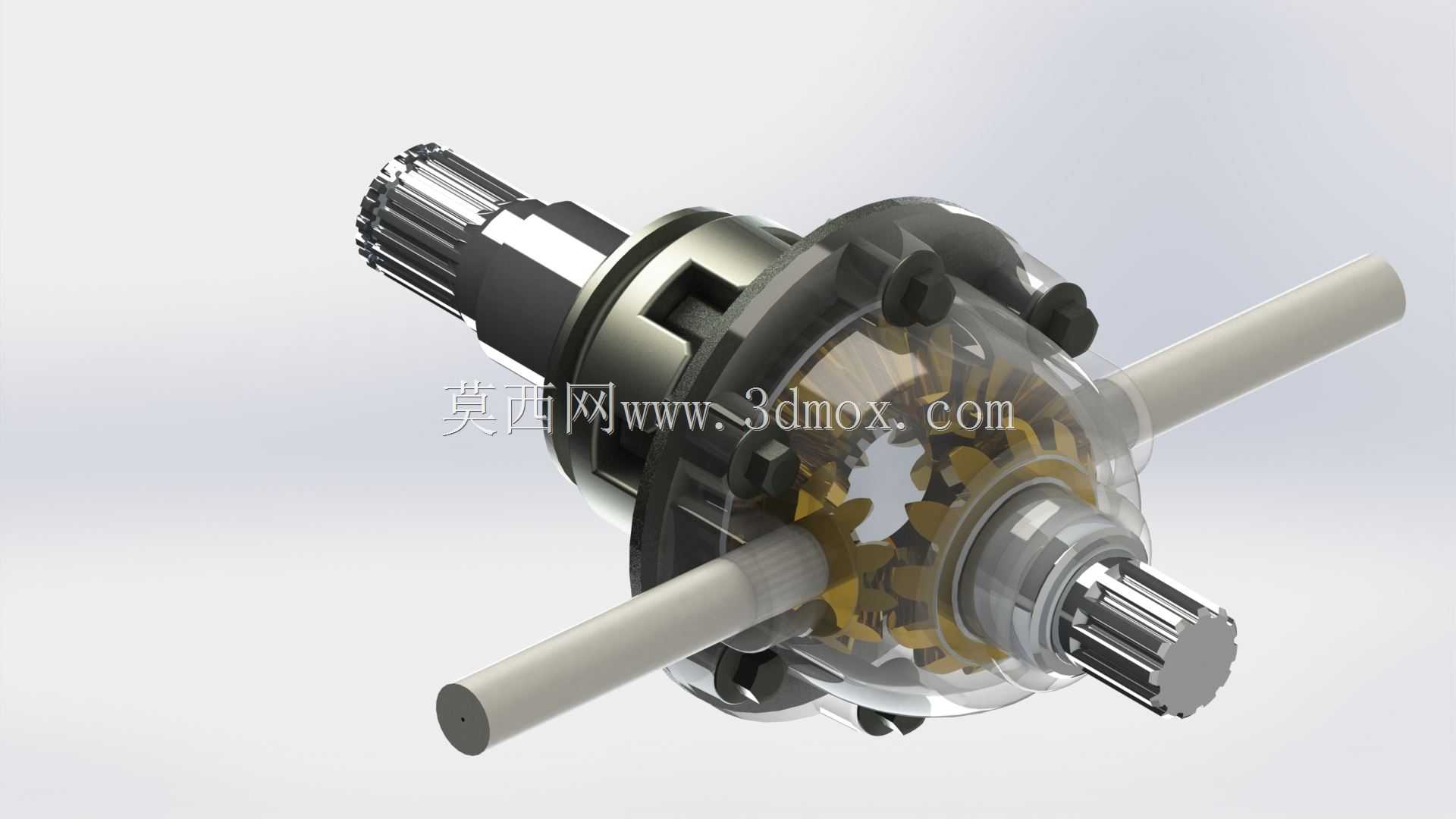

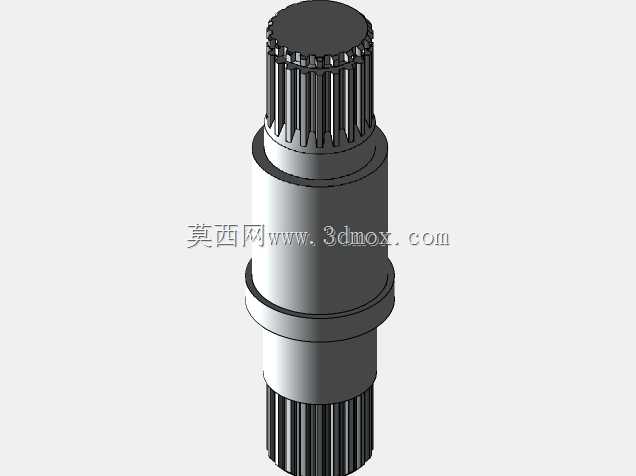

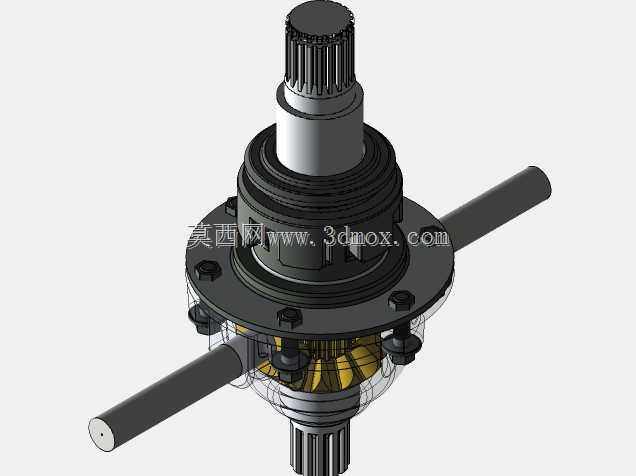

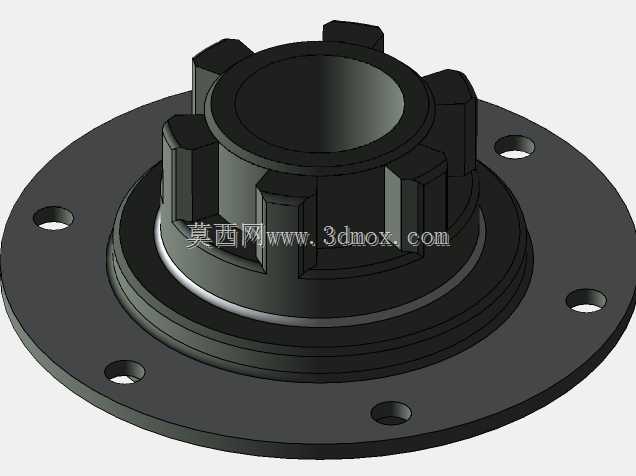

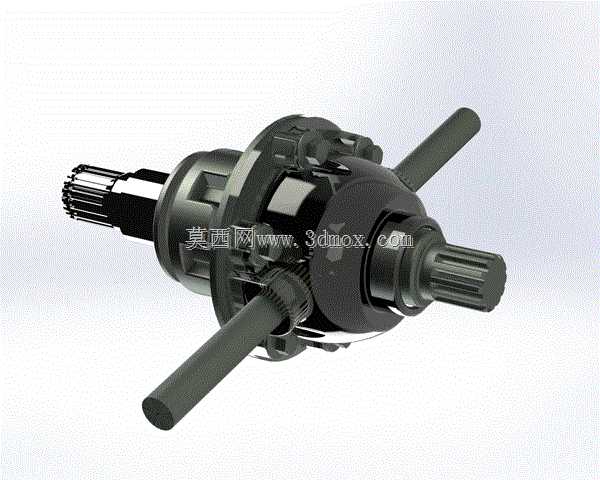

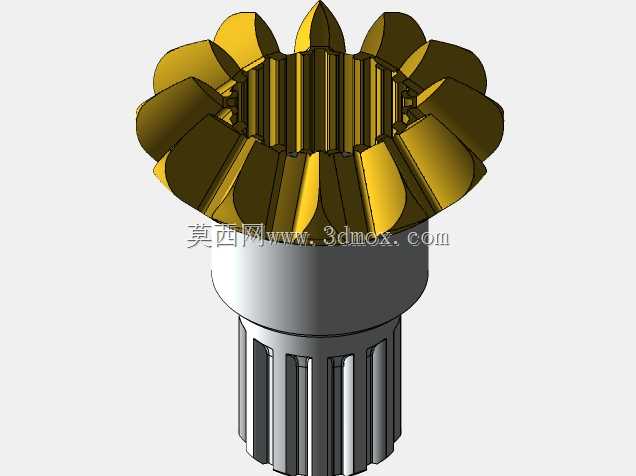

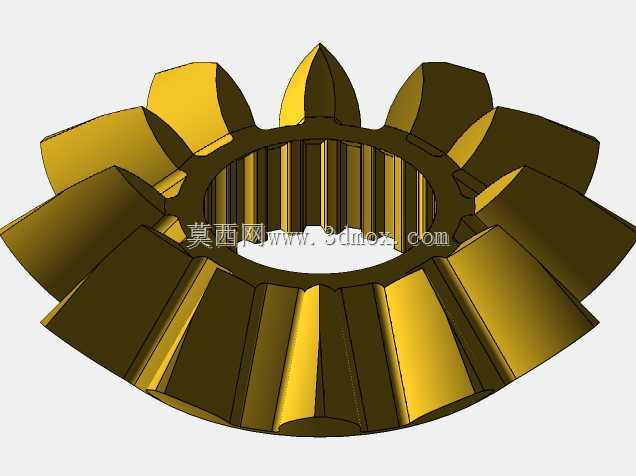

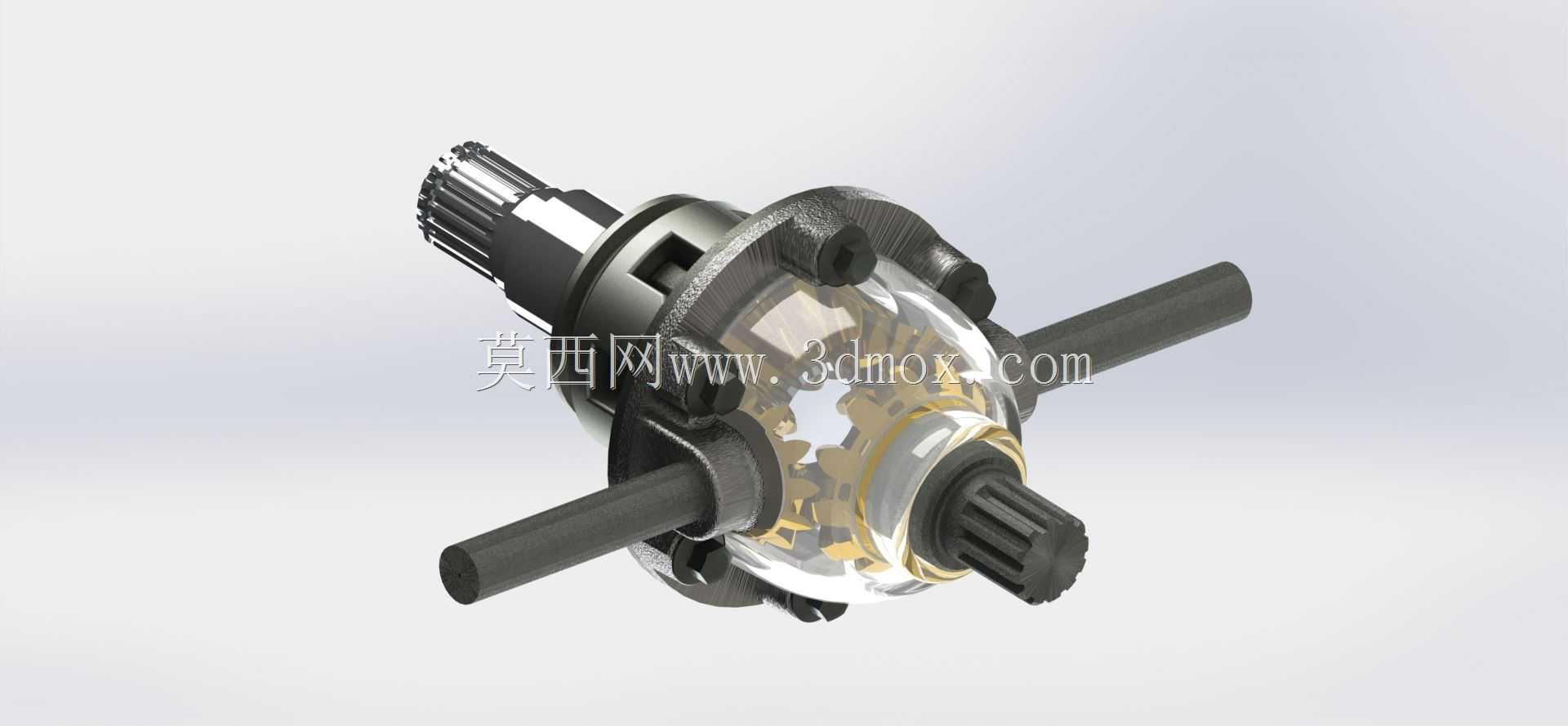

差速齿轮箱是车辆传动系统中承担动力分流与扭矩分配的核心部件，主要应用于燃油车、新能源车型的驱动桥总成中，安装位置处于主减速器与两侧驱动半轴之间，是保障车辆转弯、非平整路面行驶时两侧车轮可按不同转速转动的关键结构。该结构的核心用途是将主减速器传递来的发动机或驱动电机扭矩，均匀分配给左右两侧驱动轮，同时允许两侧车轮以不同转速旋转，避免车辆转向过程中轮胎出现滑动磨损，保障行驶稳定性与轮胎使用寿命。从功能特性来看，该差速齿轮箱集成了差速壳体、行星齿轮、半轴齿轮、十字传动轴、输入花键轴等核心组件，输入轴端采用渐开线花键结构与主减速器从动齿轮连接，可稳定承接大扭矩输入；十字轴上装配的四个行星锥齿轮与两侧半轴锥齿轮精准啮合，当车辆直线行驶时，行星齿轮随差速壳体整体公转，不发生自转，两侧半轴齿轮转速相同，动力等比例传递给两侧车轮；当车辆转弯或行驶在凹凸不平路面时，两侧车轮受到的地面阻力存在差异，行星齿轮在公转的同时产生自转，自动调整两侧半轴齿轮的转速差，让外侧车轮转速高于内侧车轮，保证车轮纯滚动行驶，减少轮胎滑移与传动系统内应力。在设计思路上，该结构充分考虑了传动效率与结构强度的平衡，差速壳体采用高强度铸钢材质设计，壁厚均匀分布，既保证了齿轮啮合腔的密封防护能力，又控制了整体总成重量；齿轮副采用等模数等压力角的锥齿轮设计，啮合齿面经过修形处理，可有效降低传动过程中的冲击噪音，提升啮合平稳性；两侧输出半轴采用花键连接结构，与半轴齿轮内花键精准配合，可传递大扭矩同时补偿少量安装同轴度误差。从安装边界来看，该差速齿轮箱整体为同轴对称布局结构，输入花键轴与两侧输出半轴轴线垂直相交，整体径向最大尺寸适配常规乘用车、轻型商用车的驱动桥桥包安装空间，轴向安装尺寸匹配桥壳内部腔体预留空间，各连接轴端的花键参数、轴承安装位尺寸均符合主流车桥的装配标准，无需额外改装即可适配同级别车型的驱动桥总成，可直接用于整车传动系统的装配匹配，也可作为教学演示、传动方案验证的实体参考结构。
