烤箱热量输送工业用鼓风风机结构

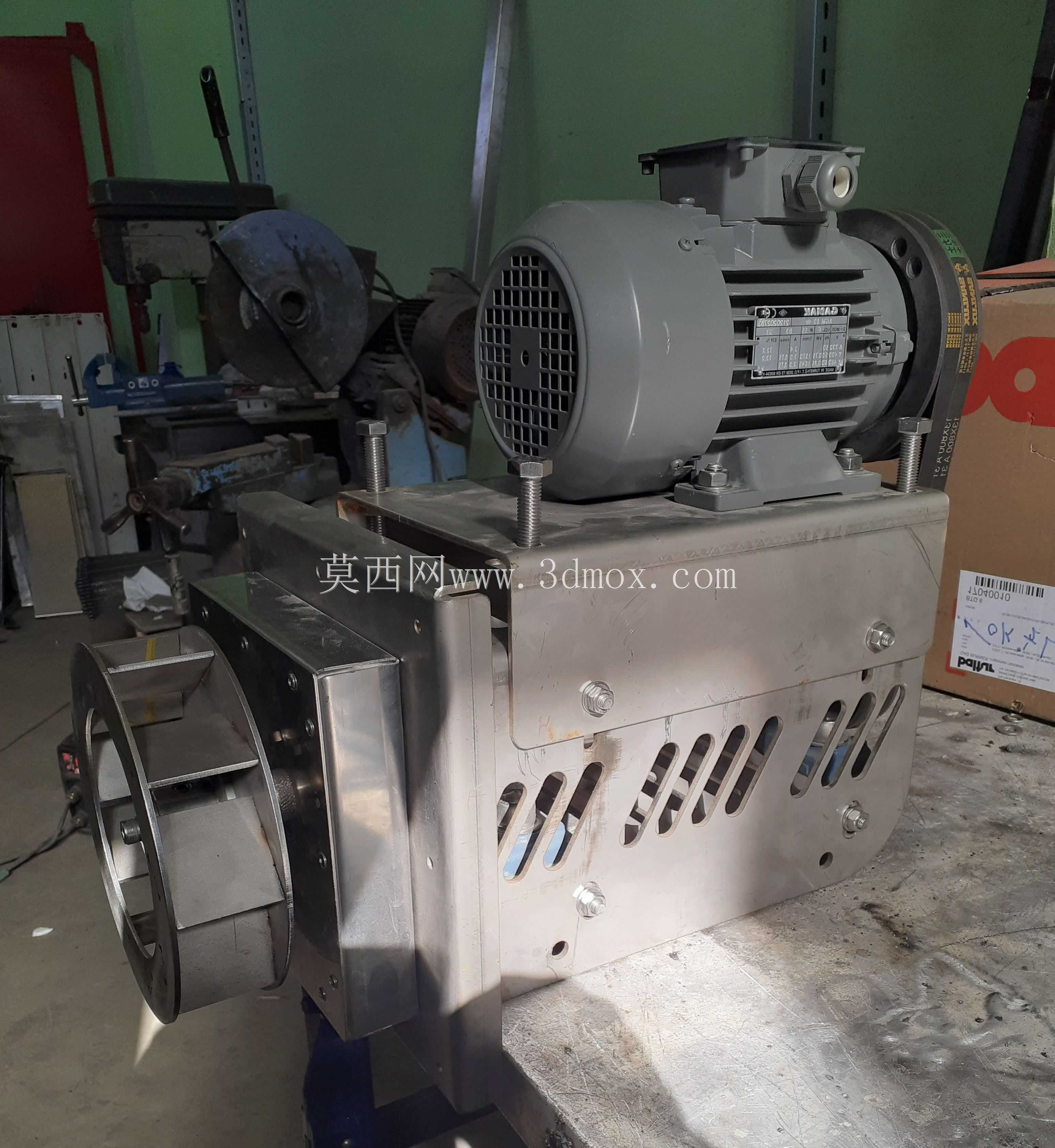

这款工业鼓风机主要面向食品烘焙、工业热处理等场景的热风循环输送环节，核心作用是将燃烧器产生的高温热量稳定输送至烤箱腔体内部，为腔体内的物料加热、烘烤工序提供均匀稳定的热风介质，是间接加热式烘烤设备热循环系统的核心动力部件。在实际生产场景中，这类风机需要适配燃烧器的热风输出端与烤箱的进风接口，既要克服热风输送过程中的管道阻力，也要保证送入烤箱的热风流量、风压稳定，避免出现腔体内温差过大、局部温度不足或过热的问题，保障烘烤工序的温度一致性。从功能特性来看，该风机采用电机与风轮直连的集成式结构设计，动力输出端直接驱动离心式风轮运转，省去了传统皮带传动的冗余结构，既减少了传动过程中的动力损耗，也降低了长期运行下的部件磨损与维护频次，适配高温工况下长时间连续运行的使用需求。风机的壳体采用分层拼接式结构，靠近风轮输出端的法兰结构直接对接烤箱进风口，中部壳体设置多组通风散热槽，能够对电机安装区域进行被动散热，避免燃烧器传导的高温热量持续堆积影响电机使用寿命，顶部的电机安装座做了垫高隔离设计，进一步减少热传导对电机运行稳定性的影响。在设计思路上，这款风机优先考虑安装适配性与运行可靠性，整体结构采用模块化拼接设计，各部件通过螺栓紧固连接，便于后期拆解维护与部件更换；风轮采用前倾式离心叶轮结构，能够在较小的安装空间内提供足够的风压与风量，适配中小型工业烤箱的安装空间限制。从安装边界来看，风机整体采用卧式安装布局，输出端法兰为标准矩形接口，可直接匹配对应尺寸的烤箱进风法兰，安装时仅需保证输出端与烤箱接口密封对接、底部安装座水平固定即可，无需额外搭建复杂的安装支架；整体外形紧凑，长度、宽度与高度尺寸均控制在中小型工业设备的配套安装范围内，不会占用过多的设备周边空间，同时电机接线端设置在风机侧上方，便于现场布线接线，也能避免热风直吹接线部位带来的线路老化风险。在实际运行过程中，风机运转产生的气流从风轮轴向吸入，经叶轮增压后从径向的输出法兰送入烤箱腔体，配合烤箱内部的回风管道可形成完整的热风循环回路，既能够提升热量利用效率，也能保证腔体内各区域温度均匀，满足烘烤工艺对温度场稳定性的要求。
