V型双缸汽油发动机外观结构三维建模

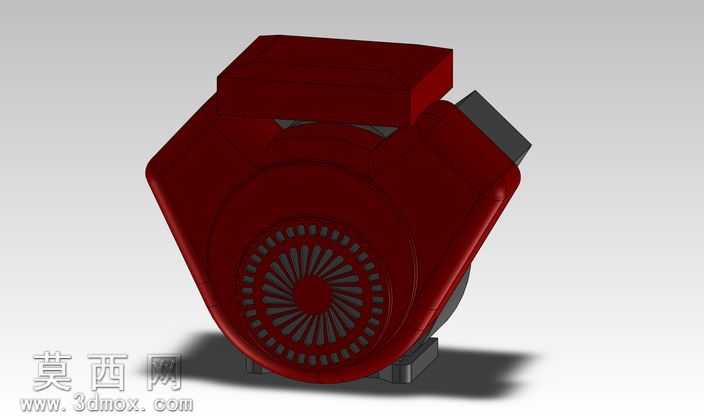

本作品为V型双缸汽油发动机的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先从发动机的整体布局入手，确定V型夹角的缸体排布逻辑，先绘制核心的缸体基础轮廓草图，通过拉伸、切除、拔模等基础特征命令搭建缸体的主体结构，针对缸体表面的散热鳍片结构，采用阵列特征结合曲面切除的方式实现均匀规整的排布，保证散热结构的形态还原度。建模过程中对发动机的外置导风罩结构做了重点还原，导风罩的曲面造型通过放样、曲面填充等命令完成，精准匹配双缸布局的外部轮廓，保证导风结构与缸体的装配贴合度。材质渲染阶段，为发动机主体外壳赋予高光亮面红色烤漆材质，调整材质的反射粗糙度参数，模拟真实小型汽油机外壳的漆面质感，为底部安装支座赋予深灰色哑光铸铁材质，还原金属基座的厚重磨砂质感，为侧方伸出的排气接口赋予哑光黑金属材质，区分不同部件的材质属性差异。结构设计上完整还原了双缸发动机的外部装配关系，顶部的进气风罩、侧方的排气端口、底部的减震安装支座、前端的散热风扇导流结构都做了1:1的比例还原，风扇部位的辐条式扇叶结构通过圆周阵列命令实现，每一片扇叶的倾斜角度都做了参数化调整，符合风冷发动机的导流设计逻辑。设计思路围绕小型代步滑板车用动力单元的真实形态展开，摒弃了发动机内部复杂的曲柄连杆、配气机构等内部结构的冗余建模，重点聚焦发动机的外部装配形态与外观特征，保证模型在装配场景调用、外观渲染展示时的实用性，模型各部件间保留了合理的装配间隙，不存在特征干涉问题，所有曲面都做了连续性检查，避免出现破面、碎面等影响模型使用的问题，整体模型比例协调，外观辨识度高，能够直观展现V型双缸小型汽油机的外部结构特征，可用于小型动力设备的装配展示、产品外观方案演示等场景。
