轿车双横臂独立悬架结构设计方案

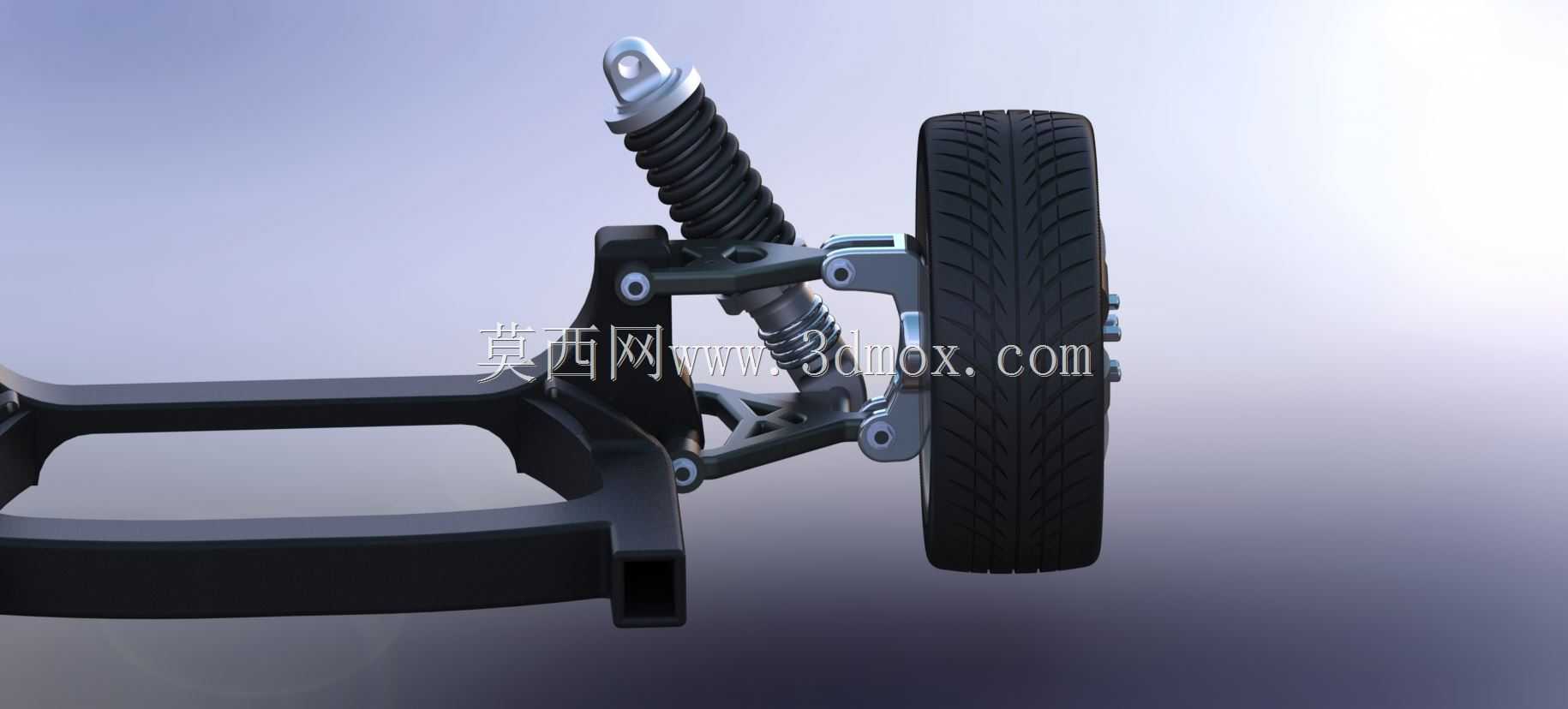

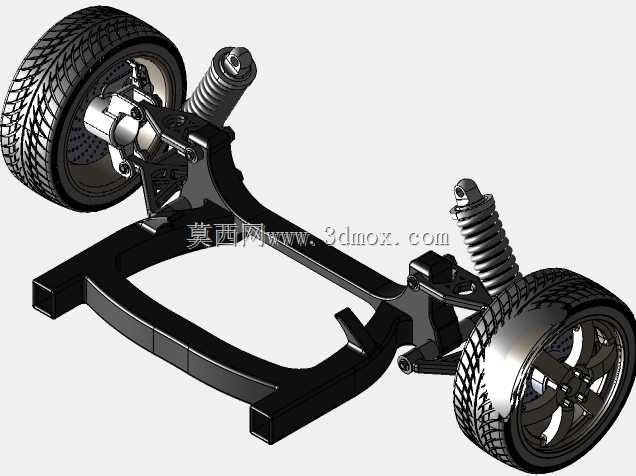

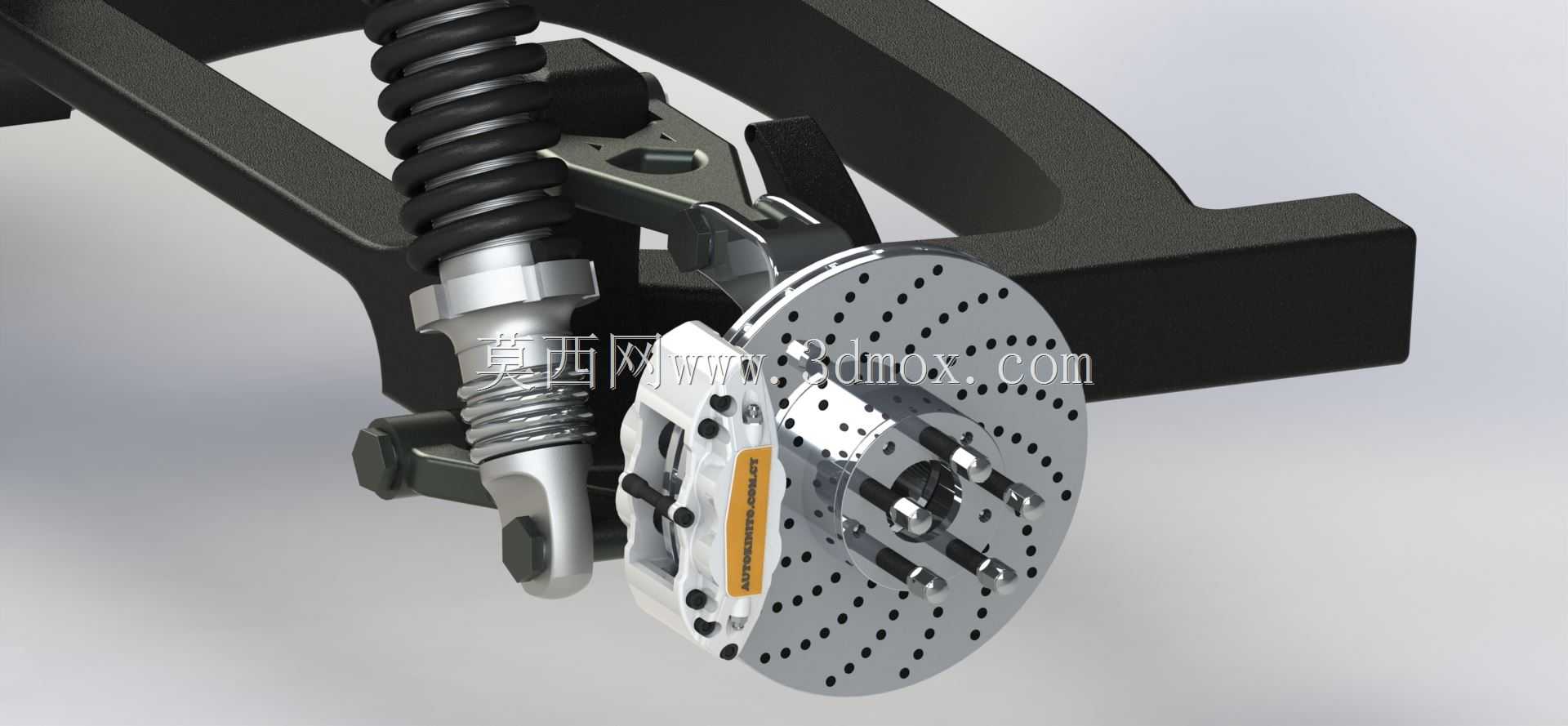

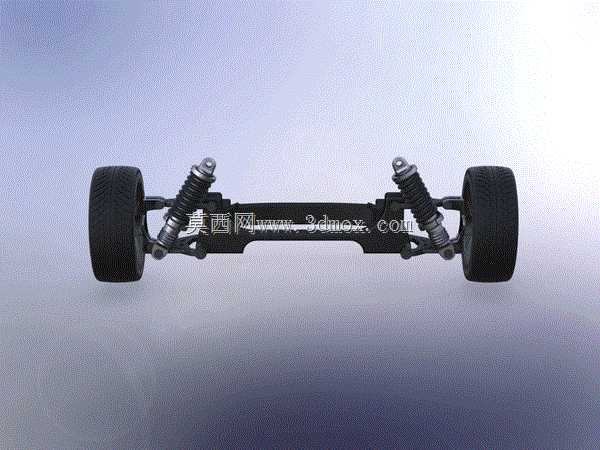

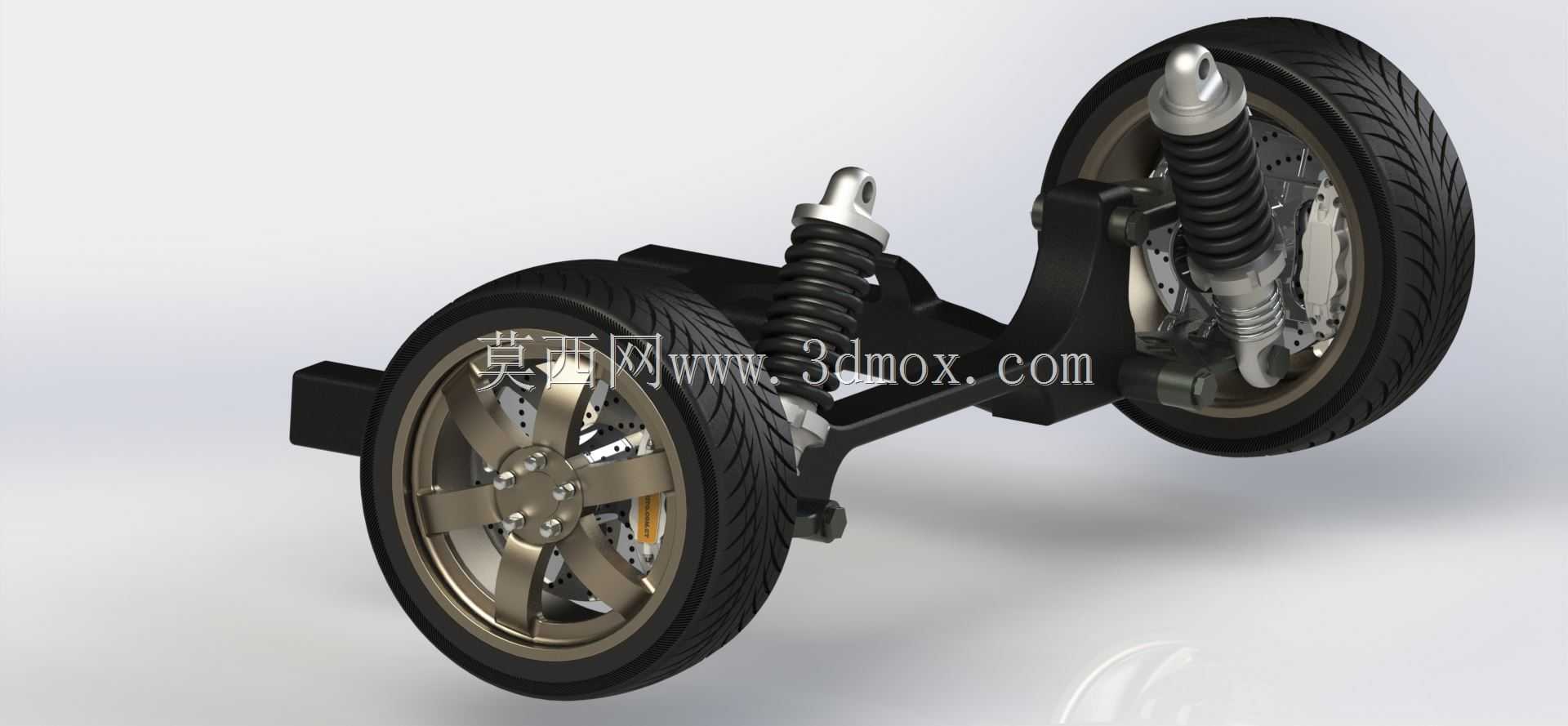

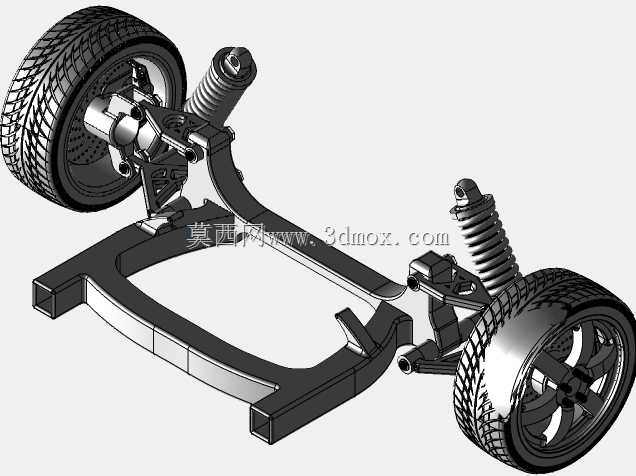

双横臂独立悬架作为乘用轿车底盘系统的核心承载与导向部件，广泛应用于主打操控性能的家用轿车、运动型乘用车以及轻型新能源车型的前桥配置中，在整车行驶过程中承担着承载车身重量、缓冲路面冲击、传递车轮各向力与力矩、精准约束车轮运动轨迹的核心作用，直接决定车辆的操控稳定性、行驶平顺性与轮胎接地性能。该悬架采用上下不等长叉形摆臂的经典结构布局，搭配螺旋弹簧与筒式减振器集成的弹性减振单元，可在车轮上下跳动过程中主动优化车轮外倾角变化规律，让轮胎始终保持与路面的最大接触面积，大幅提升车辆过弯时的侧向支撑能力与抓地表现，有效减少过弯侧倾幅度，同时兼顾直线行驶的舒适性。从功能特性来看，这套悬架总成集成了完整的车轮端行走与制动组件，包含转向节、轮毂轴承单元、盘式制动器总成、车轮轮辋与轮胎、卡钳安装支架等部件，各部件之间的连接点均按照实车受力工况设计了合理的铰接结构，摆臂与副车架、转向节的连接位置预留了标准球铰安装位，可匹配不同刚度的衬套参数适配不同调校风格的车型需求，后续拓展设计可直接兼容转向齿条、等速万向节等传动转向部件，能够快速完成与整车底盘、后悬系统的总装匹配。在设计思路层面，该结构严格围绕双横臂悬架的运动学特性展开，上下摆臂的长度比例、铰接点空间坐标经过反复运动仿真校核，确保车轮跳动时的前束变化、轮距变化处于合理区间，避免轮胎出现异常磨损；减振器与弹簧的布置位置充分考虑了机舱空间利用率，采用倾斜布置方案减少对横向空间的占用，同时优化了力传递路径，让路面冲击能够更平缓地传递至车身，提升滤振表现。在安装边界与尺寸层面，该悬架总成的横向总宽度适配主流A级、B级轿车的前轮距设计范围，摆臂与副车架的安装点坐标符合常规承载式车身的前舱布局要求，制动器与轮辋的匹配尺寸覆盖16至18寸常用家用车轮辋规格，各运动部件之间预留了足够的跳动间隙，车轮上下跳动行程满足常规乘用车的动行程需求，不会在极限压缩、拉伸工况下出现部件运动干涉，可直接作为底盘平台化设计的基础模块，适配不同轴距、不同整备质量的乘用车型开发需求，大幅缩短底盘系统的研发验证周期。
