自由重量钢缆牵引综合制动滑轮装置

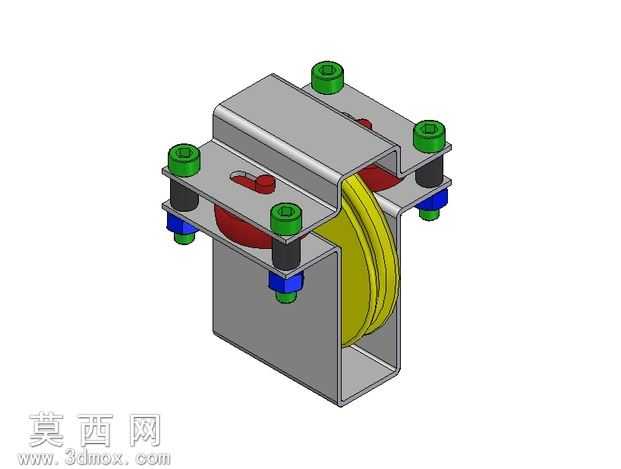

该三维模型为自由重量钢缆牵引系统配套的综合制动滑轮装置，采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了干涉检查，确保各部件装配关系准确无错位。模型整体采用C型槽钢作为主体承载框架，框架上下端面开设同轴安装孔，用于穿设连接螺栓，螺栓搭配绿色内六角圆柱头螺钉、蓝色锁紧螺母以及黑色减震隔套，实现上下框架的精准定位与刚性连接，隔套的设计既可以避免螺栓与框架直接接触产生磨损，也能预留出滑轮的转动空间。核心功能部件为黄色双槽滑轮，滑轮通过中心转轴安装在框架中部的空腔内，轮槽做了圆弧过渡处理，适配钢缆的缠绕走向，能够有效降低钢缆运行过程中的磨损，滑轮两侧设置红色制动摩擦片，摩擦片贴合滑轮侧面布置，当系统触发制动时，摩擦片抱紧滑轮侧面，通过摩擦力实现滑轮的锁止，完成钢缆牵引的制动动作，避免配重块意外滑落。渲染阶段采用金属材质赋予槽钢主体，还原冷轧钢材的哑光金属质感，螺栓、螺母采用镀锌亮面金属材质，突出标准件的金属光泽，滑轮采用工程塑料与金属结合的材质表现，摩擦片采用红色耐磨橡胶材质，隔套采用黑色硬质橡胶材质，不同材质的区分让模型结构层次清晰，各部件功能一目了然。设计过程中充分考虑了装置的安装便捷性与维护性，所有连接部件均采用标准紧固件，无需特殊定制零件即可完成装配，框架的开口式结构既方便滑轮的安装更换，也便于日常检查制动摩擦片的磨损情况，整体结构紧凑，占用安装空间小，可直接集成到各类自由重量牵引类健身设备、小型起重牵引设备中，制动响应迅速，承载能力强，能够稳定实现钢缆牵引过程中的动静态制动需求，保障设备运行的安全性。
