车床液压夹紧用有缝弹簧夹头结构设计

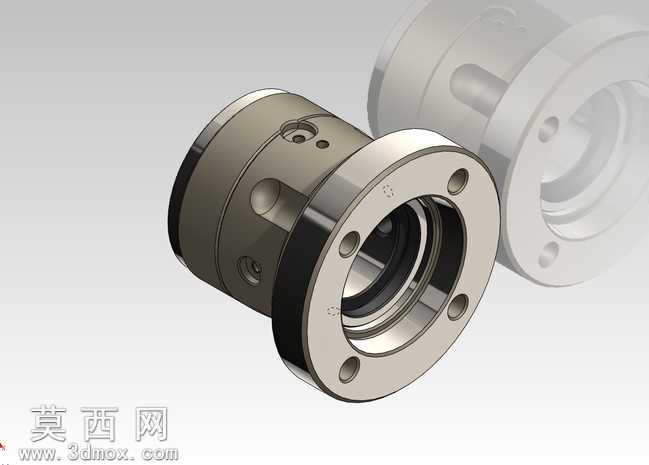

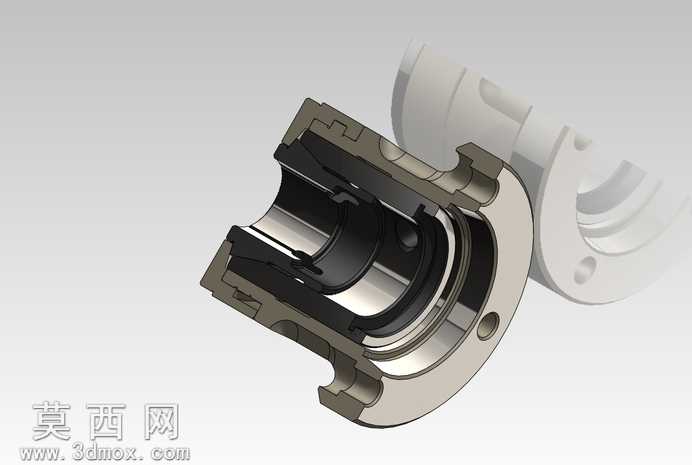

本作品为适配车床液压夹紧系统的有缝弹簧夹头三维结构设计，建模过程严格遵循机械加工夹具的设计规范，先通过草图绘制夹头整体的回转体轮廓，明确夹持段、弹性变形段、连接定位段的轴向尺寸比例，再通过旋转特征生成夹头基体结构。针对夹头的弹性收缩功能，在夹持段均匀切割出三条轴向通缝，缝宽根据夹头额定夹持行程做精准设定，保证夹紧过程中夹爪可均匀向内收拢，不会出现偏摆导致的工件夹持同轴度误差。建模时对夹头与液压卡盘的配合法兰面做了公差适配的结构处理，法兰端的定位止口、连接螺栓孔的位置度严格匹配标准液压卡盘的安装尺寸，确保装配时可直接适配无需二次修改。材质渲染环节，夹头主体采用合金弹簧钢的金属材质表现，调整材质的粗糙度、金属度参数还原热处理后弹簧钢的哑光金属质感，内部与工件接触的夹持面做了细微的纹理处理，模拟实际加工中为增大夹持摩擦力做的表面糙化效果，液压驱动的内部配合部件采用发黑处理的钢材材质，与夹头主体形成视觉区分，清晰展现内部的装配层级关系。结构设计上重点优化了弹性变形段的壁厚，通过有限元思路校核不同壁厚下的夹紧力与变形量，避免壁厚过大导致夹紧力不足、壁厚过小导致夹头疲劳断裂的问题，夹头内部的定位台阶做了圆角过渡处理，减少应力集中提升夹头的使用寿命。整体装配模型完整呈现了夹头与液压卡盘的配合关系，可清晰看到液压驱动下夹头收拢夹紧工件的运动逻辑，所有配合面均做了干涉检查，确保各部件运动过程中无卡滞、无碰撞，模型的细节特征完整，包含夹头表面的规格标识槽、安装定位缺口等实际生产中必备的结构，可直接用于夹具结构演示、加工工艺规划以及相关教学场景使用。
