家具柜门阻尼缓冲隐藏式铰链三维结构

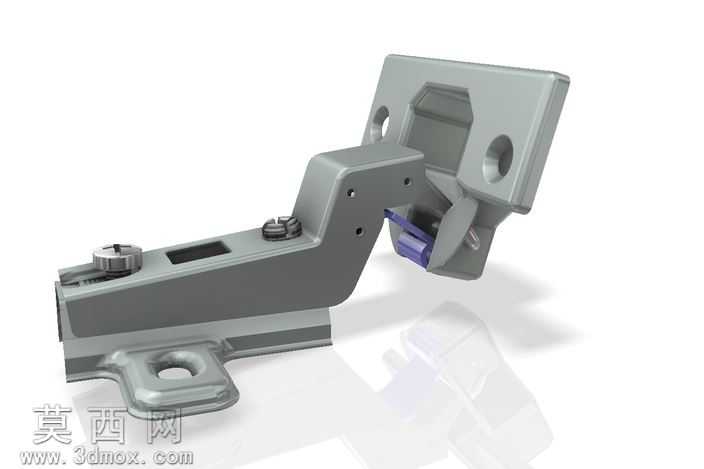

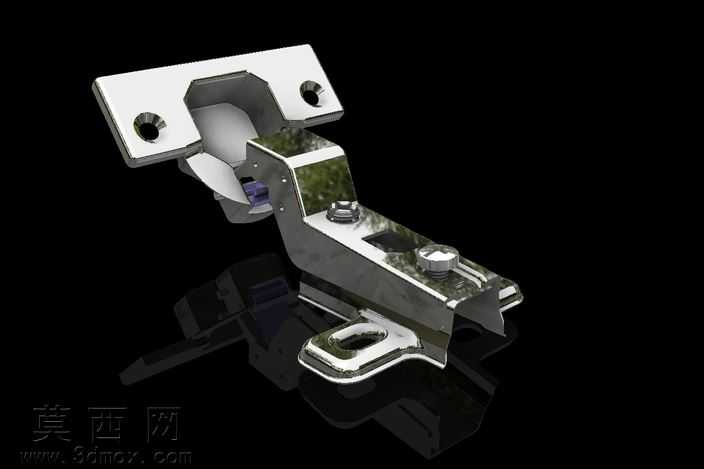

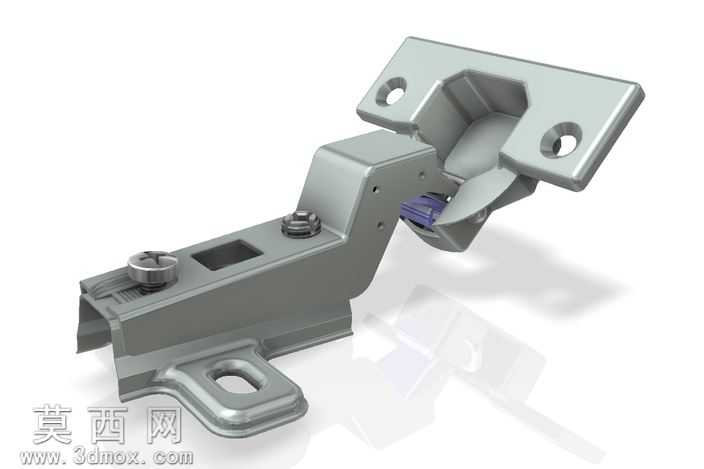

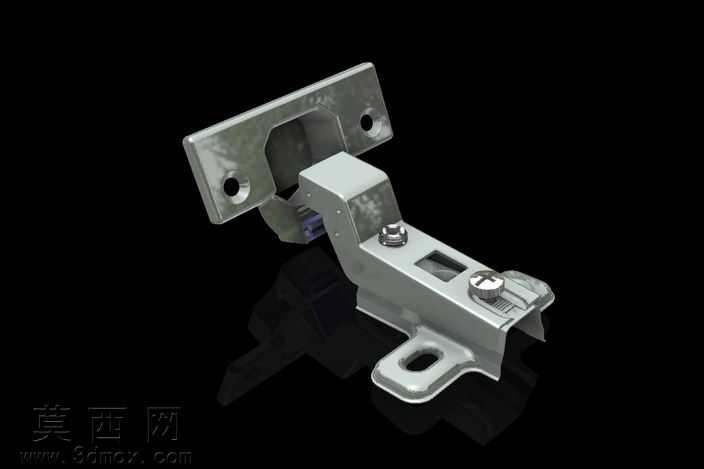

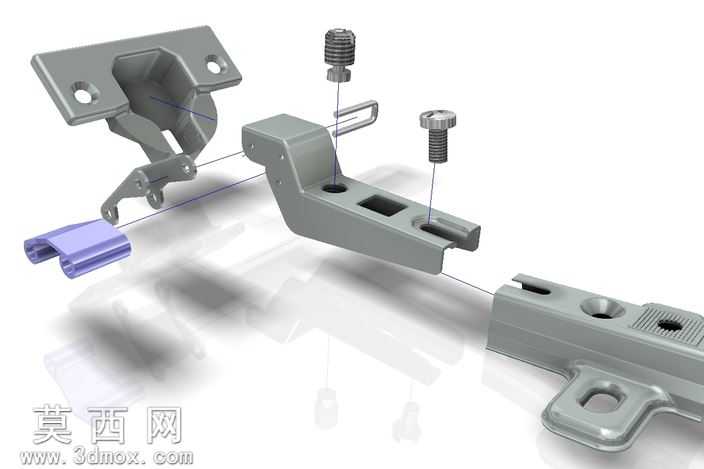

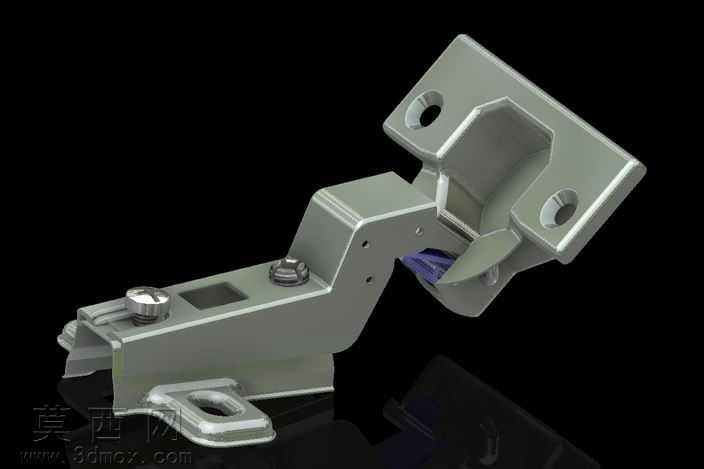

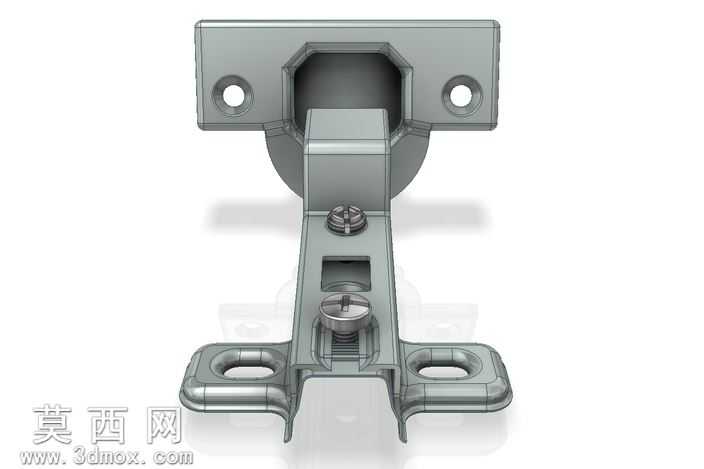

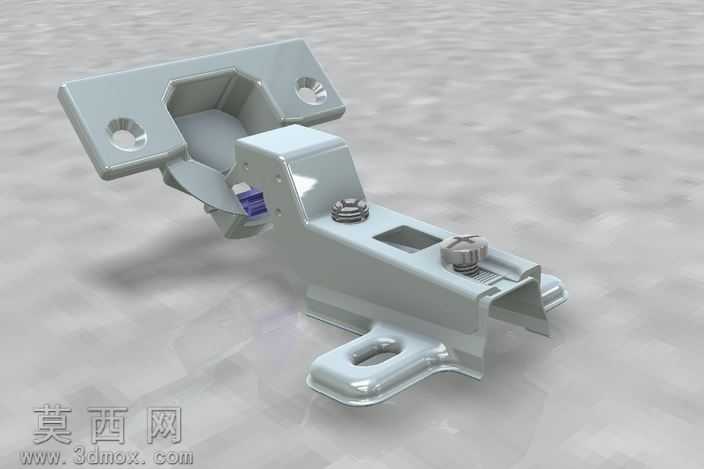

本作品为家具柜门用隐藏式阻尼铰链的三维数字化模型，建模过程严格遵循五金冲压件与装配组件的实际生产尺寸逻辑，在三维建模环境中首先完成各分体零件的参数化搭建：针对铰链的固定底座部分，通过草图绘制安装孔位的定位尺寸，采用拉伸特征生成带沉头孔的金属基座，对基座的弯折冲压结构添加对应拔模斜度与圆角过渡，还原五金冲压加工的工艺特征；针对活动臂组件，分别绘制铰接转轴、调节螺丝、阻尼缓冲模块的独立零件，对调节螺丝添加真实的螺纹牙型细节，对阻尼结构的内嵌弹性部件做简化但符合装配逻辑的结构表达，保证各零件间的装配约束完全符合实际产品的运动关系。材质与渲染环节，针对铰链主体的冷轧钢基材，赋予高反光镀铬金属材质，调整材质的粗糙度参数模拟真实电镀层的细微磨砂质感，对铰接位置的阻尼塑料部件赋予深灰色哑光工程塑料材质，对调节螺丝赋予镀锌钝化的金属色泽，场景采用纯黑背景配合三点布光，通过主光源勾勒金属件的轮廓高光，辅助光源补全暗部结构细节，添加柔和的地面反射效果突出金属件的镜面质感，渲染输出的效果图清晰展现铰链的开合结构与外观细节。结构设计上完整还原了该类铰链的快装调节结构，底座与活动臂的卡扣连接结构、前后调节螺丝的行程空间、开合过程的阻尼避让间隙都做了精准的尺寸预留，可直观演示柜门关闭时的缓冲闭合运动轨迹，各零件间无干涉错位，装配层级清晰可辨，能够直观展现隐藏式铰链从固定安装到柜门连接的完整结构逻辑，可用于五金产品结构展示、家具设计配套选型参考、相关机械结构教学演示等场景，模型的各零件可单独拆分编辑，方便后续根据不同柜门厚度、安装间隙需求做参数调整，适配不同规格的家具柜门安装使用场景。
