带三脚架支撑的户外便携电子设备箱体

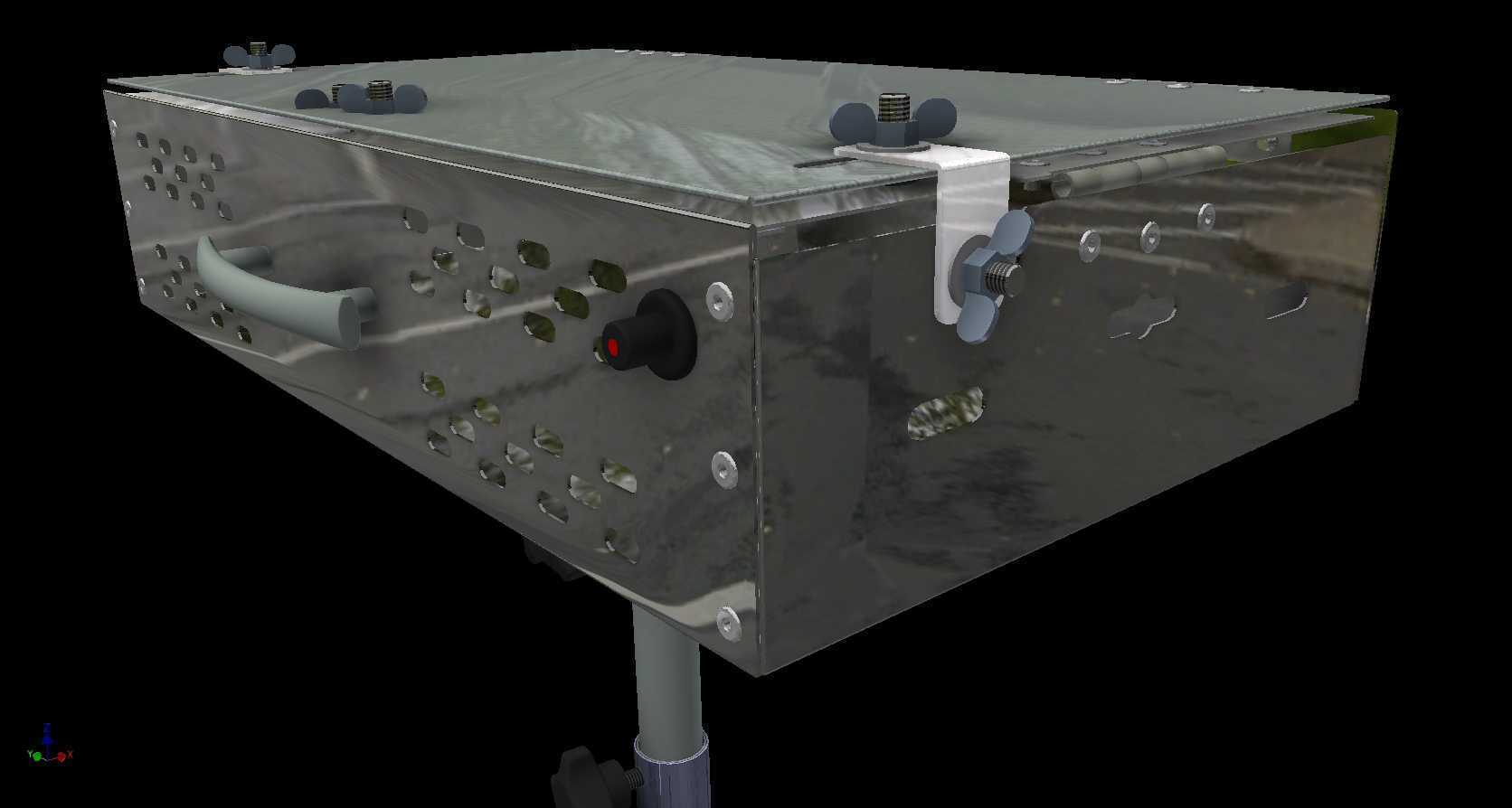

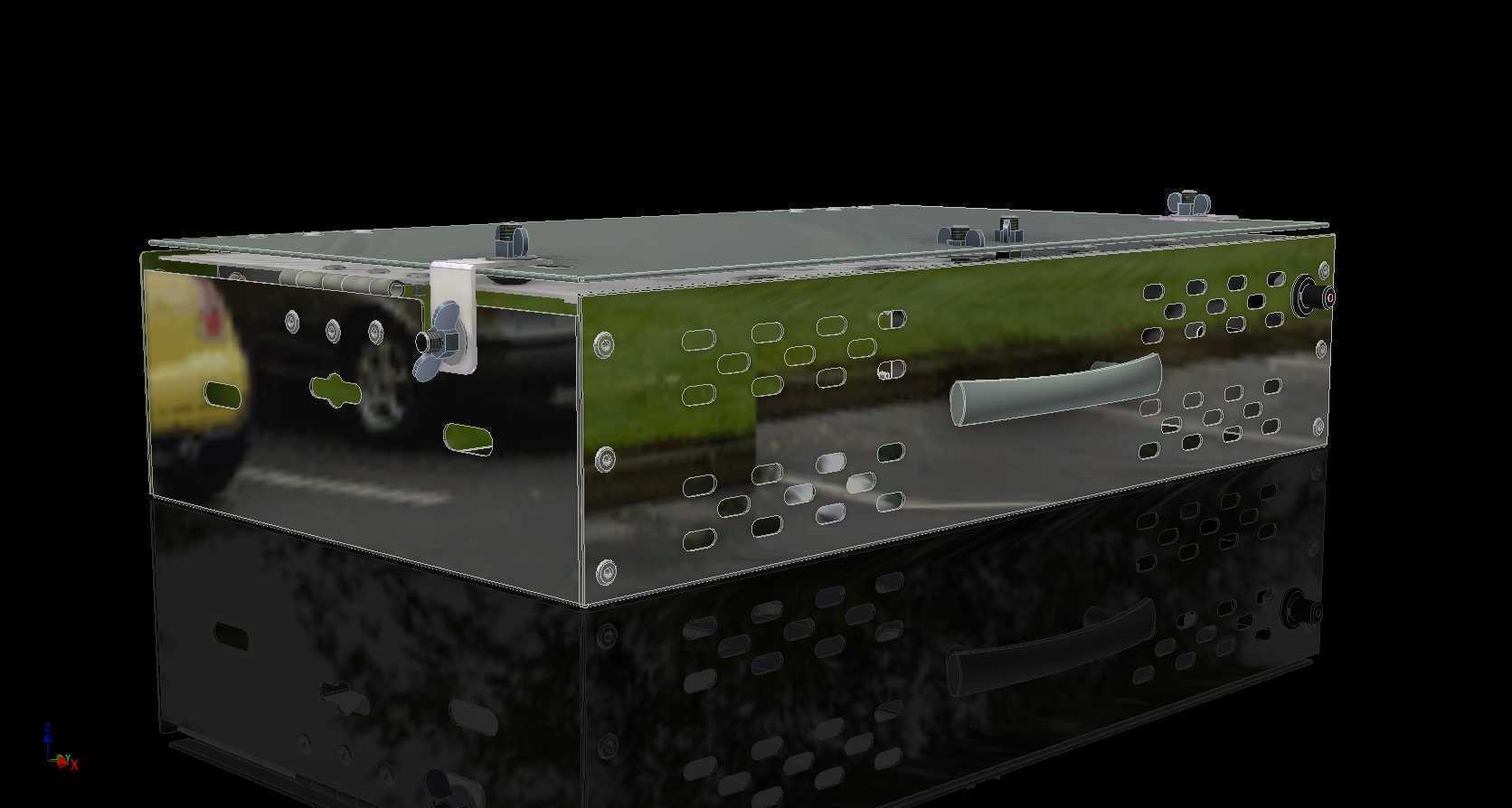

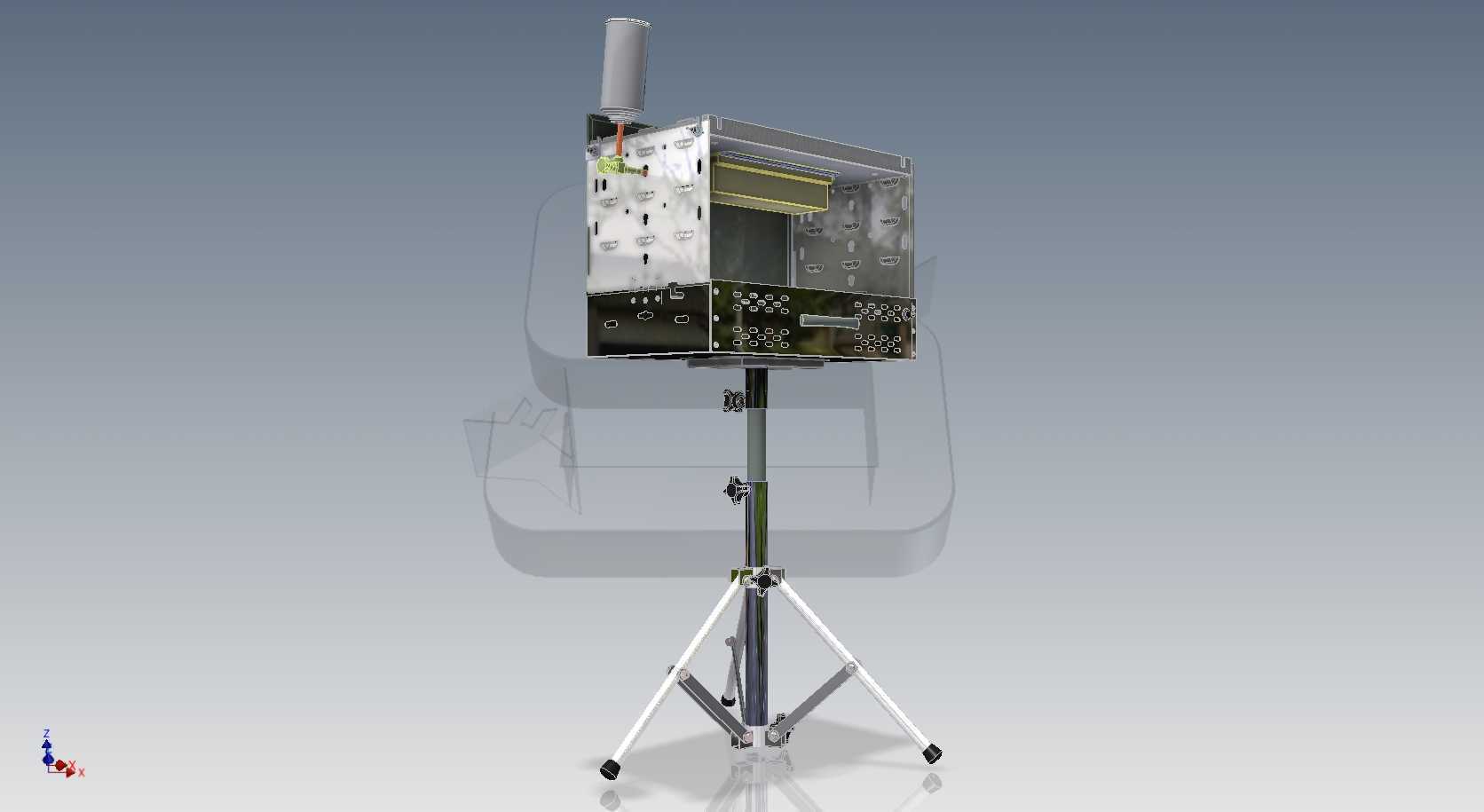

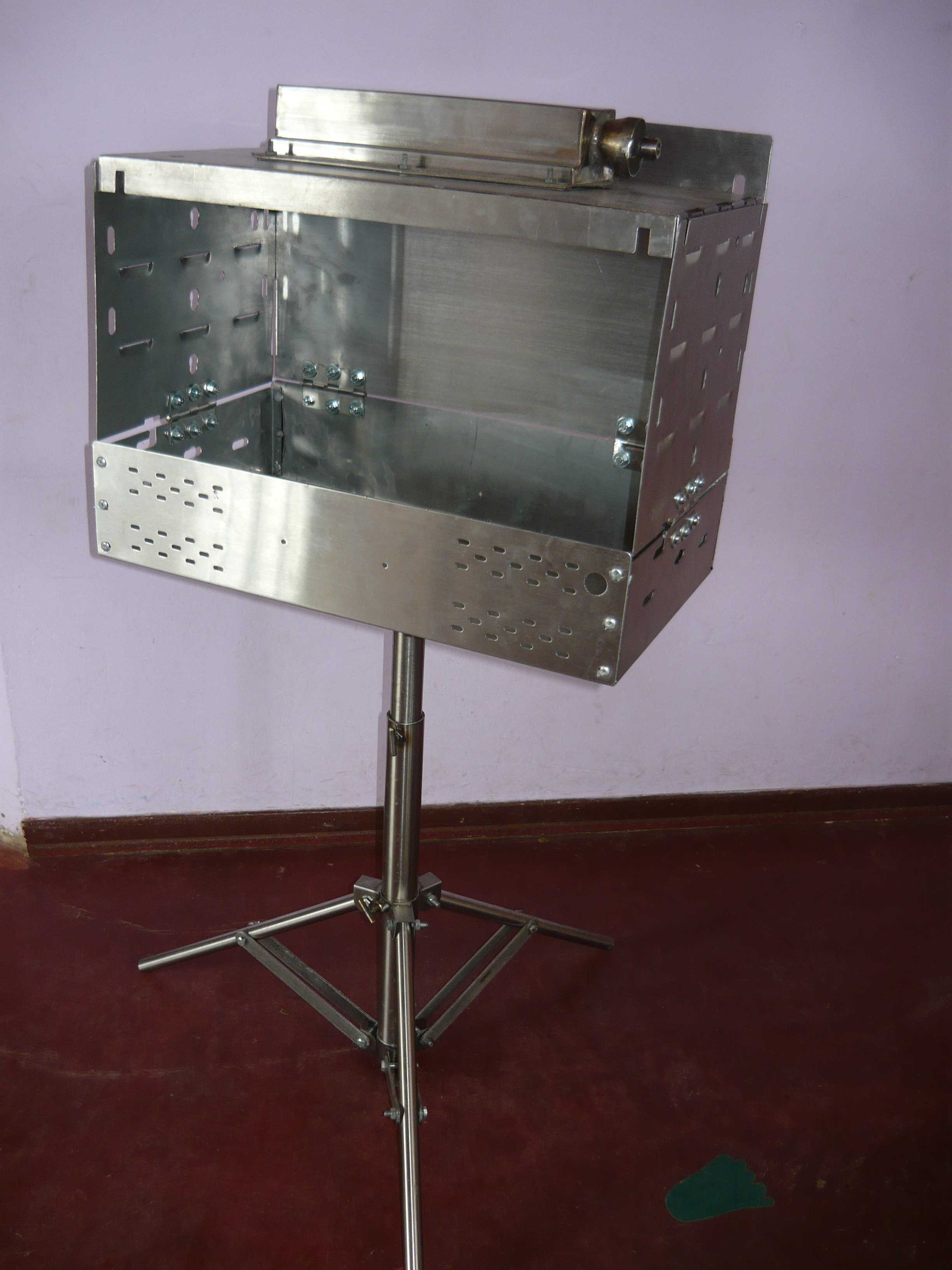

　　这款带三脚架支撑结构的户外电子设备箱体，主要面向野外临时作业、户外测试、应急通讯部署这类需要快速架设设备的场景设计，整套结构分为上部设备箱体与下部支撑三脚架两部分，二者通过快装锁紧结构连接，无需额外工具即可完成组装与拆解，适配单人快速部署的作业需求。上部箱体采用硬质金属板材折弯焊接成型，箱体边角做了包边加固处理，正面预留了多组不同规格的接口开孔与操作按键安装位，开孔排布按照常规户外测试设备的接口布局做了分区，电源接口、信号接口、调节旋钮分别集中布置在箱体侧端与正面区域，既避免接线时不同线缆互相干扰，也方便操作人员在架设完成后站立操作，无需频繁俯身调整。箱体正面设置了内嵌式提手，提手做了圆弧包边处理，搬运时不会硌手，

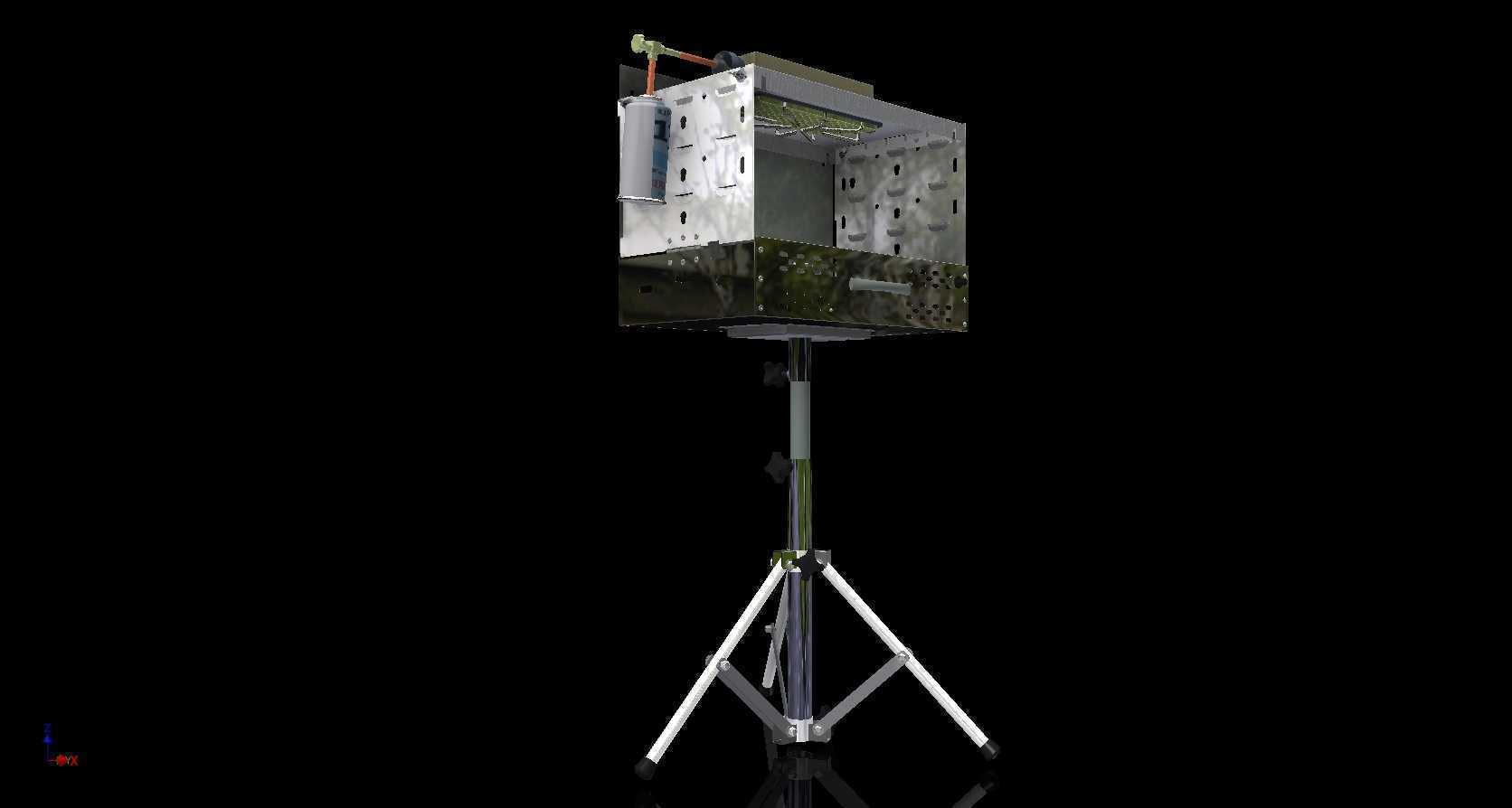

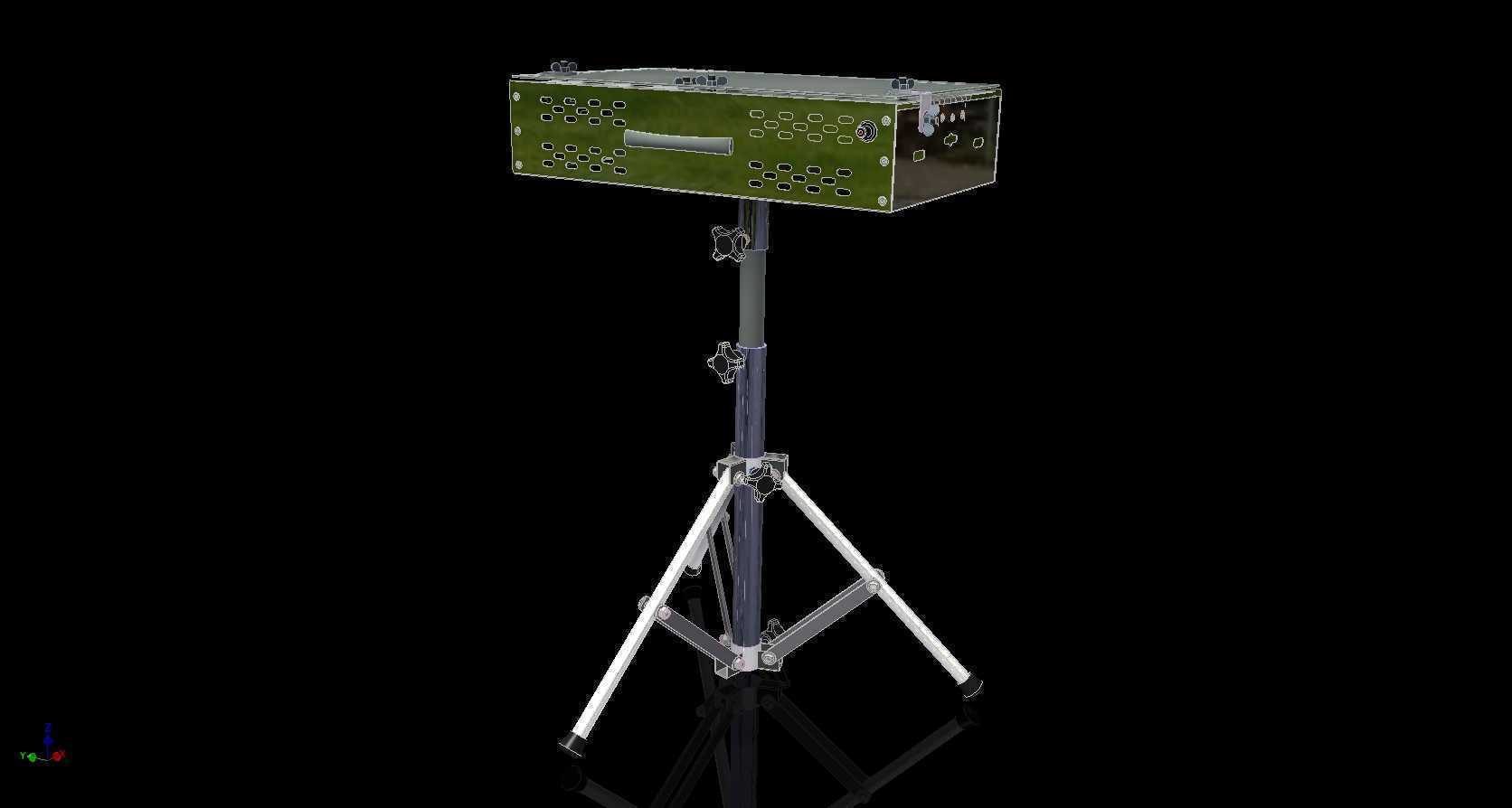

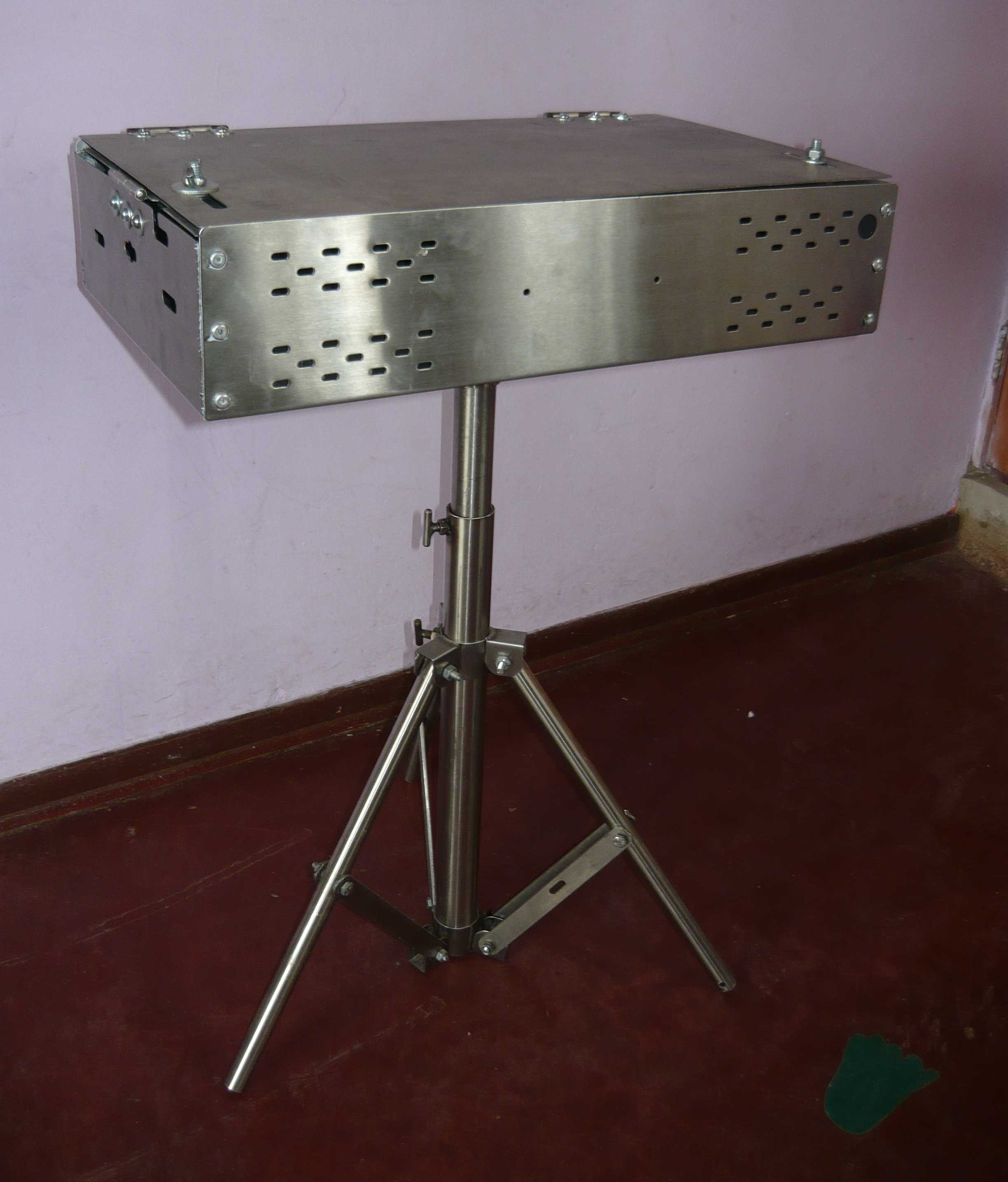

　　箱体顶部预留了散热通风槽与设备挂载点位，可根据实际使用需求加装小型天线、信号增强模块等外接配件，箱体接缝处做了密封胶条安装槽，装配后可实现基础的防雨防尘效果，适配户外突发小雨、扬尘环境下的短时作业需求。下部的三脚架支撑结构采用可伸缩分段式支腿设计，每段支腿都配有扳扣式锁紧结构，可根据作业场地的地面平整度单独调整单根支腿的长度，在不平整的坡地、碎石地面也能快速调平上部箱体，保证设备处于水平工作状态。支腿末端配有防滑橡胶脚垫，增大与地面的摩擦力，避免设备架设后出现滑移倾倒的问题，支腿中部设置了横向稳定连杆，当支腿展开到最大工作角度时，连杆会自动撑紧形成三角形稳定结构，抵消上部设备工作时产生的轻微振动，提升整体结构的抗风性能。

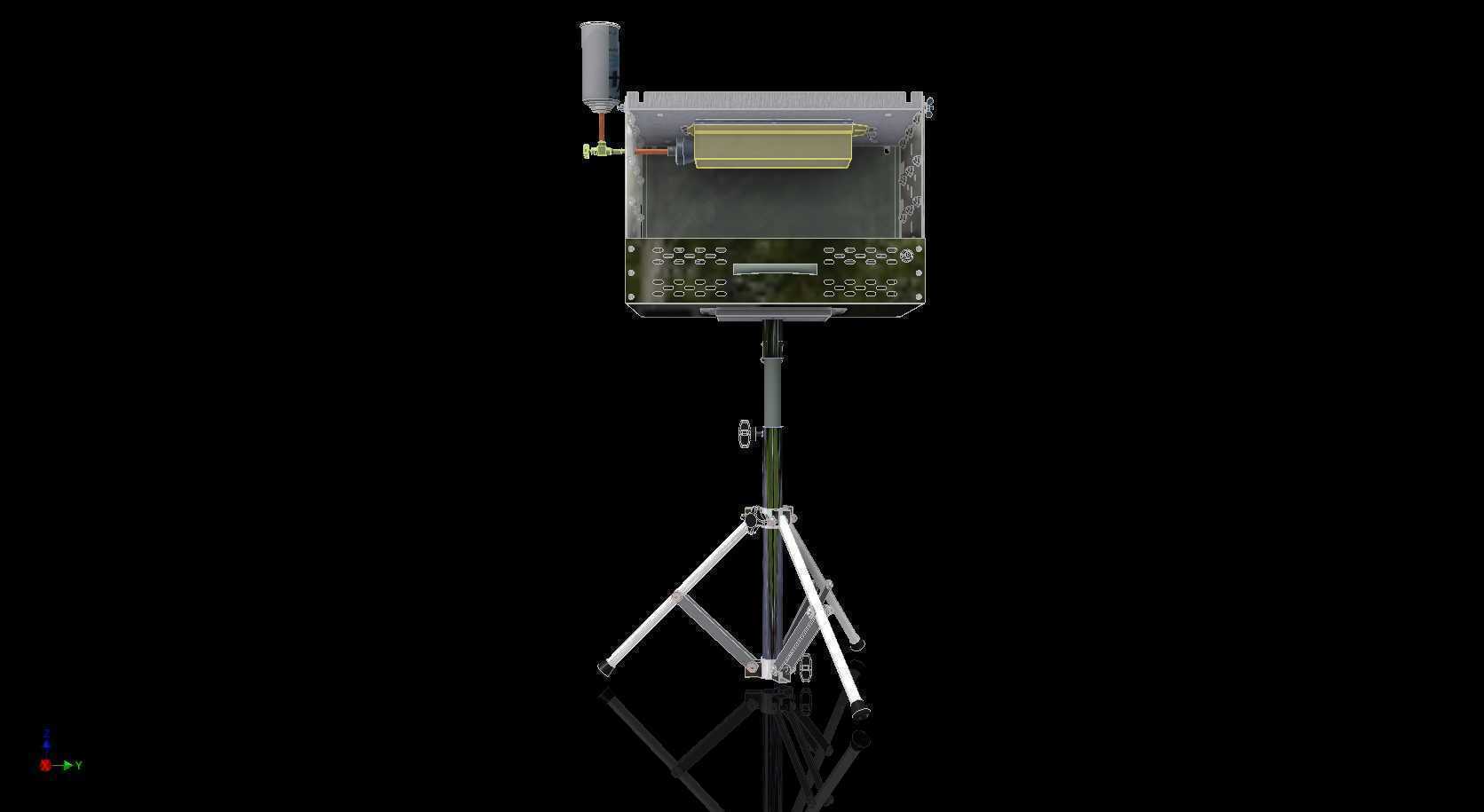

　　中心升降杆同样采用多段伸缩结构，通过侧面的旋钮锁紧结构固定高度，可根据操作人员的站立高度调整箱体的架设高度，避免长期弯腰操作产生的疲劳，升降杆与上部箱体的连接位置设置了万向调节座，可小范围调整箱体的俯仰角度，适配不同方向的信号收发、操作观察需求。整套结构在设计时优先考虑了便携性与架设效率，拆解后支腿可收缩至最短状态，箱体可单独收纳，整套设备可放入常规户外作业装备包内携带，整体重量控制在单人可背负搬运的范围内。结构设计过程中对各连接位置的受力做了校核，三脚架完全展开、升降杆升至最高位置时，可承载上部10kg以内的设备重量，满足常规户外测试、通讯类设备的搭载需求。箱体的外形尺寸按照常规便携电子设备的安装规格设计，

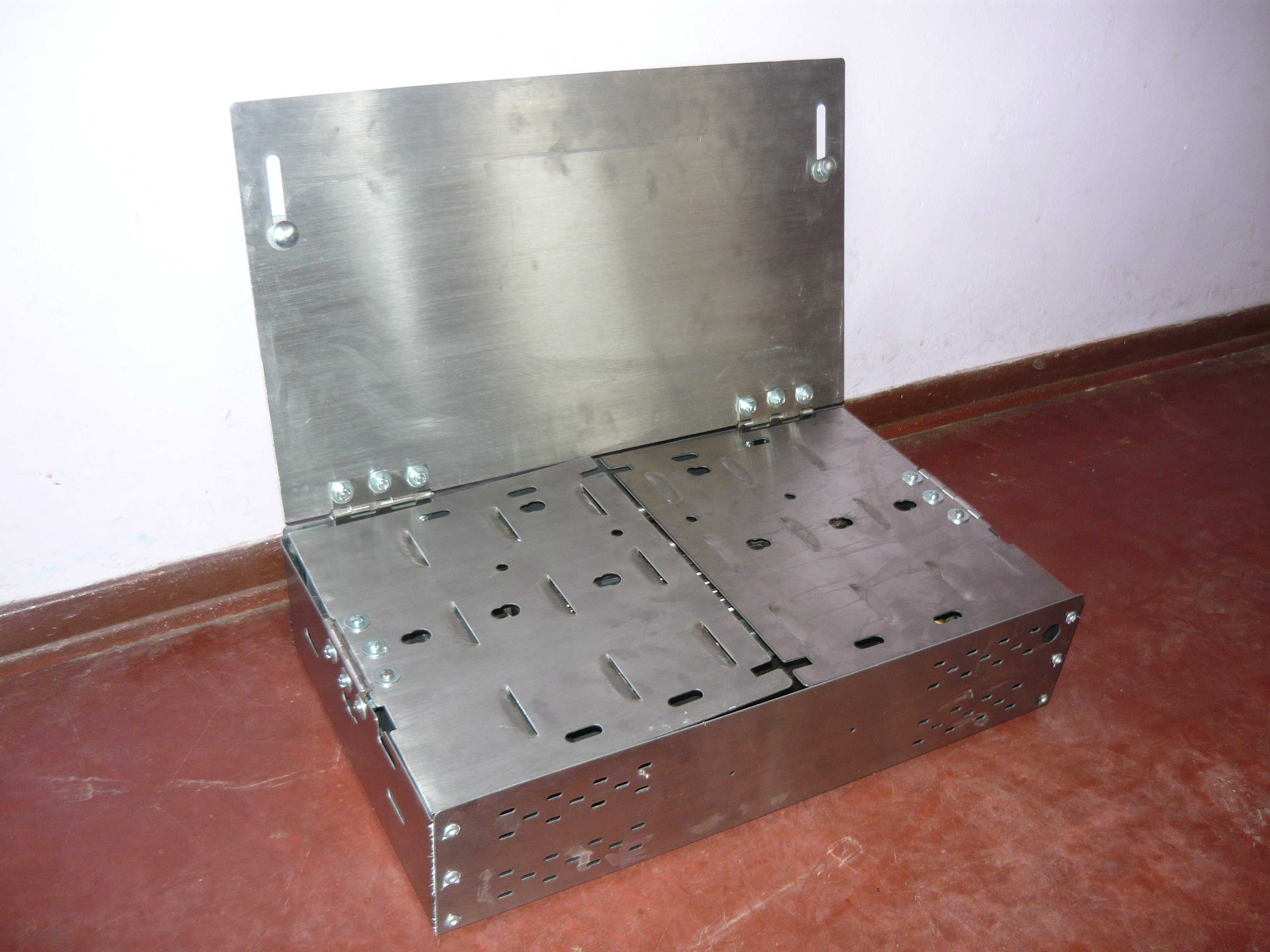

　　内部预留了标准的设备安装螺孔点位，可直接适配市面主流的模块化测试设备、信号处理设备的安装，无需额外打孔改造。支腿的展开角度做了限位设计，最大展开角度时支腿与地面形成60度夹角，既保证支撑稳定性，也不会因为展开幅度过大占用过多作业空间，适合在空间有限的临时作业点位架设。所有锁紧结构都采用了大尺寸扳扣与旋钮设计，操作人员佩戴劳保手套时也可直接操作，无需摘下手套调整，适配野外低温、复杂环境下的操作需求。箱体表面做了硬质氧化耐磨处理，搬运过程中产生的轻微磕碰不会造成表面涂层脱落，也能避免户外长期使用出现锈蚀问题，延长整套结构的使用寿命。
