多孔组合式工装夹持定位基座结构

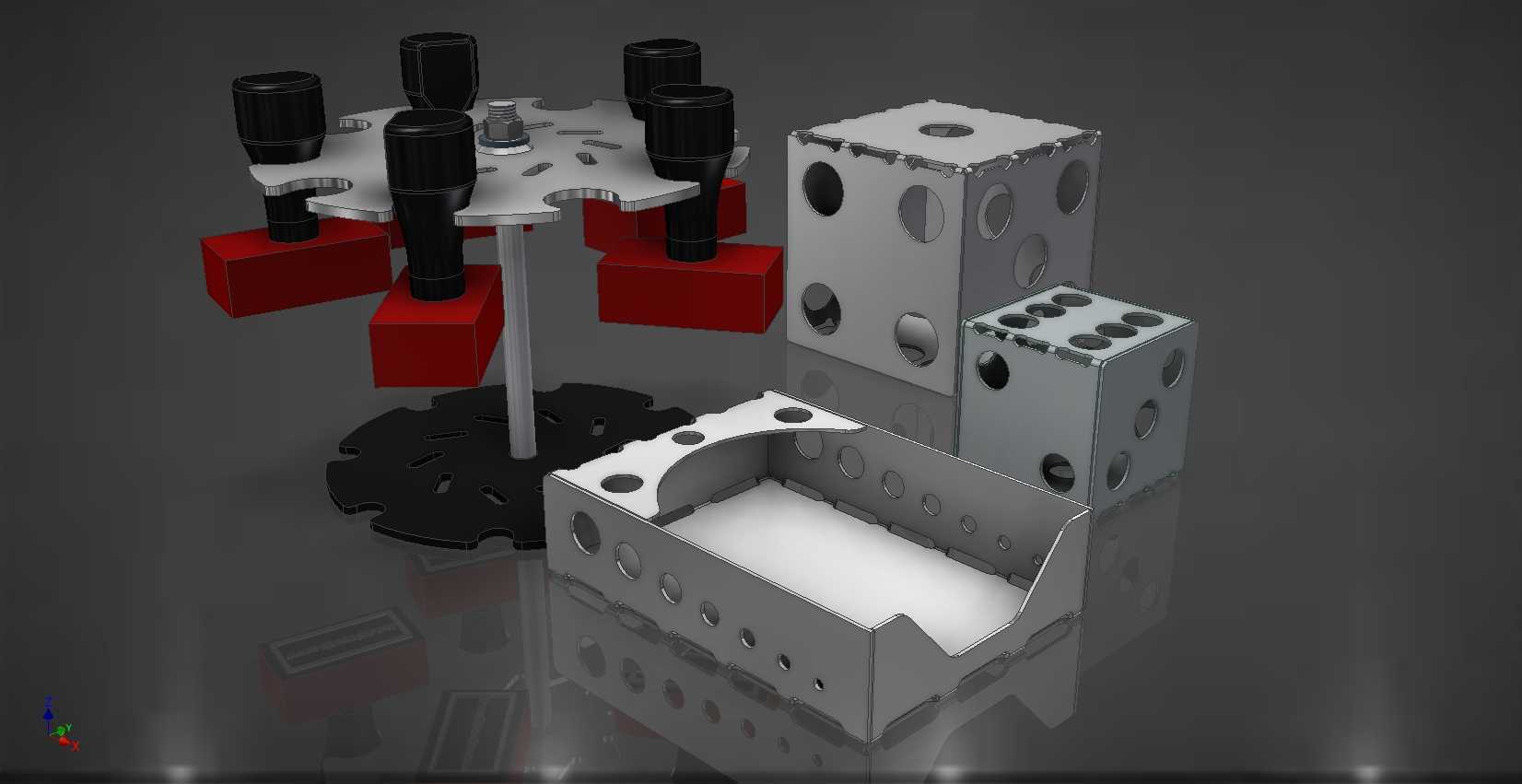

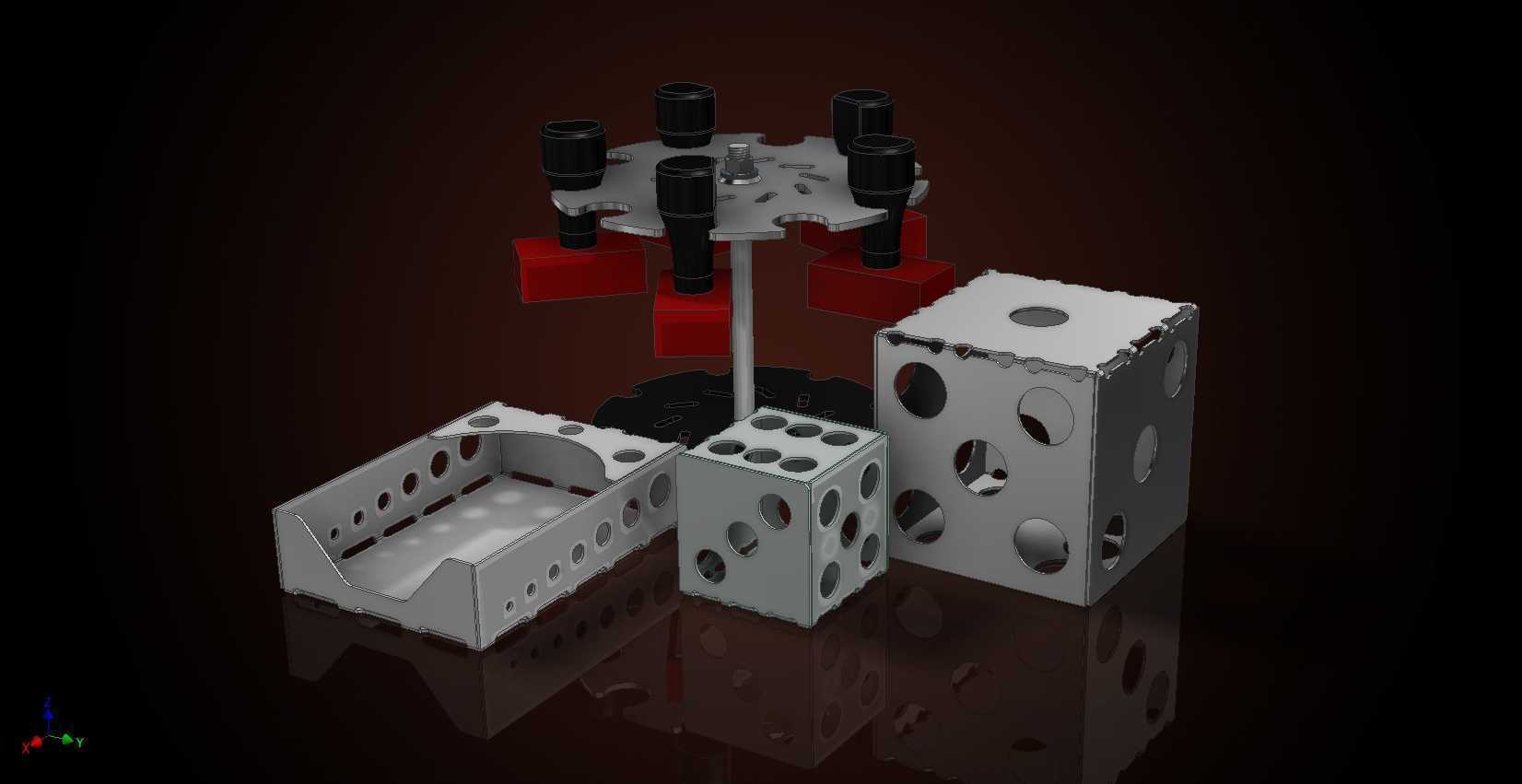

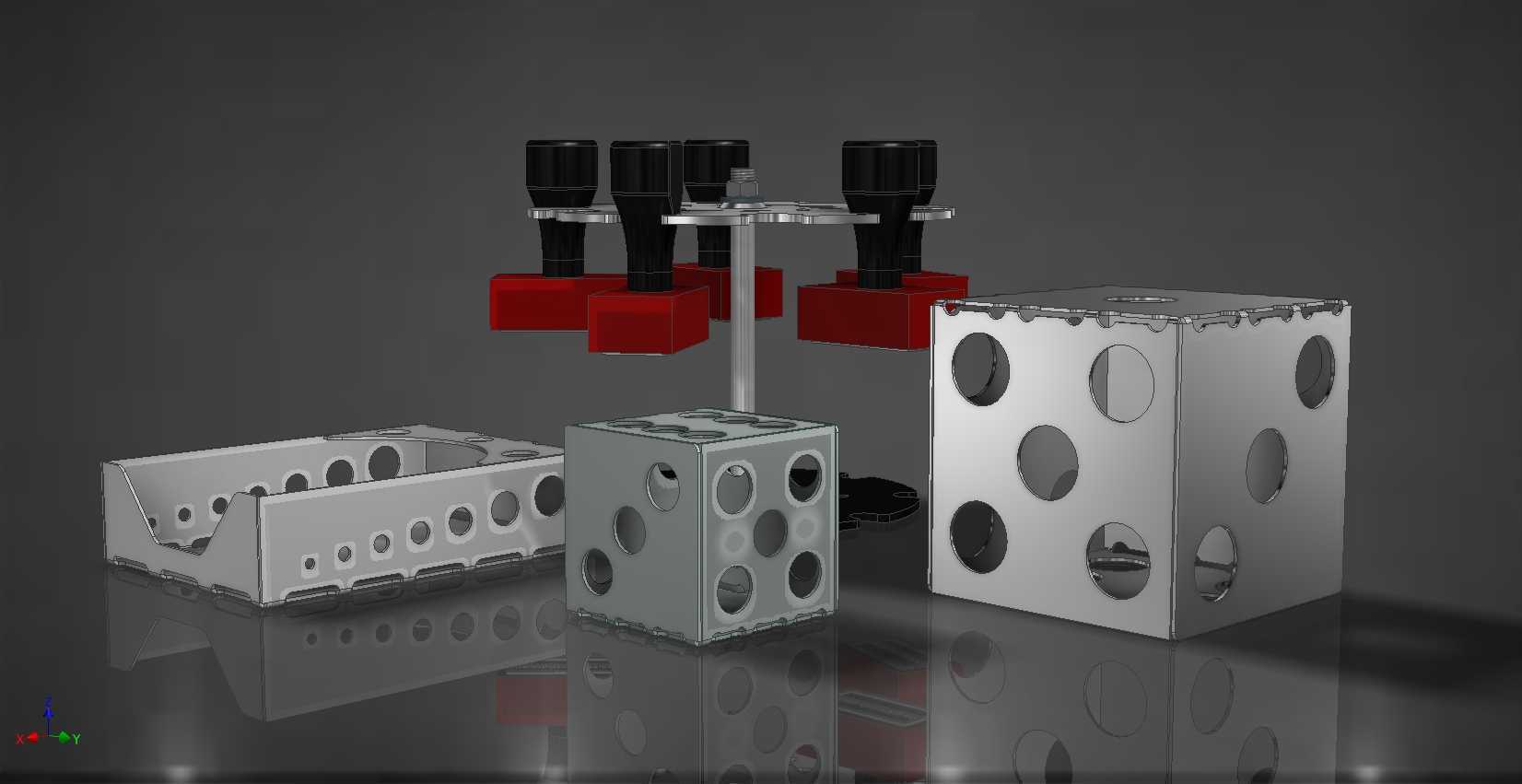

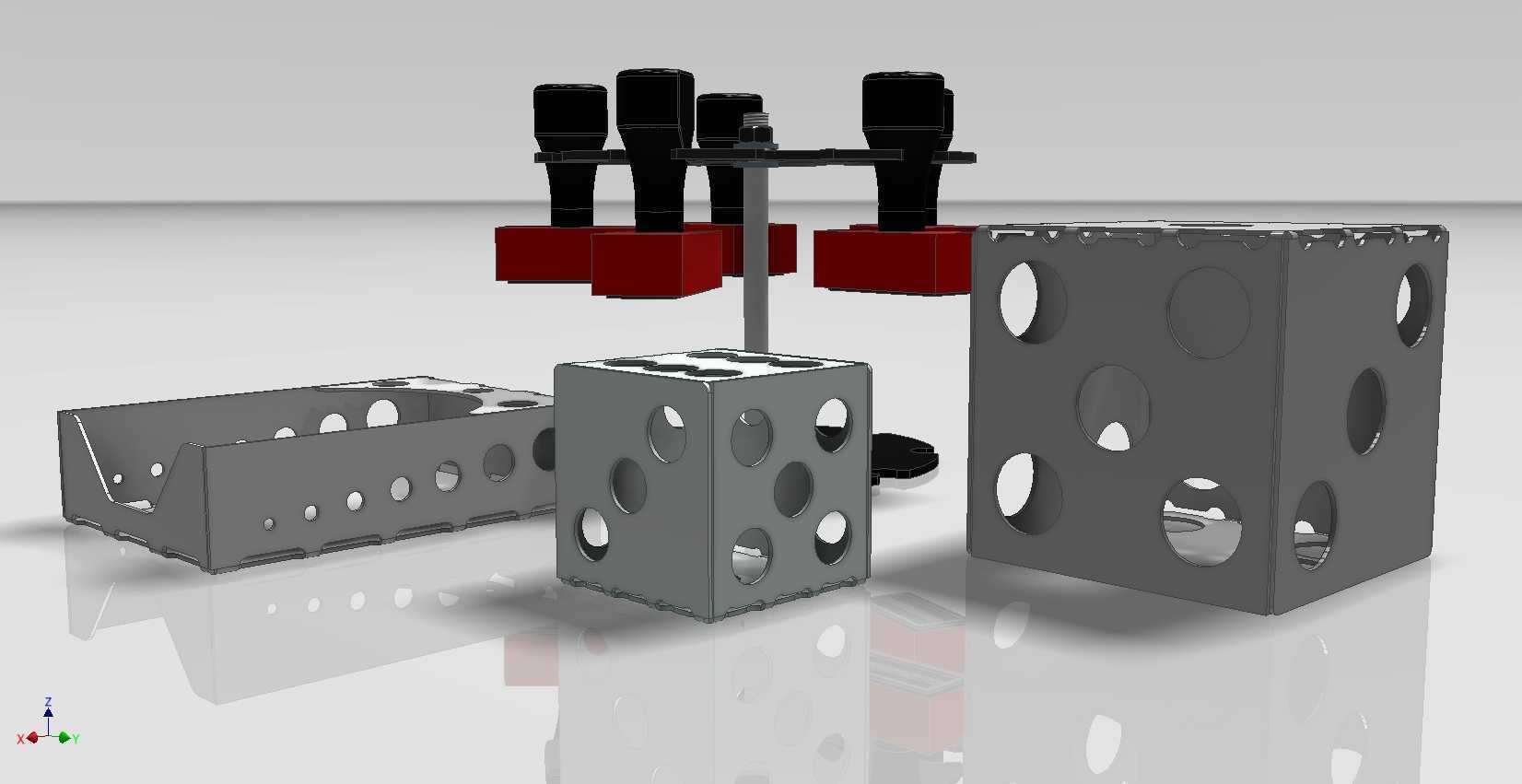

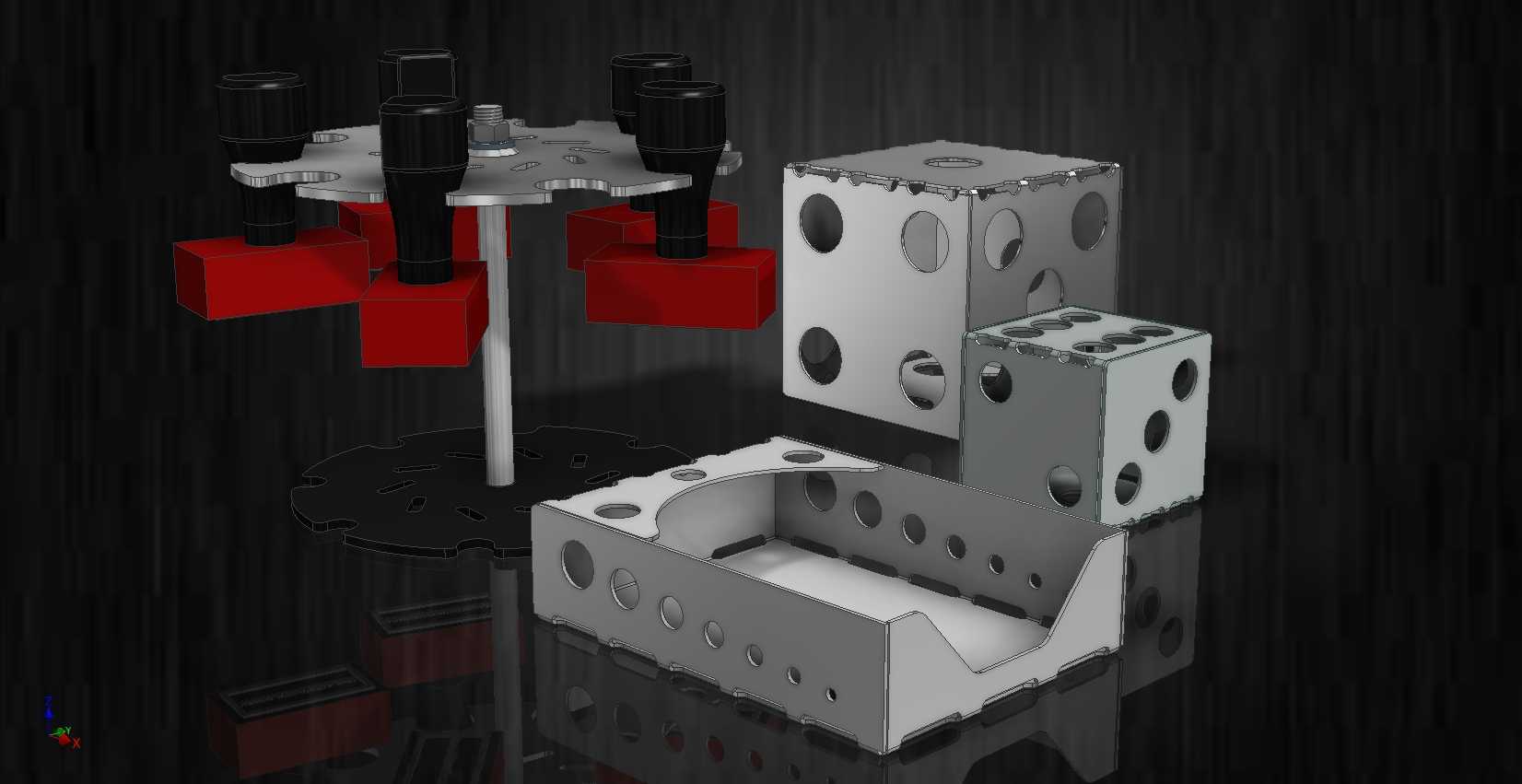

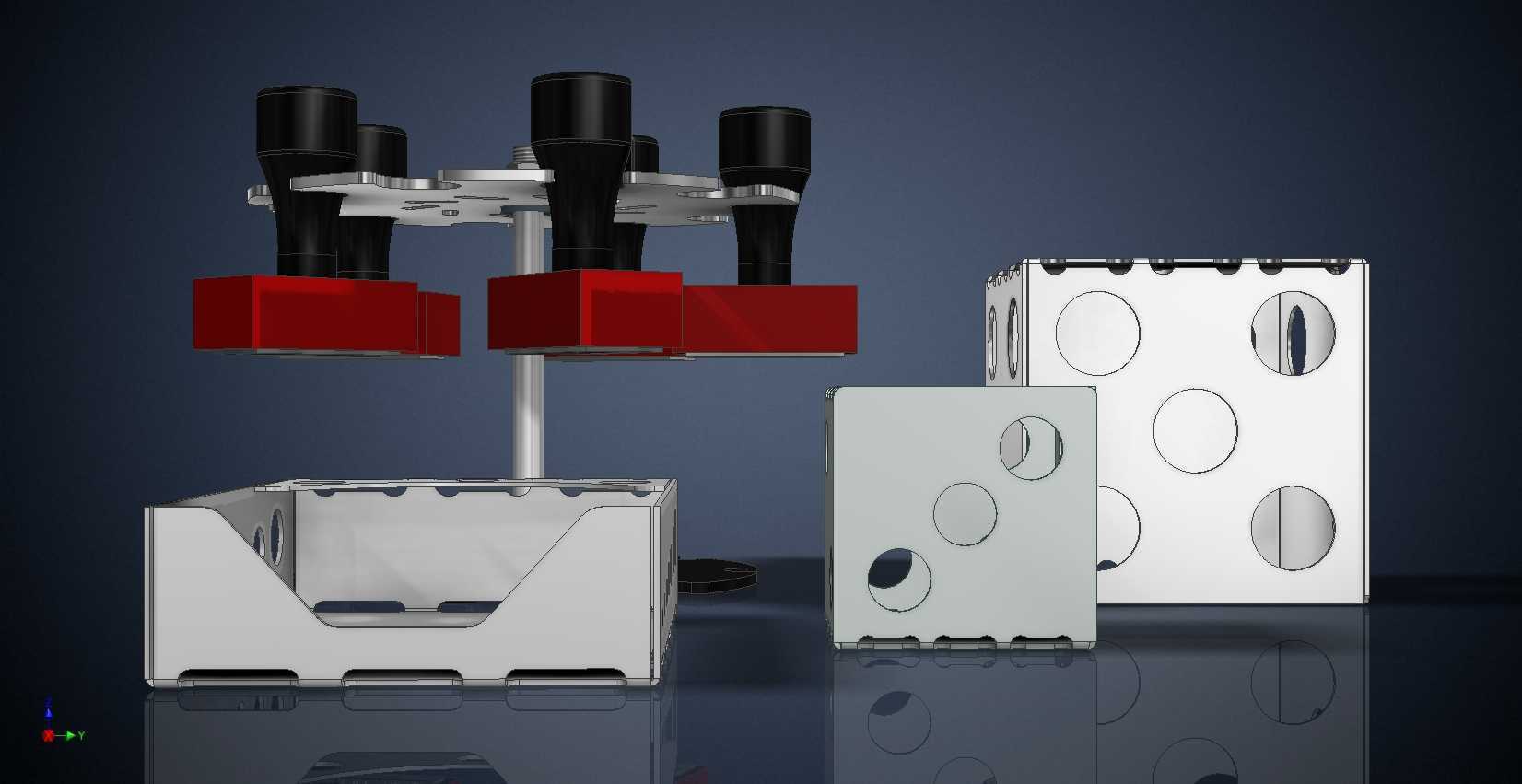

　　这套多孔组合式夹持定位结构，主要面向多工位小零件装夹、实验室工装搭建、教学演示教具以及小批量多品种零件的快速装夹场景，在精密装配、零件检测、小型工件铣削定位等工况下都能适配使用，相比传统定制化专用工装，它的组合灵活度更高，不需要针对单一零件单独制作定位块，能大幅缩短工装准备周期。从结构组成来看，整套结构包含三种不同规格的多孔立方基座、长条形多孔安装座以及四组带红色缓冲垫的按压式夹持组件，不同规格的基座可以根据待装夹零件的尺寸、定位需求自由组合摆放，不需要额外加工连接孔位，依靠基座表面的标准孔位就能完成相邻组件的锁紧固定。设计过程中优先考虑了安装边界的通用性，最小规格的立方基座边长控制在100mm以内，中等规格基座边长150mm，

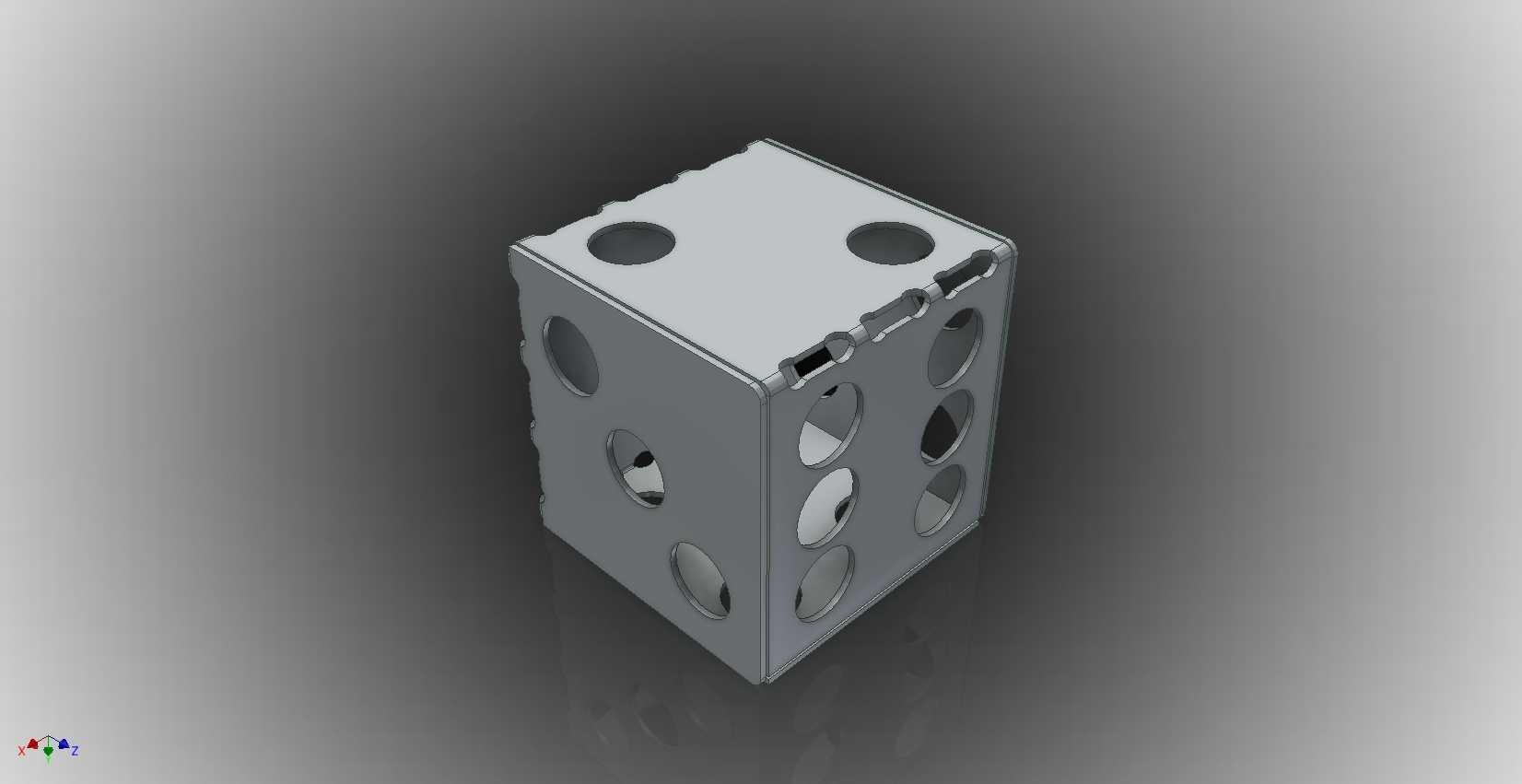

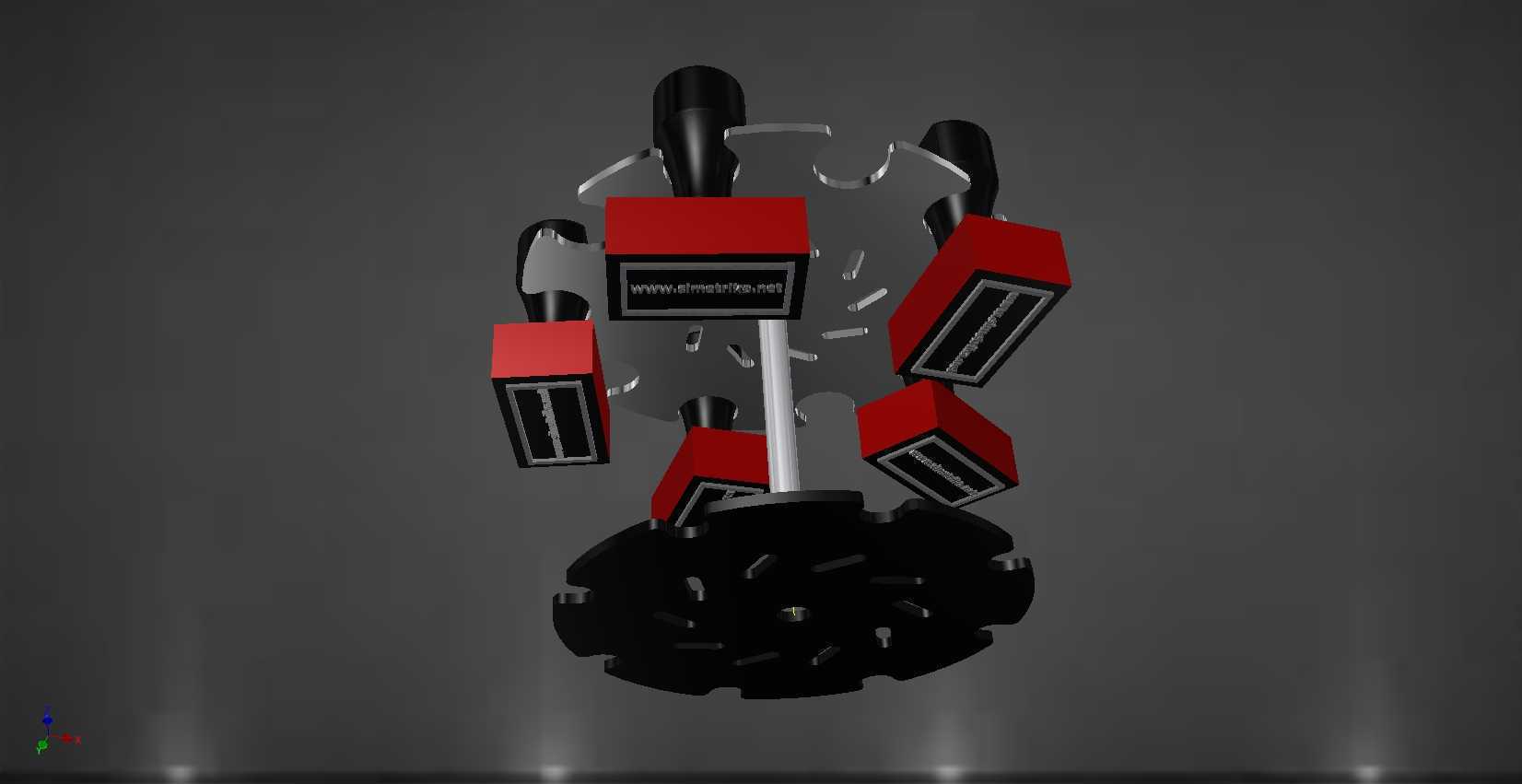

　　最大规格立方基座边长200mm，长条形安装座长度为300mm，所有基座的安装孔位采用等间距排布，孔位间距统一为25mm，既可以单独使用单个基座完成小型零件的六点定位，也可以将多个基座拼接成大尺寸安装平台，适配最大轮廓尺寸350mm以内的异形零件装夹。所有基座上的孔位分为两类，一类是贯穿的光孔，用于穿装锁紧螺栓实现基座之间或者基座与工作台的连接，另一类是带内螺纹的安装孔，用于安装定位销、夹紧头、支撑柱等标准工装配件，孔位在立方体的六个面上均有分布，不管是卧式摆放还是立式堆叠，都能找到对应的安装孔位，不会出现某一方向无孔可用的情况。夹持组件采用按压式快速锁紧结构，夹持头下方的红色缓冲垫采用聚氨酯材质，硬度控制在邵氏60度，

　　既可以保证夹持时的摩擦力，避免零件装夹后出现滑移，也不会在零件表面留下压痕，适合装夹表面质量要求较高的铝件、塑料件以及表面做过氧化处理的零件；夹持组件的支撑杆直径与基座上的安装孔直径匹配，可以直接插入任意孔位，调整夹持位置时不需要拆卸整个基座，只需要松开支撑杆的锁紧螺母就能滑动调整高度和水平位置，单组夹持组件的最大开合行程为40mm，最大夹持力可以达到150N，能够满足绝大多数小型零件的装夹夹紧力需求。在实际使用过程中，这套结构可以搭配不同的标准配件拓展功能，比如在孔位上安装定位销就能实现零件的孔系定位，安装V型块就能装夹轴类零件，安装压板就能完成板类零件的压紧，甚至可以在基座上安装小型气缸、传感器等元件，搭建简单的自动化检测工位。

　　设计时特意将所有基座的棱边做了C2倒角处理，避免操作人员在组合安装时被锐边划伤，基座的底面做了0.02mm的平面度公差控制，摆放在标准工作台上时不会出现晃动，不需要额外做调平处理就能满足一般的装夹定位精度要求，整套结构的所有零件都采用模块化设计，单个零件损坏后可以单独更换，不需要报废整套工装，长期使用的维护成本更低。针对教学场景的使用需求，这套结构的拆装组合不需要专用工具，只用普通内六角扳手就能完成所有组件的拆装，学生可以根据不同的装夹需求自由设计组合方式，能够直观理解六点定位原理、夹紧力方向选择、定位误差控制等工装设计核心知识点，相比传统的固定式教学教具，实操性更强。在小批量零件加工场景中，遇到异形零件没有合适工装的情况，可以快速用这套结构组合出适配的装夹方案，不需要等待工装设计加工周期，能够有效缩短小批量订单的交付周期，而且这套结构可以反复组合使用，不会像一次性专用工装那样用完就闲置浪费，对于多品种小批量生产的车间来说，能够大幅降低工装的库存成本和制作成本。
