户外集成式配电防护舱结构设计方案

　　这款户外集成式配电防护舱的设计，最初是针对城郊露天配电点位长期存在的设备受潮、非专业人员误触、外力磕碰损坏等实际运维痛点展开的，区别于传统落地式配电柜的单一柜体结构，整体采用舱室化集成思路，将多组配电板、配套接线端子、运维操作空间整合在同一个封闭防护空间内，从根源上降低户外复杂环境对配电设备的侵蚀概率。

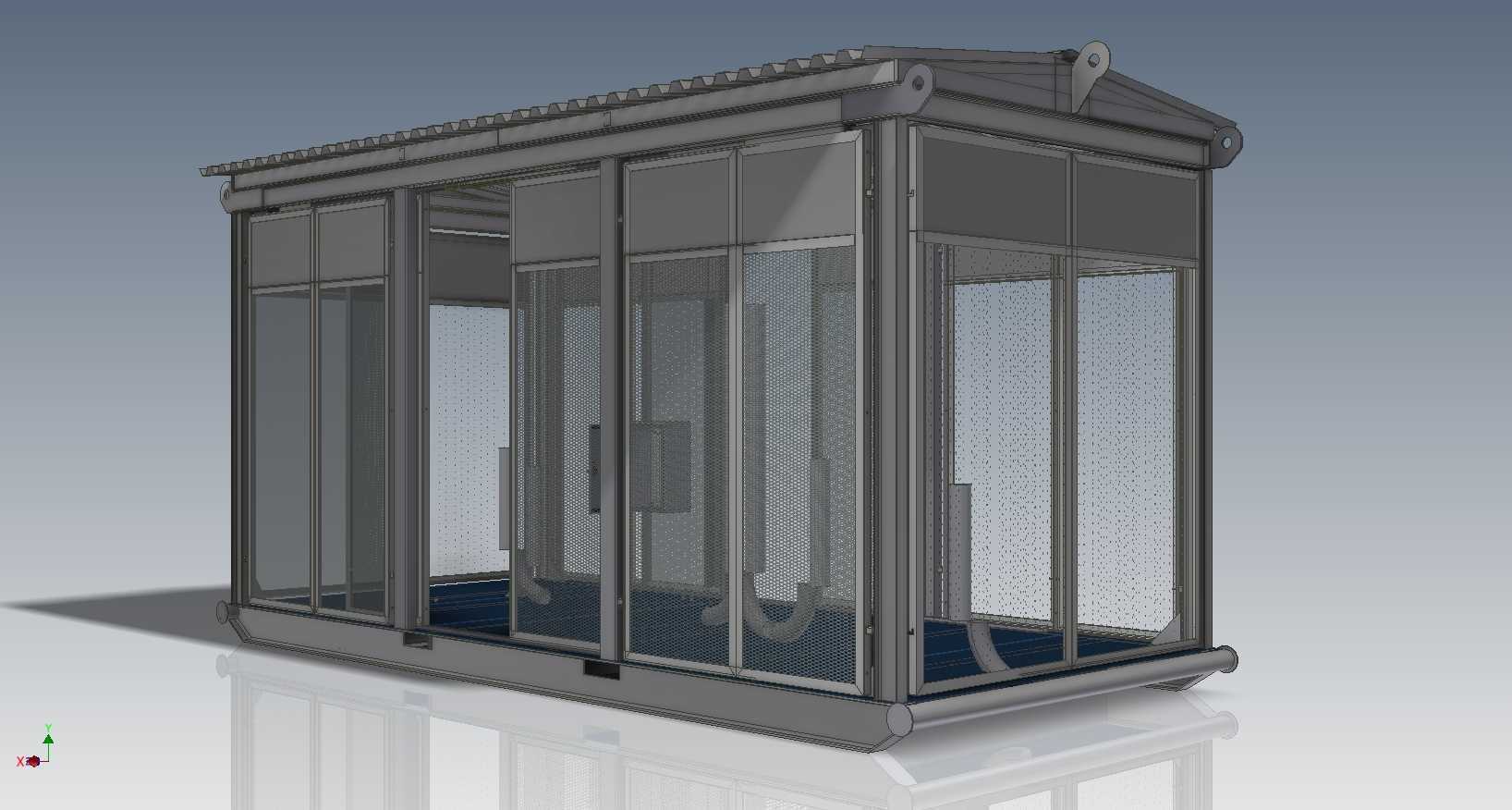

　　从结构布局来看，舱体底部采用一体化冲压成型的防滑承载底座，底座表面做了凹凸防滑纹路处理，既可以避免运维人员进入舱内操作时脚底打滑，也能在底座表层形成导流槽，雨天渗入的积水可以顺着纹路快速从舱体底部的预留排水孔排出，不会在舱内形成积水浸泡配电元件。底座边缘做了120mm高的翻边围挡，安装时可以直接与现场预制的混凝土基础通过膨胀螺栓固定，安装边界要求基础平面水平度误差不超过3mm/m，避免舱体长期放置出现框架扭曲变形，影响门体开合精度。

　　舱体的主体框架采用矩形钢管拼焊成型，所有焊接位置都做了打磨清渣后喷塑处理，框架的立柱与横梁连接位置预留了标准安装孔位，既可以固定内部的配电板安装导轨，也能根据现场配电回路的数量调整安装横梁的高度，适配不同规格的配电元件安装需求。舱体的侧壁采用双层结构设计，外层是压型金属瓦楞板，内层是钢丝防护网搭配绝缘衬板，既可以抵御户外的风沙、碎石撞击，也能防止小型动物从侧壁缝隙钻入舱内触碰带电部件，同时网状结构不会完全封闭舱内空间，保证设备运行过程中的自然通风散热，避免夏季高温时段舱内温度过高触发配电设备过热保护。

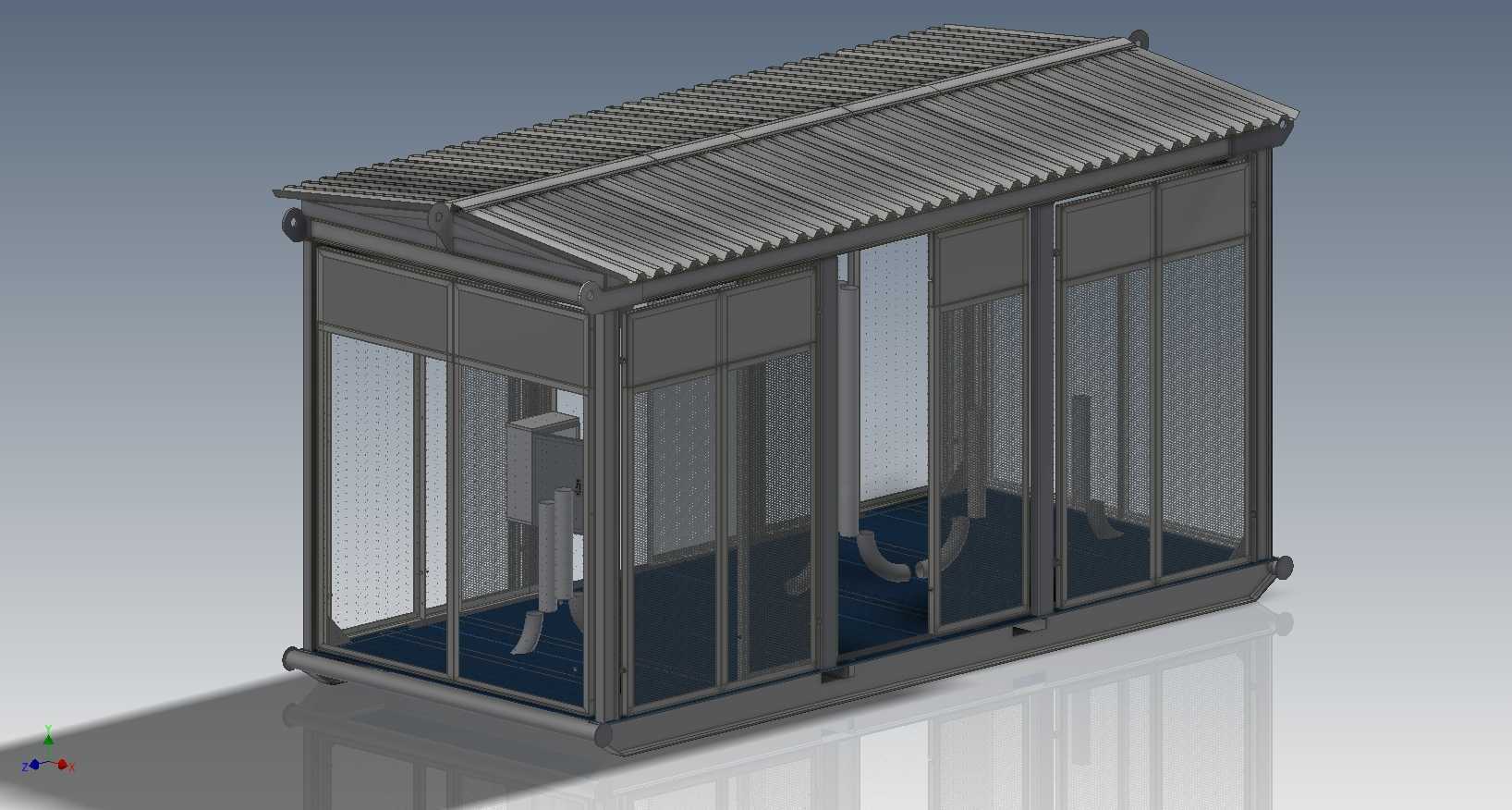

　　舱顶采用双坡斜顶设计，坡度设置为15度，这个角度既可以保证雨天雨水快速顺着坡面流下，不会在顶部形成积水渗漏，也不会因为坡度过大导致顶部积雪滑落时砸伤周边过往人员，顶部的瓦楞板与框架连接位置全部打了耐候密封胶，密封胶的选型适配-30℃到60℃的户外环境温度区间，避免长期冷热交替出现胶层开裂漏水的问题。舱顶的四个角预留了吊耳安装位，现场安装时可以直接通过吊装设备整体吊运就位，不需要现场零散拼接框架，大幅缩短户外施工的安装周期。

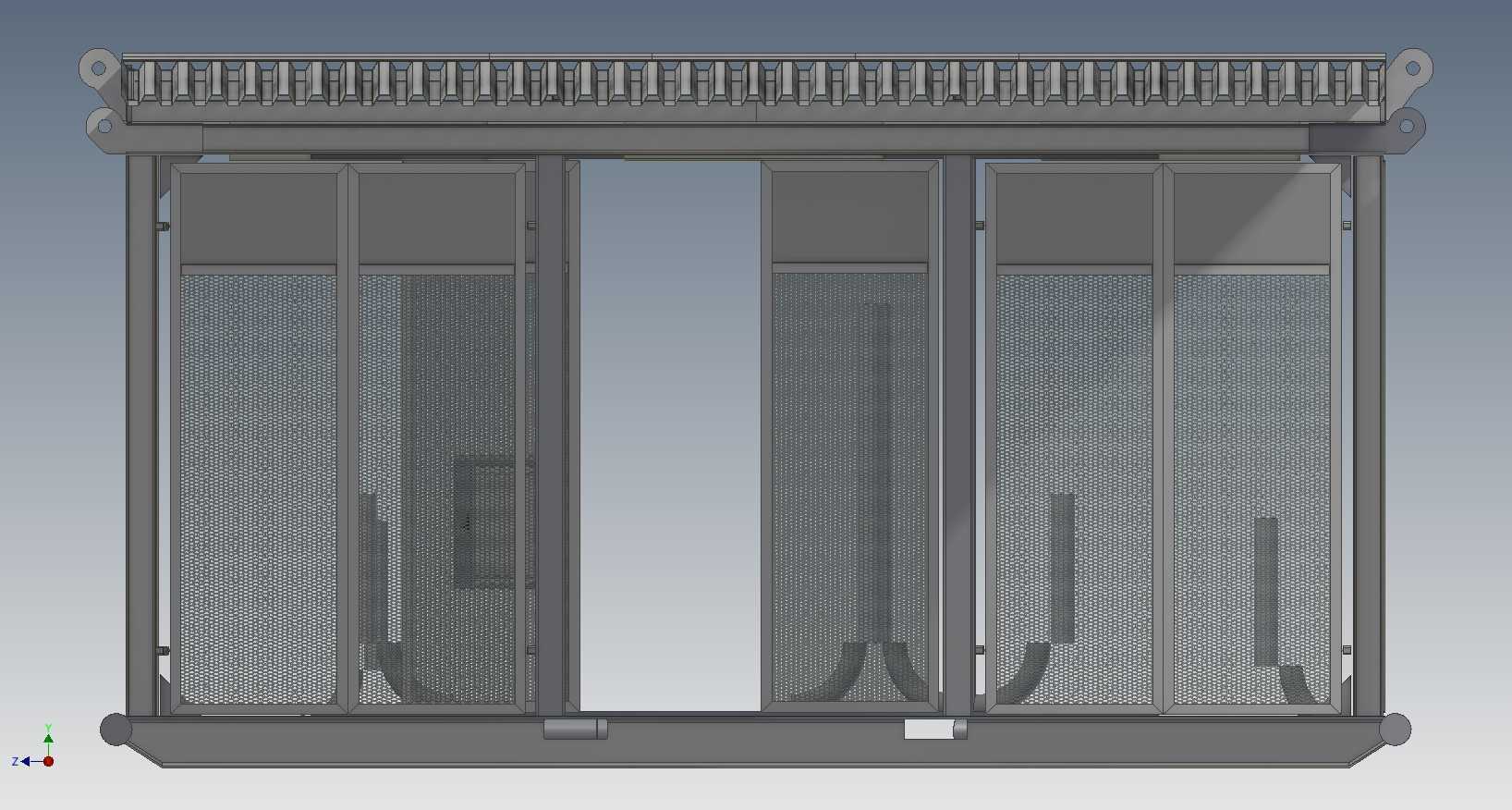

　　舱体正面设置了双开式防护门，门体采用与侧壁一致的框架加钢丝网结构，门轴采用带自润滑功能的不锈钢合页，开合角度可以达到180度，运维作业时可以将门体完全贴靠在舱体侧壁，不会占用操作通道空间。门体上配备了通用型电力锁具，只有持有对应钥匙的运维人员才能开启舱门，从物理层面杜绝无关人员随意进入触碰带电设备的风险。

　　在内部功能分区上，舱内靠近后壁的位置预留了整块配电板安装区域，安装板采用绝缘阻燃的环氧树脂板材，所有进出线的开孔都设置在舱体底部的底座位置，线缆穿入后会用防火密封胶泥封堵孔隙，既可以防止爬虫顺着线缆缝隙进入舱内，也能在出现线缆火情时延缓火势蔓延。舱内地面除了防滑纹路之外，还在操作站立区域预留了绝缘胶垫的铺设凹槽，胶垫铺设后与底座表面齐平，不会出现凸起绊倒运维人员的问题。

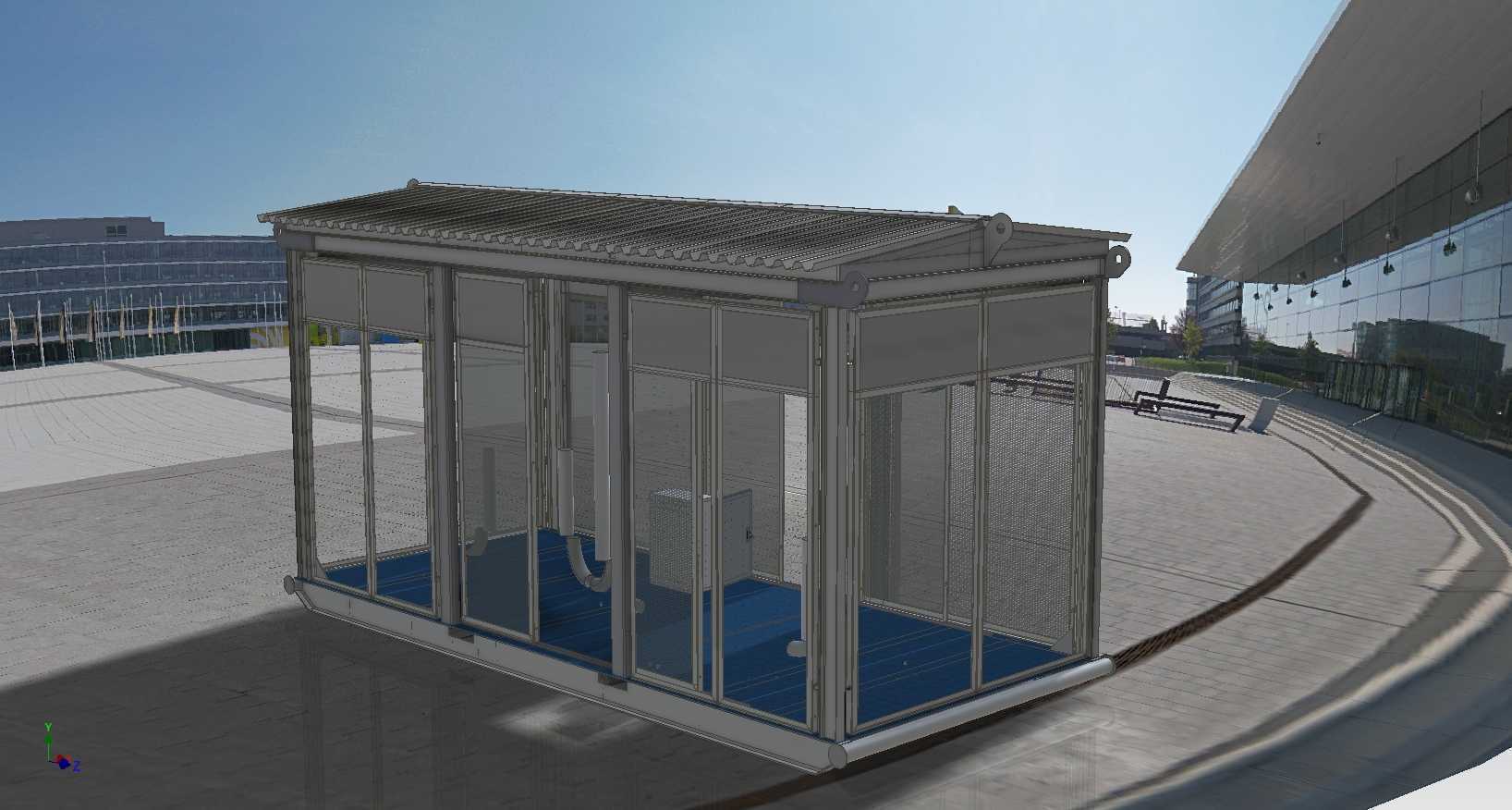

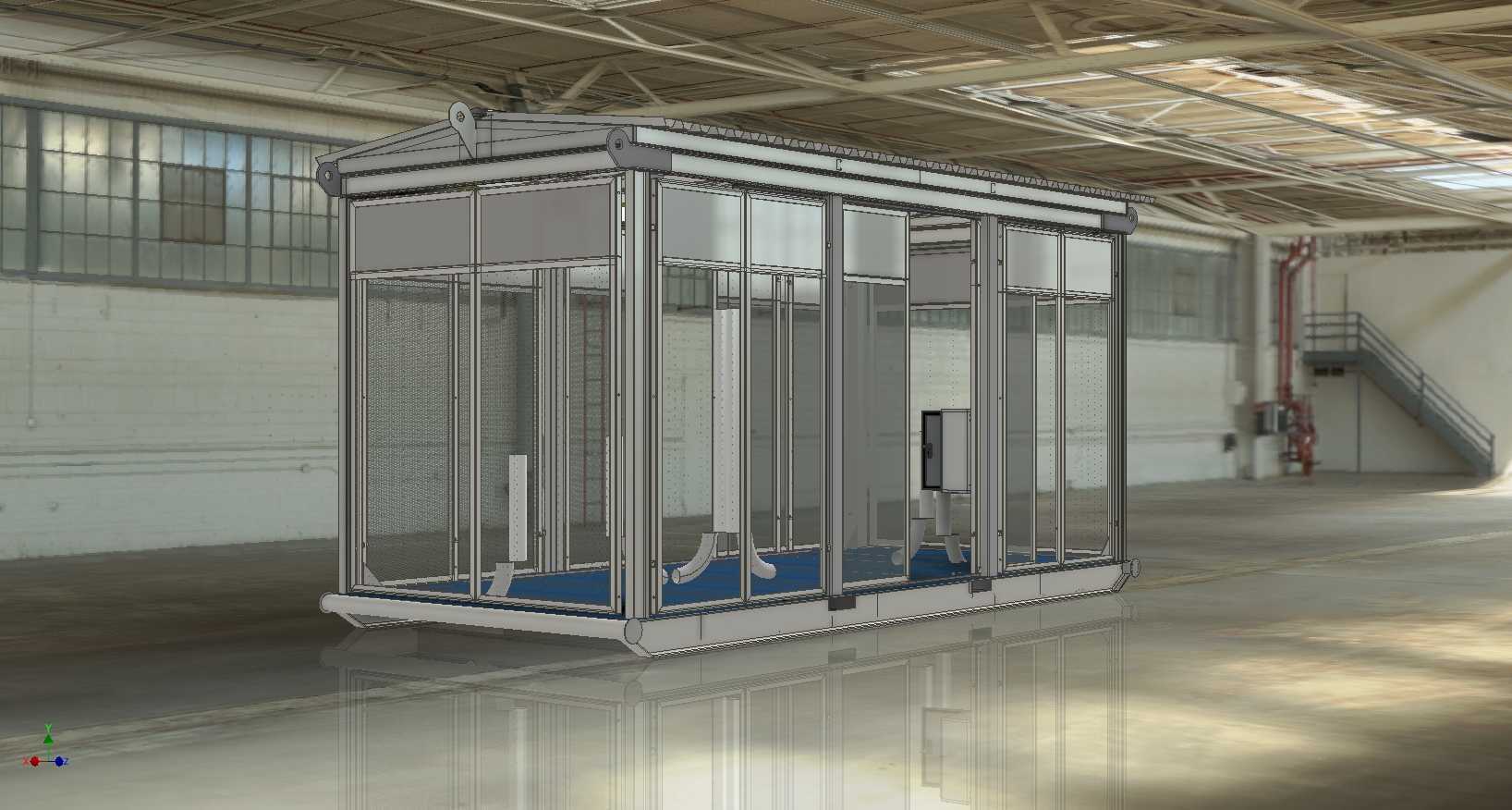

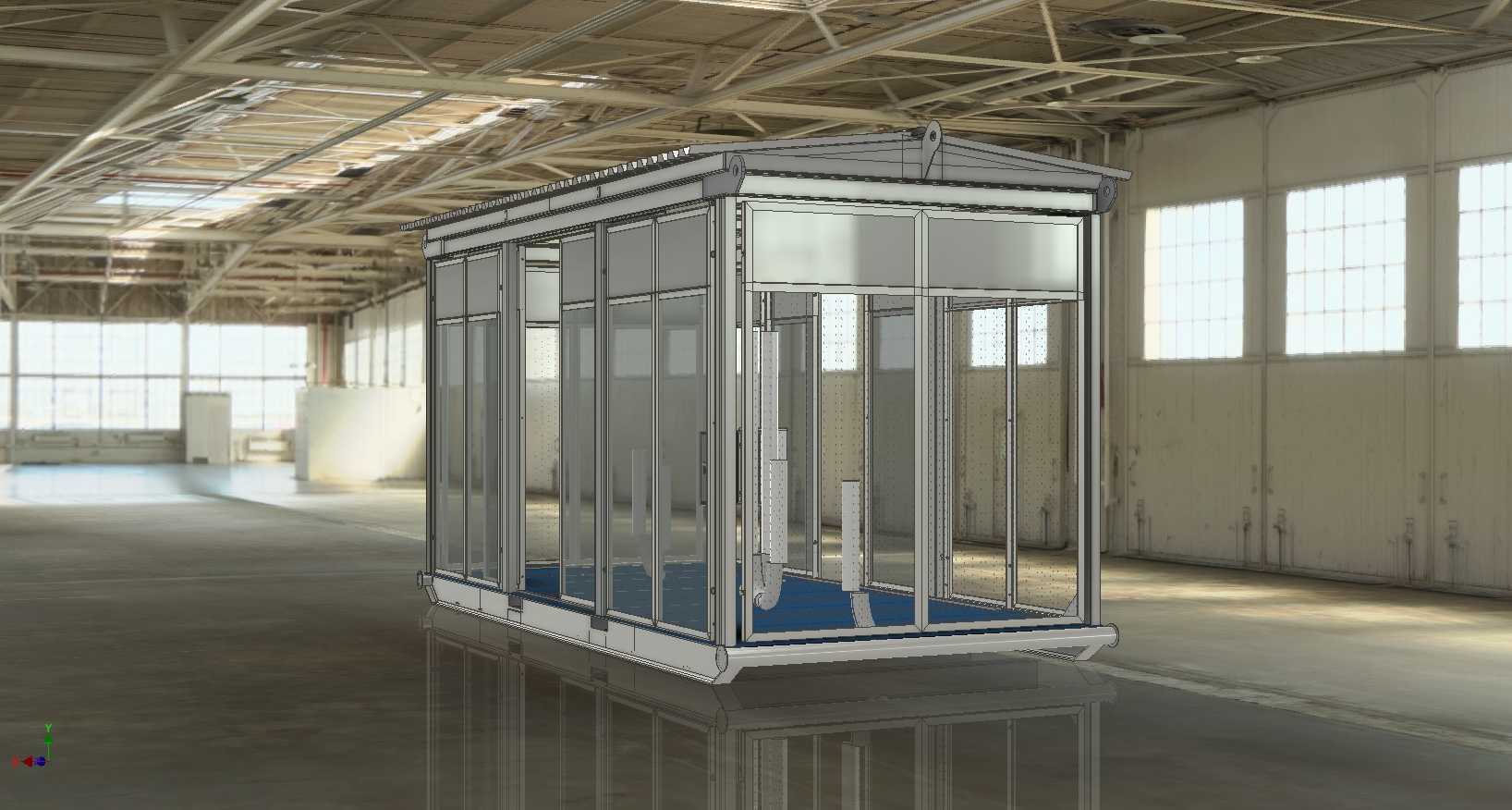

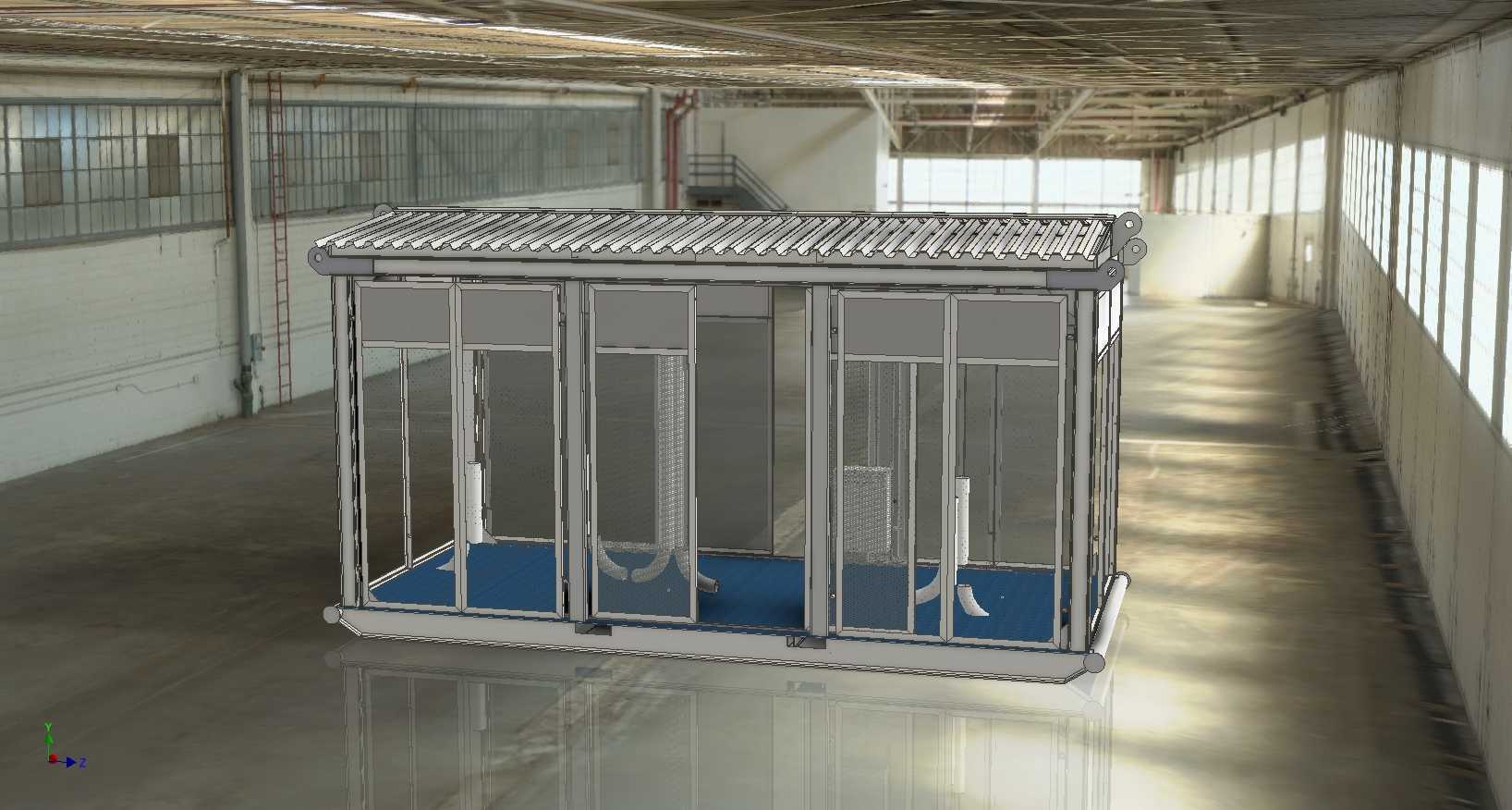

　　设计过程中也充分考虑了不同应用场景的适配性，整体舱体的外形尺寸控制在长3200mm、宽1800mm、总高2600mm的范围内，这个尺寸既可以满足常规4-6组低压配电板的安装需求，也能适配大部分城郊、园区、厂区路边的现有配电点位基础，不需要对原有场地做大规模的土建改造。框架的所有外露金属件都做了户外级喷塑处理，涂层厚度不低于80μm，可以抵御户外紫外线照射、酸雨腐蚀，正常使用场景下的防护寿命不低于15年。

　　不同于传统配电柜只考虑设备本身的防护，这款防护舱把运维人员的操作安全也纳入了设计范围，除了底部的防滑结构、绝缘胶垫铺设位之外，舱体内部的框架边角全部做了圆角打磨处理，避免运维人员在狭窄空间内操作时磕碰受伤。舱内的通风结构设计也经过了反复验证，在侧壁防护网、底部排水孔的共同作用下，舱内的空气可以形成自然对流，即使在夏季满负荷运行状态下，舱内温度与外部环境温度的差值不会超过5℃，不需要额外加装强制排风设备，既降低了制造成本，也减少了后期运维的故障点。
