以斯图法气体处理集成装置结构设计

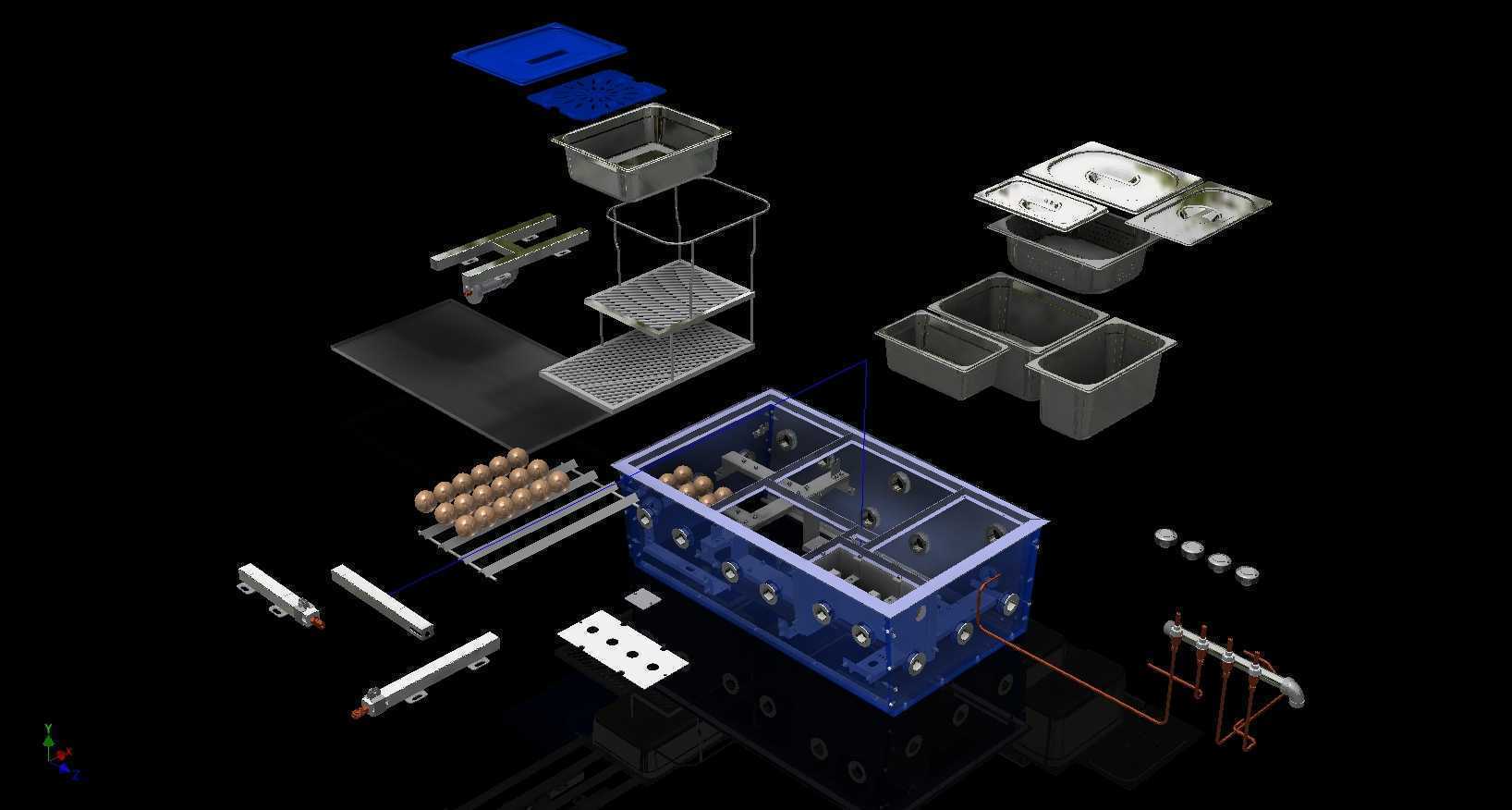

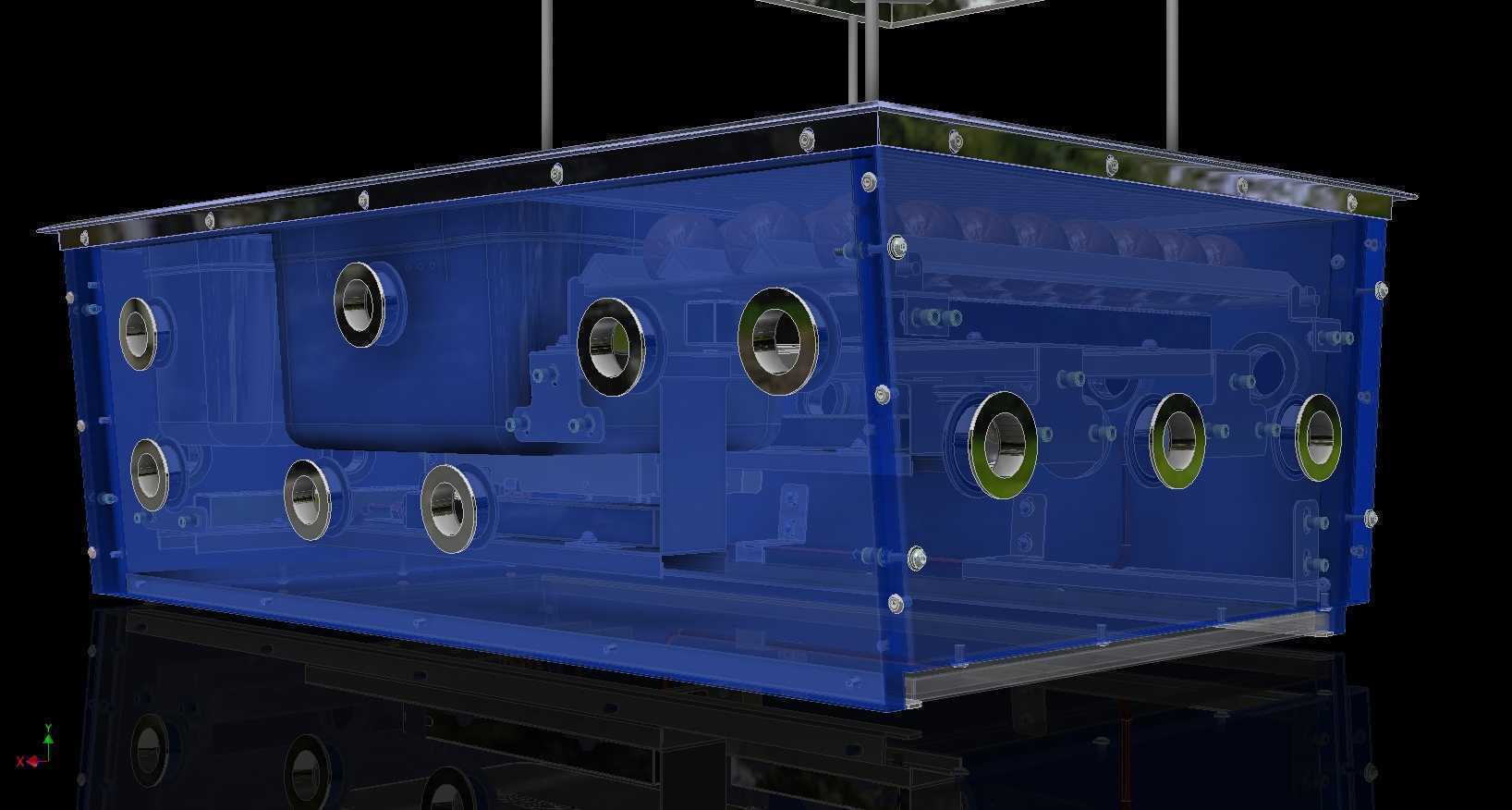

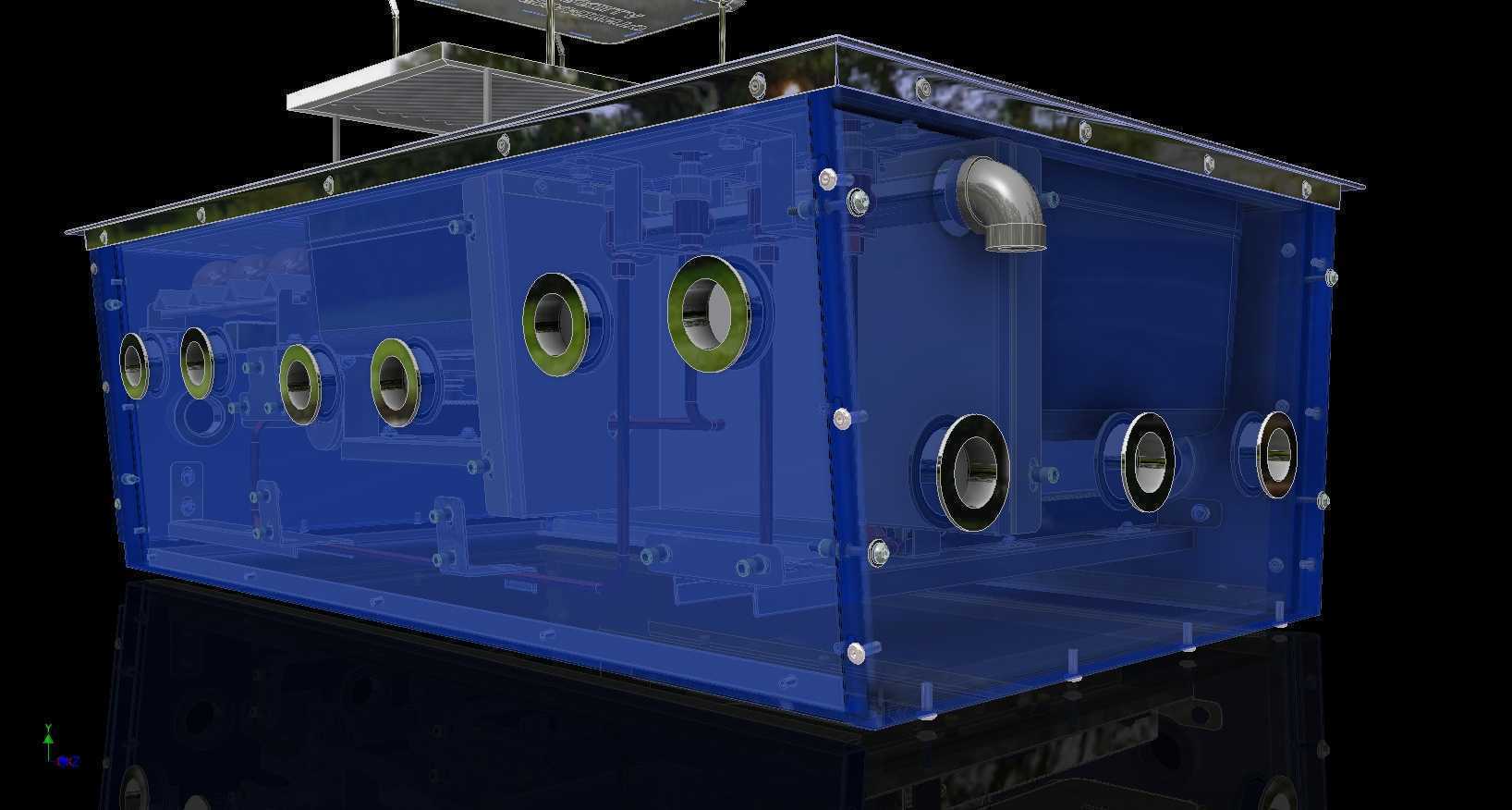

　　这套集成装置的结构设计围绕快速抗氧化反应的工艺需求展开，从爆炸视图可以清晰看到整套设备采用分层模块化的装配逻辑，核心反应腔体作为整个装置的承载主体，采用蓝色钣金折弯焊接成型的箱式结构，腔体侧壁预留了多组传感器安装位与气路接口，所有接口的位置排布都提前做了安装间隙校核，保证外接管路与电气元件装配时不会出现干涉问题。腔体内部设置了多层置物栅格，栅格采用冲孔网板搭配不锈钢支撑框架的结构，既可以保证反应过程中气体的均匀流通，也能承载待处理工件的重量，栅格的支撑导轨采用抽拉式设计，和箱体内部的安装槽采用间隙配合，抽拉阻力控制在合理区间，方便操作人员取放物料。

　　在核心腔体的上方，配置了两组独立的储物槽结构，储物槽采用食品级注塑成型工艺，边缘做了翻边加强处理，可分别存放预处理辅料与反应后的成品工件，储物槽上方配套的盖板带有嵌入式密封胶条，闭合后可以实现槽体的半密封状态，避免外界杂质进入槽内污染物料。装置左侧配置的线性导轨组件，是整套设备物料输送的核心结构，导轨采用双列滚珠直线导轨，搭配滑动座上的定位挡块，可以实现物料托盘的精准到位，导轨的安装基准面和腔体进料口的平面度公差控制在0.1mm以内，保证托盘推送过程中不会出现卡滞。

　　气路系统的排布沿着腔体右侧的走线槽布置，从进气端的快插接口开始，依次经过流量调节组件、气体分布器，最终接入腔体内部的喷气排管，喷气排管上的喷孔采用等距错位排布，保证进入腔体的抗氧化气体可以均匀覆盖所有置物层的工件表面，不会出现局部气体浓度不足的反应死角。装置底部配置了四个可调式支撑脚，支撑脚的调节行程为50mm，可以适应不同平整度的安装地面，保证整套设备放置时的水平度，避免因设备倾斜导致内部积液或者物料滑落的问题。

　　从安装边界来看，整套装置的整体外轮廓尺寸适配常规车间的标准工作台面，宽度控制在800mm以内，深度控制在600mm以内，不需要额外预留过大的安装空间，设备后侧预留了100mm的走线与走管空间，外接的气路与电气线路都可以从后侧的过线孔接入，不会占用设备正面的操作空间。上盖部分采用透明视窗设计，操作人员不需要打开盖板就可以直接观察内部的反应状态，视窗和上盖框架之间采用耐高温密封胶粘接，保证反应过程中气体不会从视窗缝隙泄漏。

　　整套设备的紧固件全部采用内六角圆柱头螺钉，不同部位的螺钉长度都经过严格选配，避免出现螺钉过长穿透板材或者过短啮合牙数不足的问题，所有钣金件的棱边都做了倒角去毛刺处理，避免装配和操作过程中划伤操作人员。物料托盘采用镂空网格结构，既可以减轻自身重量，也能保证气体可以顺利穿过托盘到达下层工件，托盘前端设置了拉手结构，方便操作人员抽拉操作。在装置的前端下方，配置了两组抽屉式收集槽，可以收集反应过程中产生的少量冷凝液或者物料碎屑，收集槽采用抽拉式结构，清理时不需要打开设备主腔体，直接抽出槽体即可完成清理作业，大幅降低日常维护的操作难度。
