工业低压配电柜内部结构三维设计

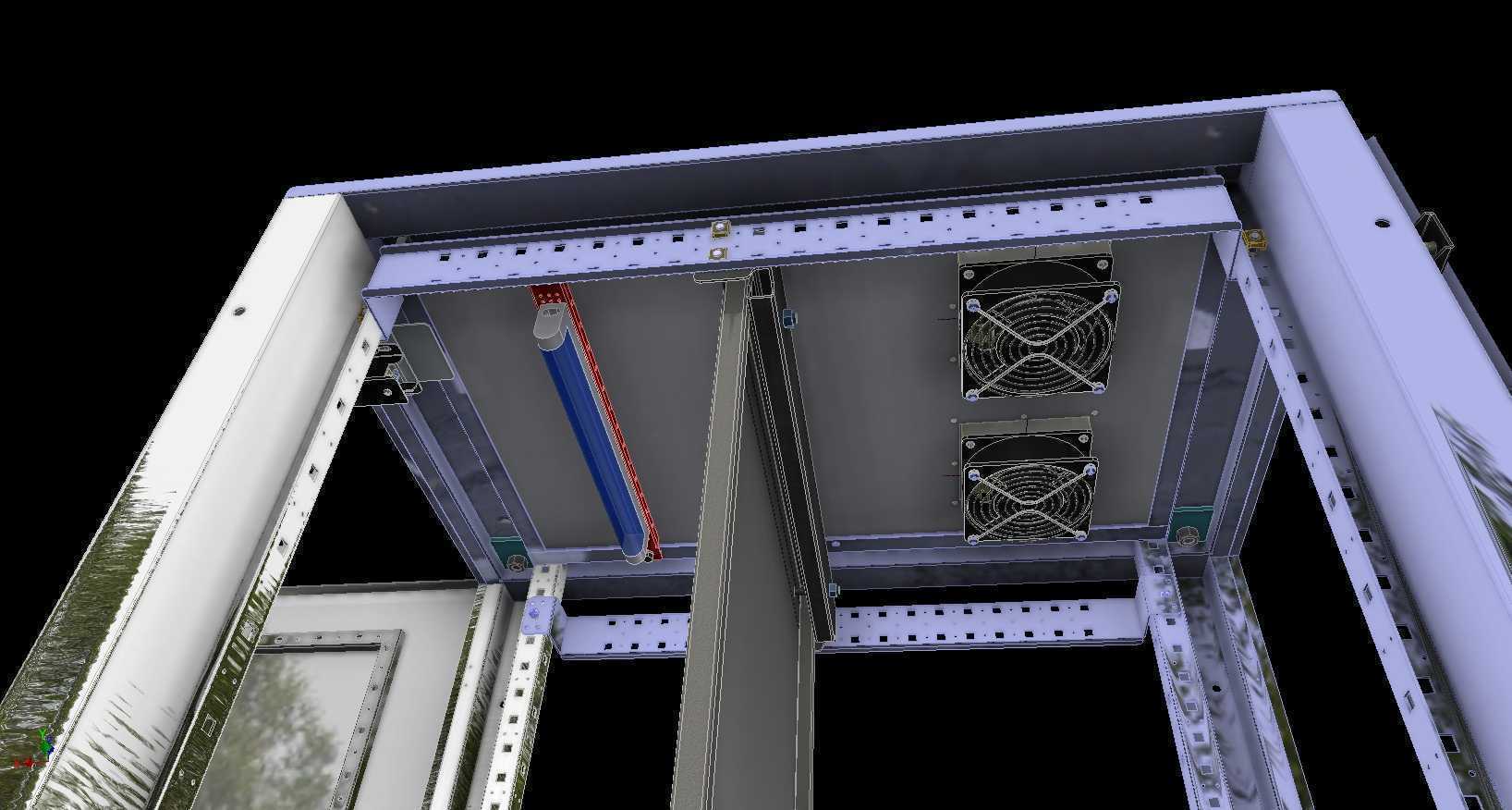

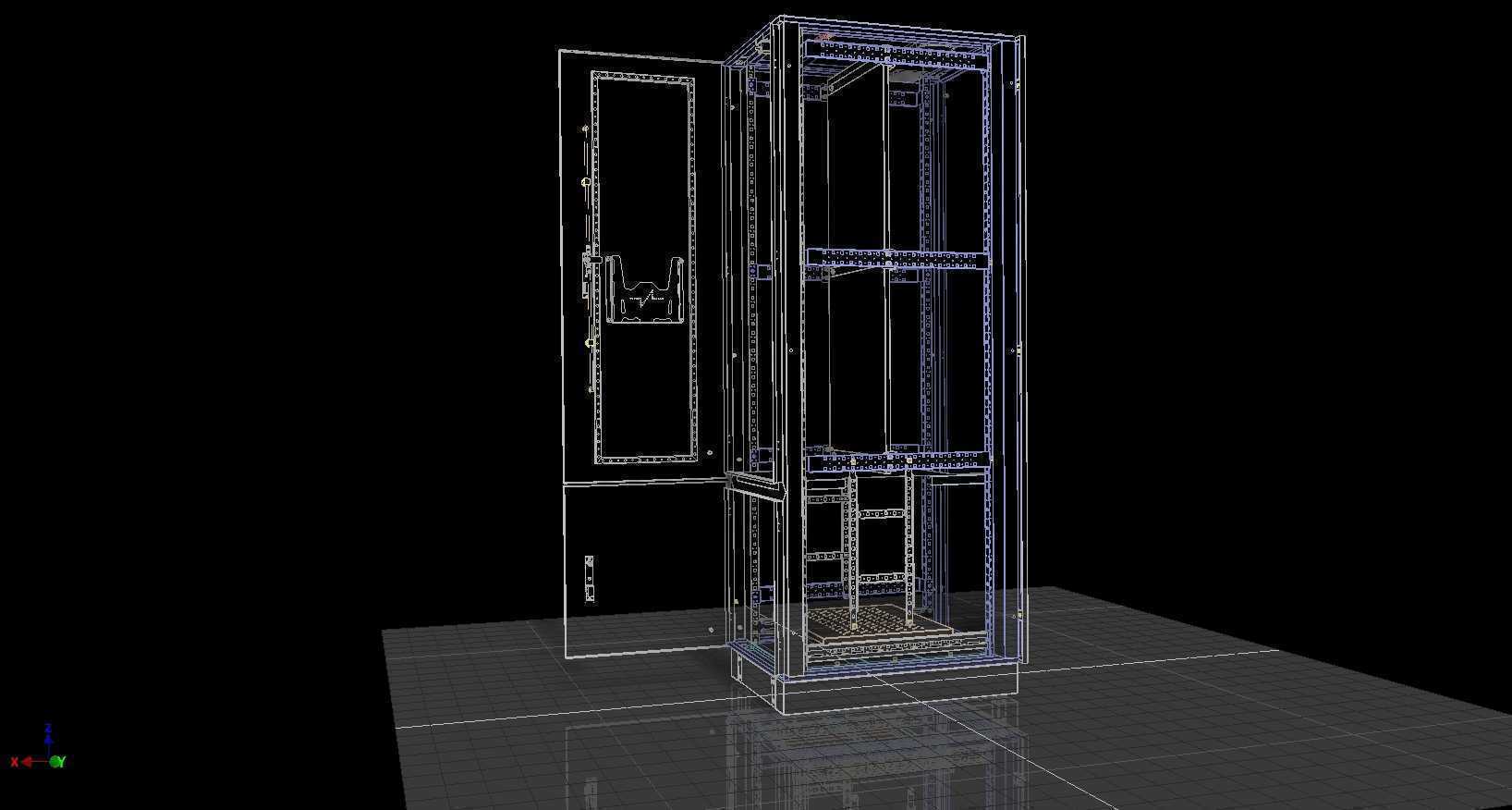

　　这套三维结构完整还原了工业场景下常用的落地式低压配电柜内部装配状态，日常应用覆盖车间动力配电、楼宇进线配电、小型设备集群供电分配等场景，承担进线电源分断、支路回路保护、负载电能分配的核心作用，是工业供配电链路里末端配电的核心承载设备。从结构设计逻辑来看，整体采用拼装式钣金框架作为承载主体，框架立柱预留了等间距模数化安装孔位，孔位间距匹配行业通用的电气元件安装尺寸，既可以适配不同规格的安装梁、导轨的固定需求，也能根据内部元件的排布灵活调整安装层的高度，不需要额外在框架上二次钻孔，大幅提升现场改装和元件调整的效率。柜体内部预留了独立的散热风道区域，图中可见的上下排布轴流风机安装位，是针对柜内发热元件集中区域设计的强制风冷通道，

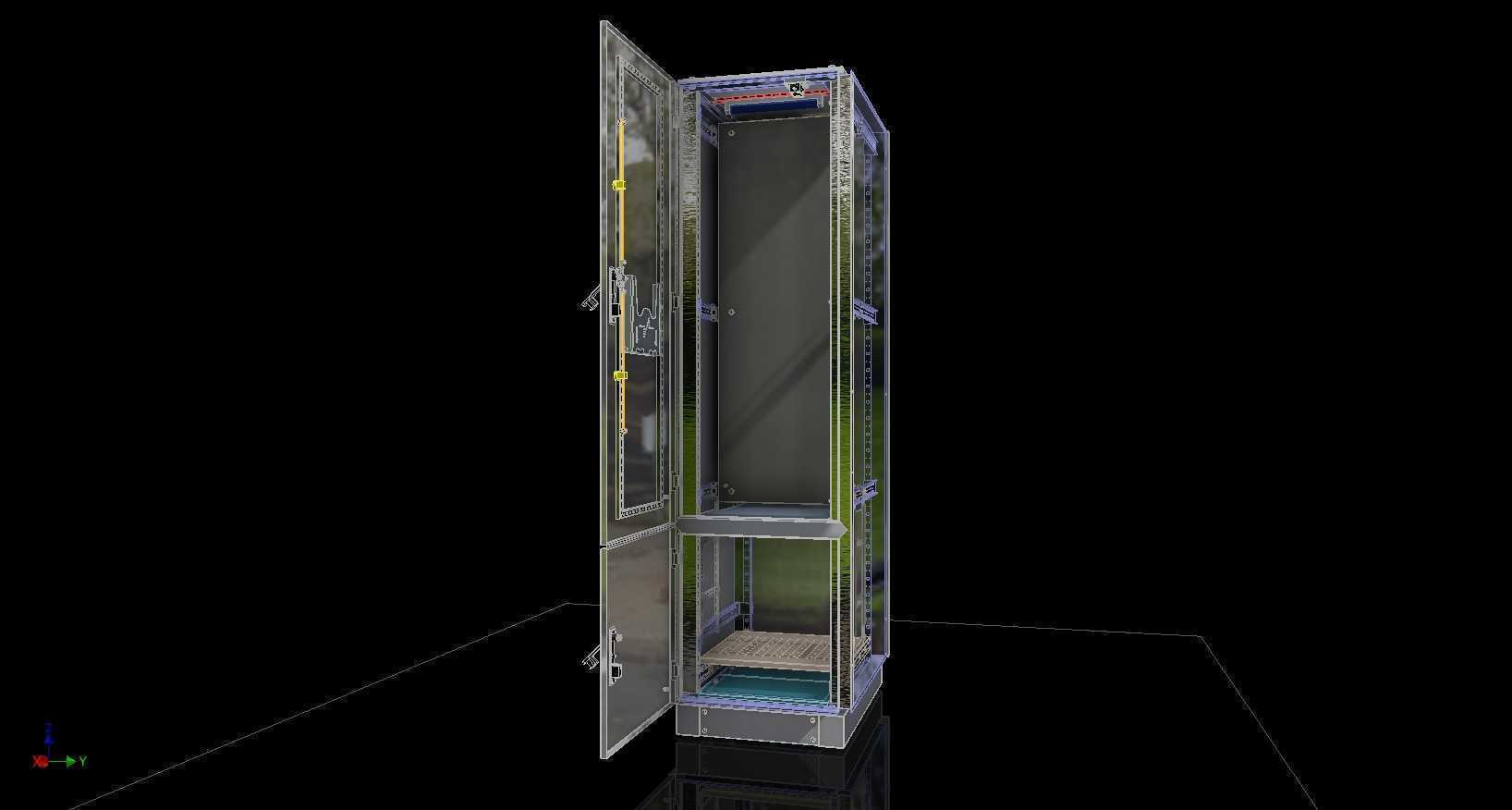

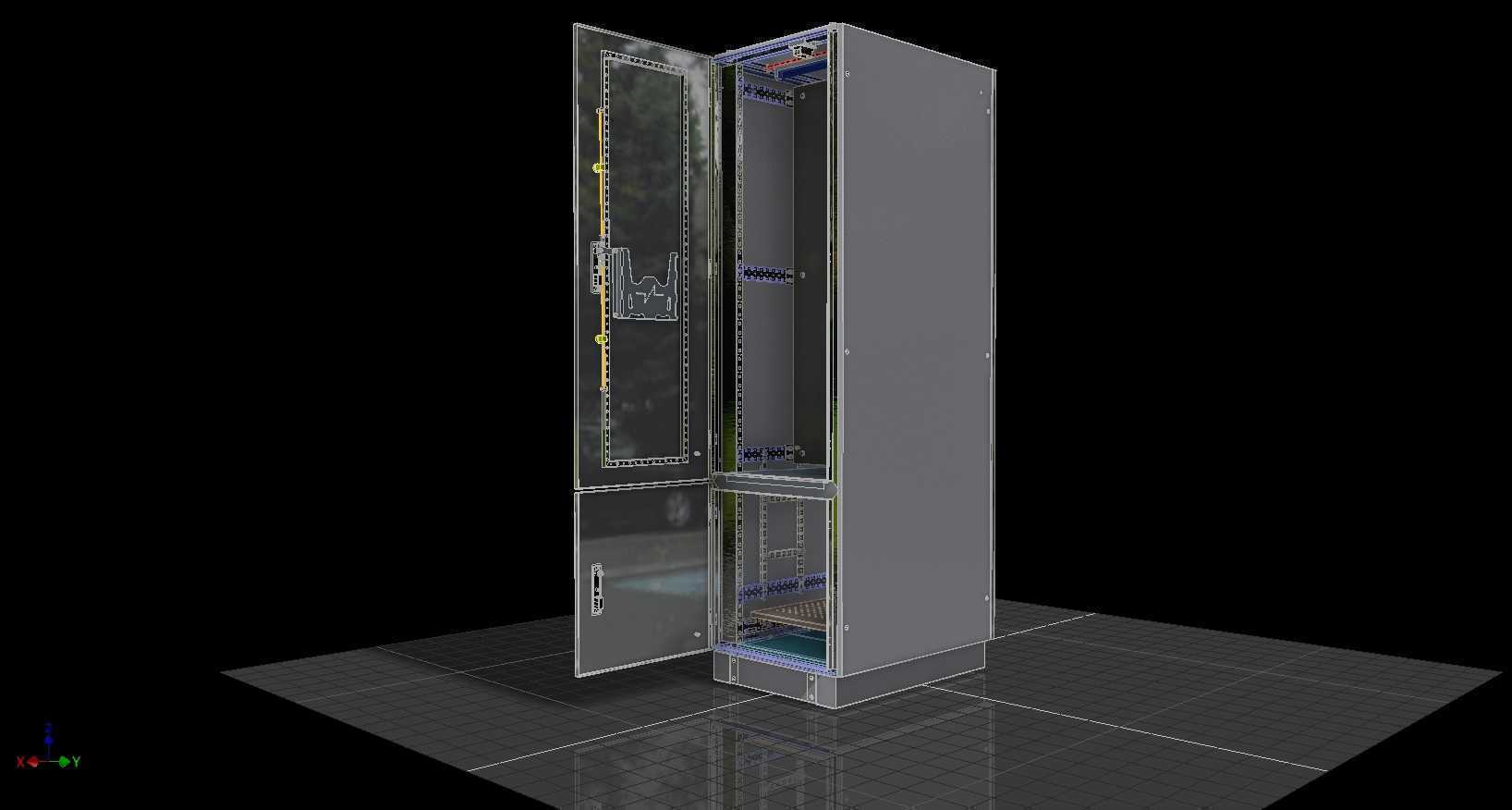

　　风机通过独立的安装支架固定在柜体后部的安装梁上，与元件安装区之间预留了足够的走线间隙，避免风机运行振动影响电气元件的接线稳定性，同时风道走向避开了主母排的布设区域，防止气流携带的积尘堆积在母排连接位置引发绝缘隐患。内部的分隔结构采用金属隔板将不同功能的腔室做物理隔离，主进线腔、出线回路腔、散热元件腔各自独立，既可以避免某一回路出现故障时电弧窜入其他腔室引发连锁故障，也能方便运维人员分区域检修，不需要触碰无关回路的带电部件。柜体前部的门板内侧预留了密封胶条安装槽，配合框架上的折弯止口，可以实现IP54级别的柜体防护能力，适配多尘、潮湿的工业车间安装环境，门板上预留的观察窗安装位可以在不开门的状态下观察柜内主开关的分合状态，

　　减少日常巡检的操作步骤。从安装边界来看，柜体整体采用落地式安装结构，底部预留了基础槽钢固定的安装孔位，孔位尺寸匹配常规配电房的基础安装规范，柜体侧面预留了并柜连接孔，多台柜体并排安装时可以通过连接片实现相邻柜体的刚性拼接，保证整排柜体的安装平整度。柜内的母排布设路径沿着柜体侧边的专用走线腔延伸，与二次控制线的走线槽完全分离，避免强电对二次控制信号产生电磁干扰，二次走线槽采用带盖式PVC线槽，沿着安装梁的侧边固定，所有控制线都可以在线槽内规整布设，接线完成后盖上线槽盖即可保证内部走线的整洁度，也方便后期线路检修时的梳理。元件安装层的承重设计经过匹配，每层安装梁可以承载常规塑壳断路器、接触器、热继电器等低压元件的总重量，

　　不会因为长期承重出现变形，安装梁与框架的连接采用快装式卡扣配合螺栓固定的方式，调整安装位置时只需要松开固定螺栓即可沿着立柱的模数孔滑动，不需要完全拆卸螺栓，提升装配和改装的效率。柜体后部的接地端子排预留了足够的接线位，所有金属结构件、门板、安装梁都通过独立的接地线连接到主接地排上，保证柜体所有可接触金属部位都可靠接地，避免出现漏电时的人员触电风险。整体结构设计完全贴合低压配电设备的实际装配需求，所有安装位、孔位、间隙尺寸都匹配行业通用的元件安装规范，既可以作为配电设备生产的结构参考，也能用于配电系统安装前的排布模拟，提前预判元件安装、走线、维护的操作空间是否充足，避免现场安装时出现结构干涉的问题。
