多抽屉式工业服务器机柜结构设计

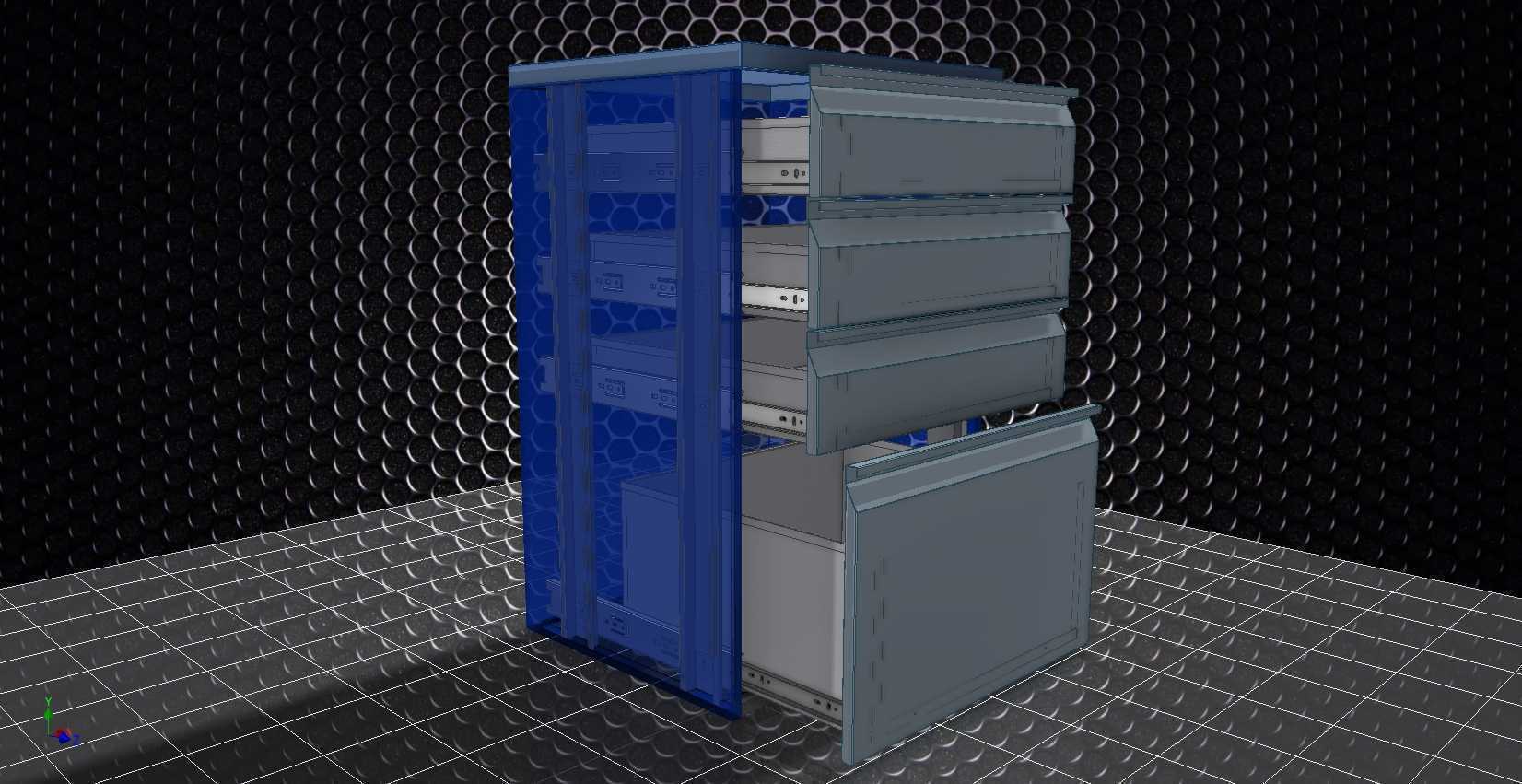

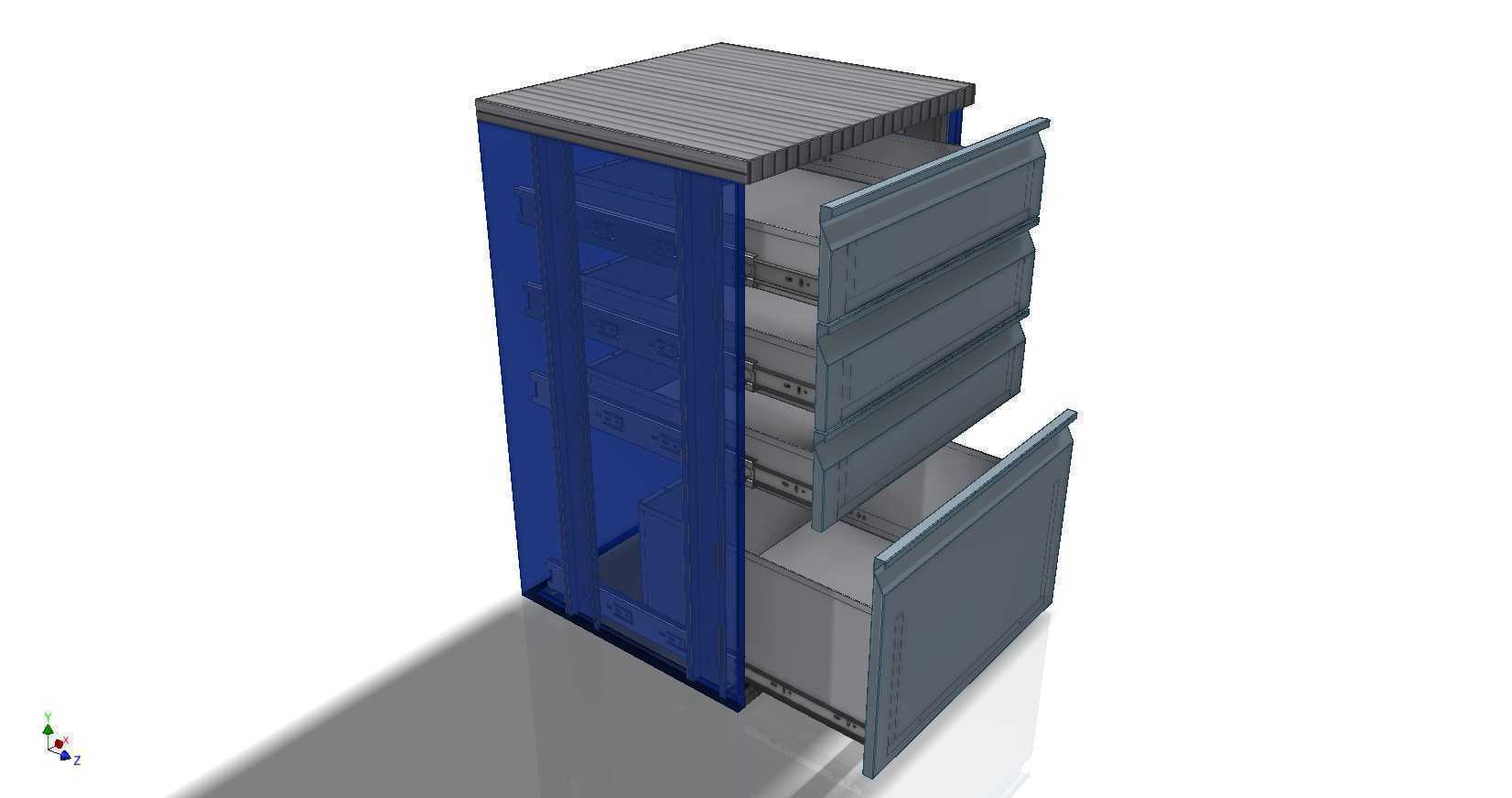

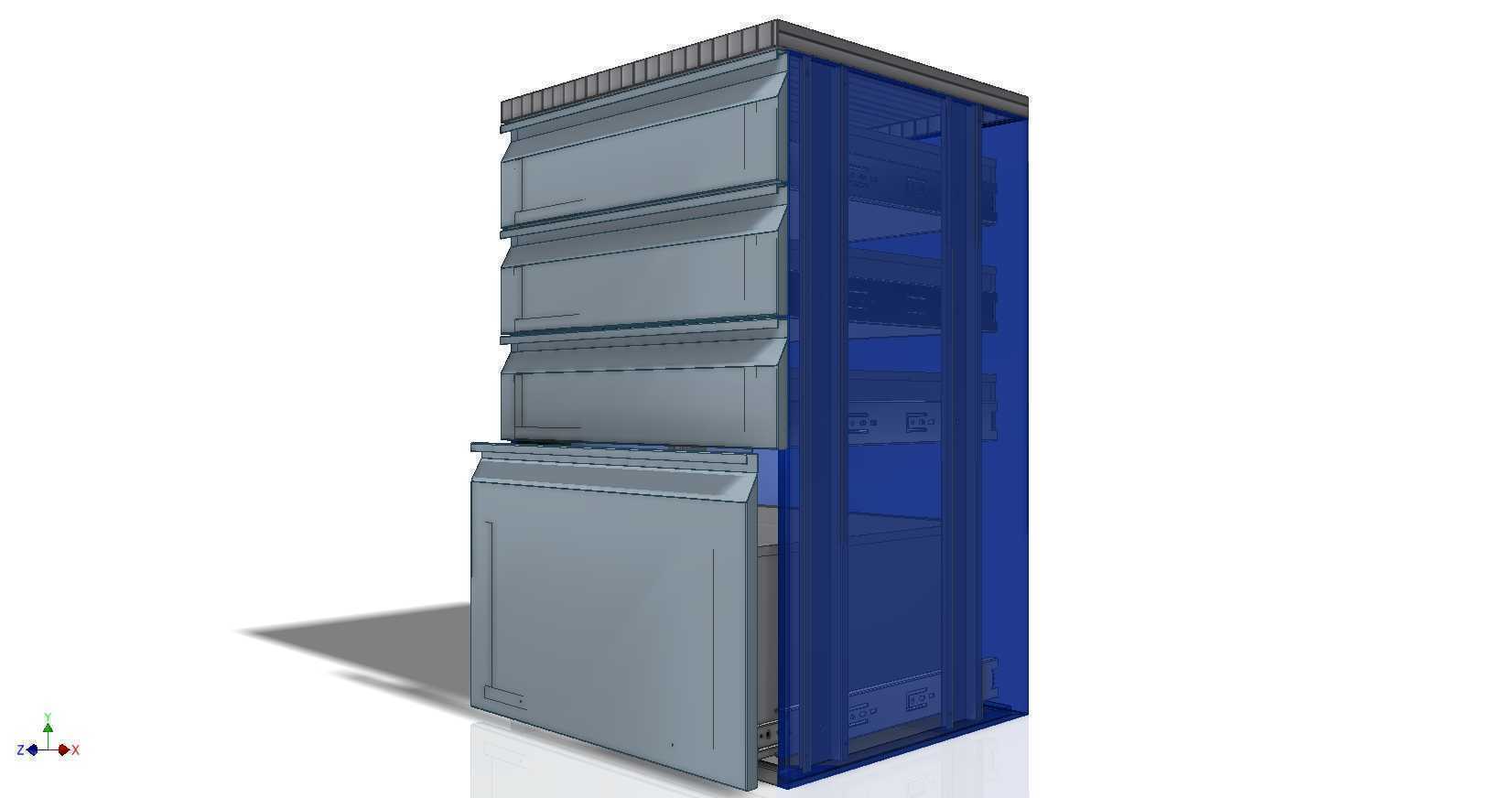

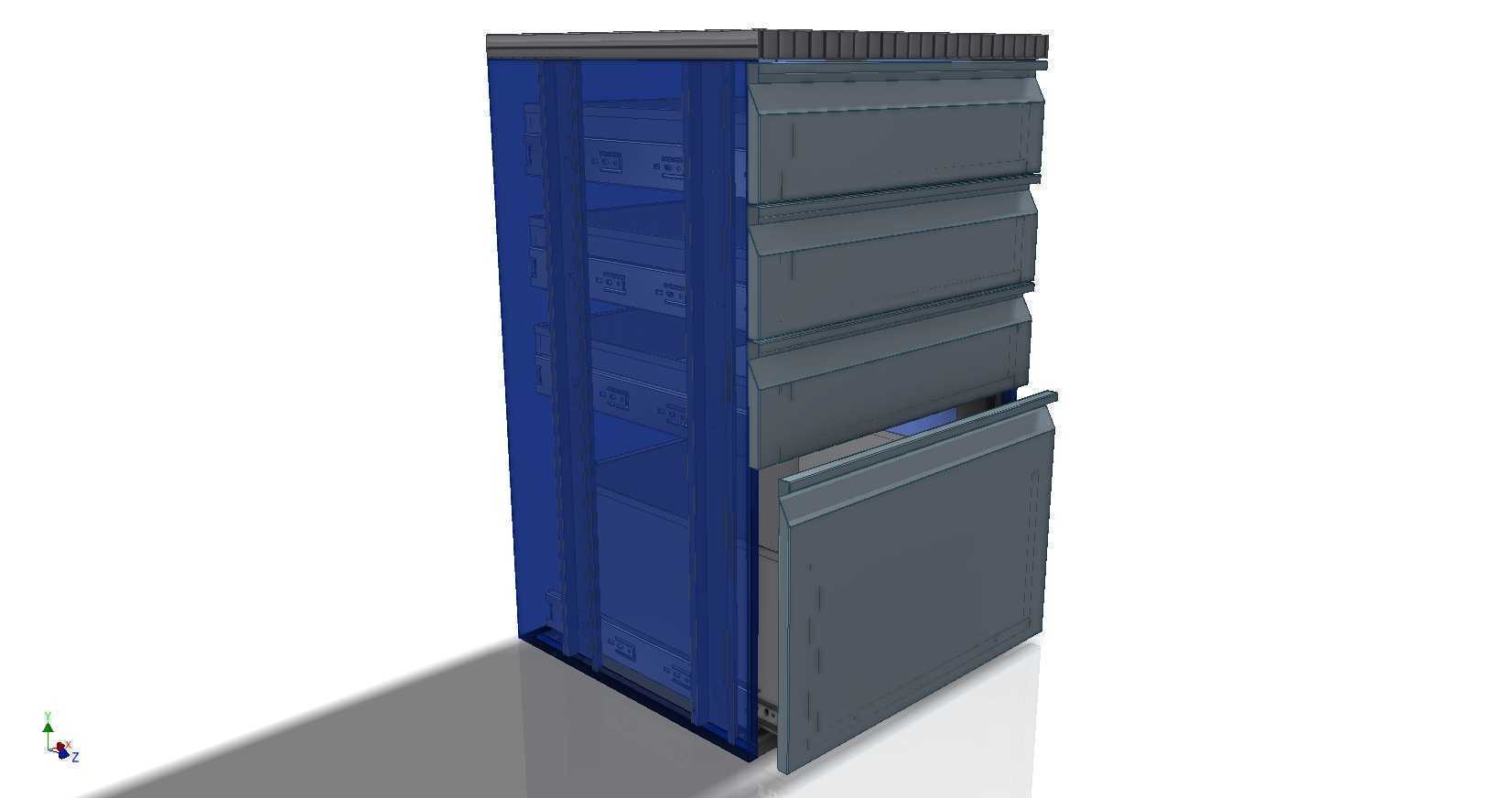

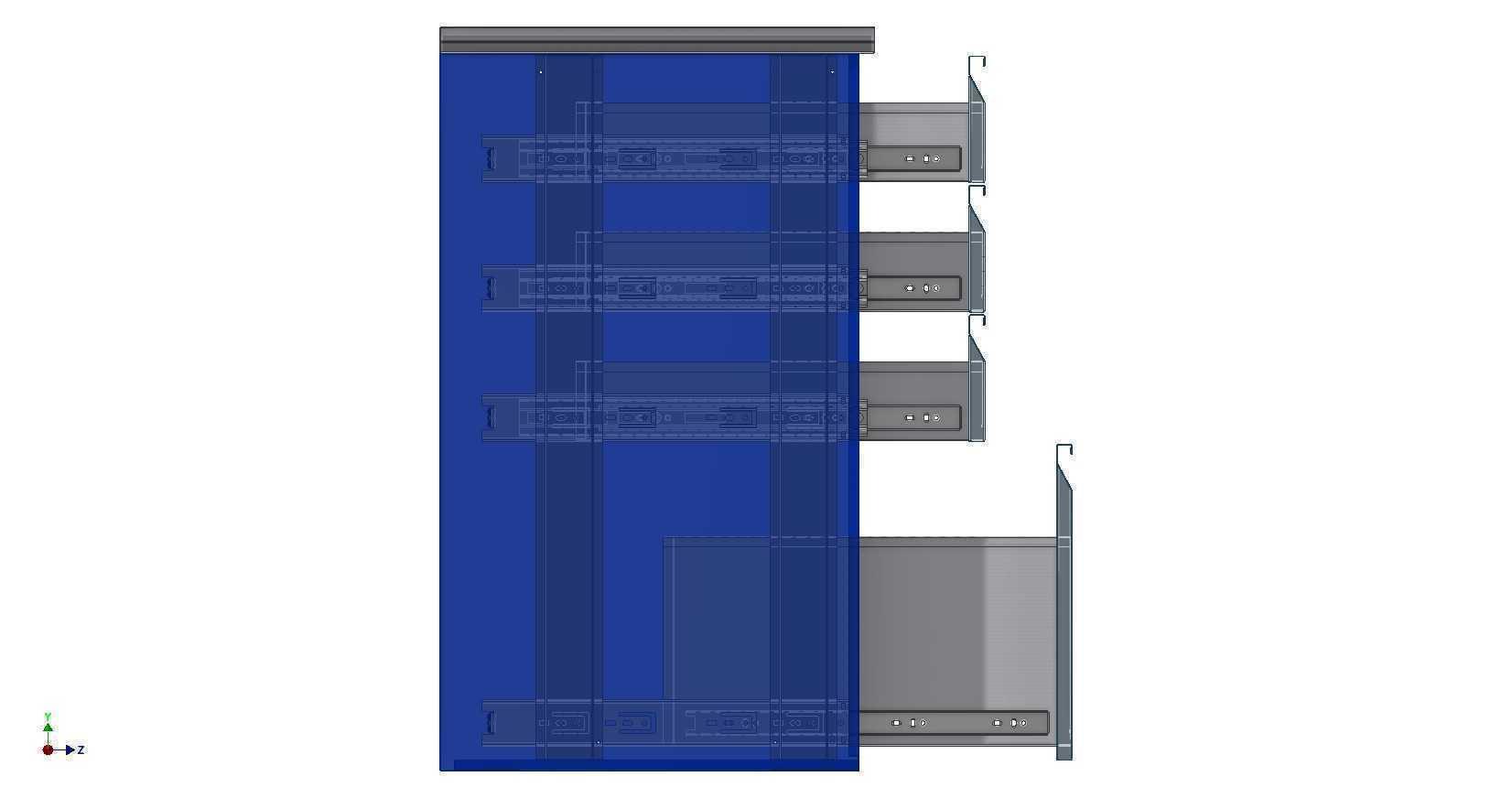

　　这款多抽屉式柜体的设计，最初是针对中小型机房高密度设备部署场景做的优化，日常运维里经常遇到机架式设备上架后，理线、更换配件需要整台设备抽出，传统固定层板的机柜操作空间受限，尤其是深度较深的机柜，后半段的接口插拔、线缆整理往往需要运维人员探身进入柜内，既影响操作效率，也容易碰松相邻设备的接线。设计时首先把柜体的承载框架做了分体式规划，左侧蓝色区域为固定立柱走线腔，专门用来布设垂直主干线缆，预留的扎线孔位按1U间距均匀排布，强弱电分隔的隔板直接集成在立柱腔内部，不用后期额外加装理线配件，避免了常规机柜后期加装理线架占用设备安装空间的问题。右侧四个独立抽屉单元，每个抽屉的承载滑轨都选用了三节全展式结构，

　　完全拉出后抽屉内部的设备可以完全暴露在操作视野内，更换硬盘、插拔接口模块时不需要把整台设备从机柜里搬出，单个抽屉的额定承载按照25kg做的结构校核，对应常规1U-2U的机架式服务器、交换机或者工业控制主机的重量需求，抽屉面板和柜体框架之间预留了2mm的密封间隙，关闭状态下可以阻挡大部分机房浮尘进入设备进风口，同时面板上预留的通风栅格正对设备进风方向，不会因为封闭结构影响设备散热风道。安装边界方面，柜体整体宽度按照标准19英寸机架的兼容尺寸做的适配，深度控制在800mm，刚好适配多数中小型机房的机柜列间距，不需要额外调整机房布局，底部预留的固定孔位兼容常规机柜的地脚螺栓和万向脚轮安装需求，既可以做独立落地放置，

　　也可以多台并排拼接组成整列设备组。设计过程中特意把抽屉的锁定结构做了隐藏式处理，锁定卡扣安装在抽屉侧面，不会突出面板影响整体外观，同时每个抽屉都配备了独立的接地端子，和柜体主接地排直接连通，避免设备运行过程中产生静电积累。走线腔和抽屉单元之间的过线孔采用了带毛刷的护线套，线缆从垂直主干线引出进入抽屉时，毛刷可以封闭孔隙，防止冷风从非设备进风位置泄漏，提升机柜整体的制冷效率，每个抽屉后部的理线架预留了足够的线缆冗余长度，抽屉完全拉出时线缆不会被拉扯绷紧，避免接口受力松脱。柜体的框架采用折弯钣金拼接结构，没有采用焊接一体式框架，所有连接位都用高强度螺栓紧固，运输过程中可以完全拆成平板包装，大幅降低运输体积，

　　现场组装只需要普通内六角扳手即可完成，不需要专用焊接或者铆接工具，对于现场改造、临时机房搭建的场景适配性更强。框架的立柱上预留了可调节的安装孔位，抽屉的安装高度可以根据实际设备的尺寸做灵活调整，不需要重新打孔或者更换配件，比如遇到3U高度的设备，可以拆掉中间一层抽屉的隔板，直接调整上下滑轨的位置即可适配，不用整体更换柜体结构。柜门的开合角度做了180度的限位设计，完全打开后不会突出到柜体侧面的通道空间，在狭窄的机房通道里操作时，不会因为柜门打开挡住运维通道，柜门和柜体之间的接地连接采用了多股编织铜带，比常规的单股导线导电性能更好，长期开关门也不容易出现金属疲劳断裂的问题。顶部预留了风机安装位，可以根据设备散热需求加装2-4台轴流风机，形成下进上出的强制散热风道，底部的进风口配备了可更换的防尘滤网，抽出式的滤网结构不需要挪动柜体就可以定期清理更换，适配多尘的工业现场或者老旧机房的使用环境。
