铝型材框架式数控雕刻加工设备结构

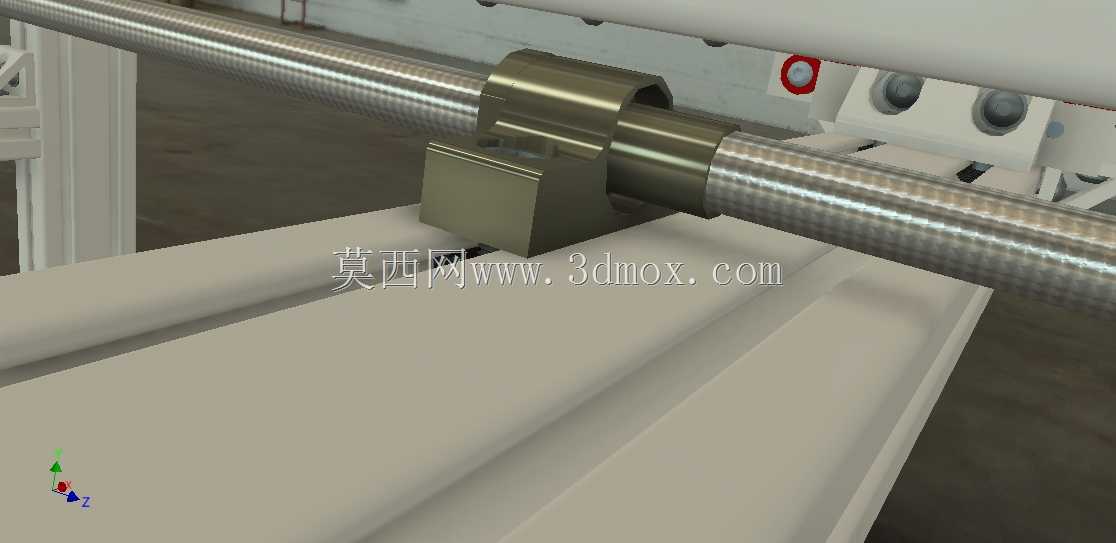

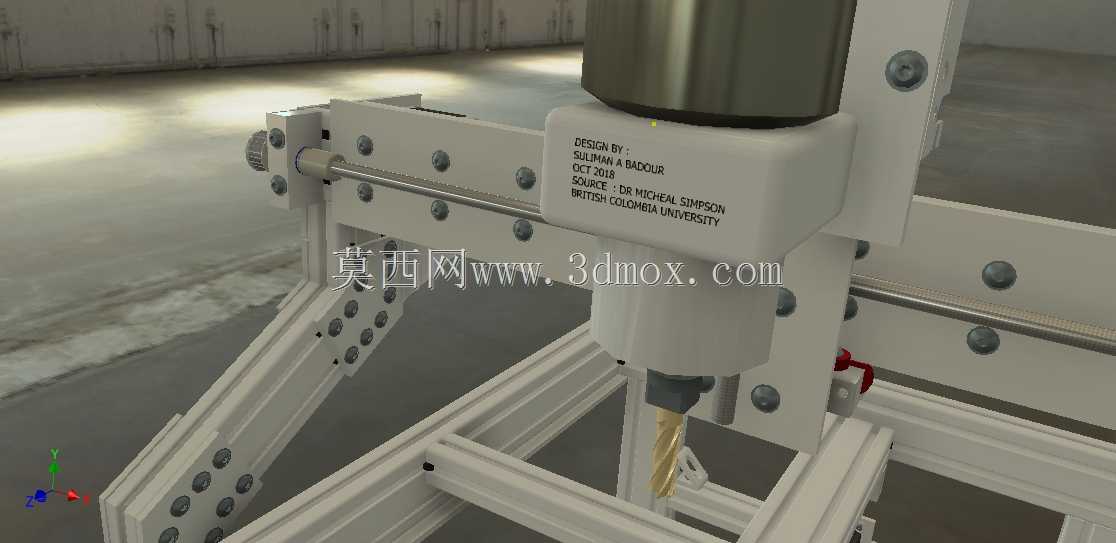

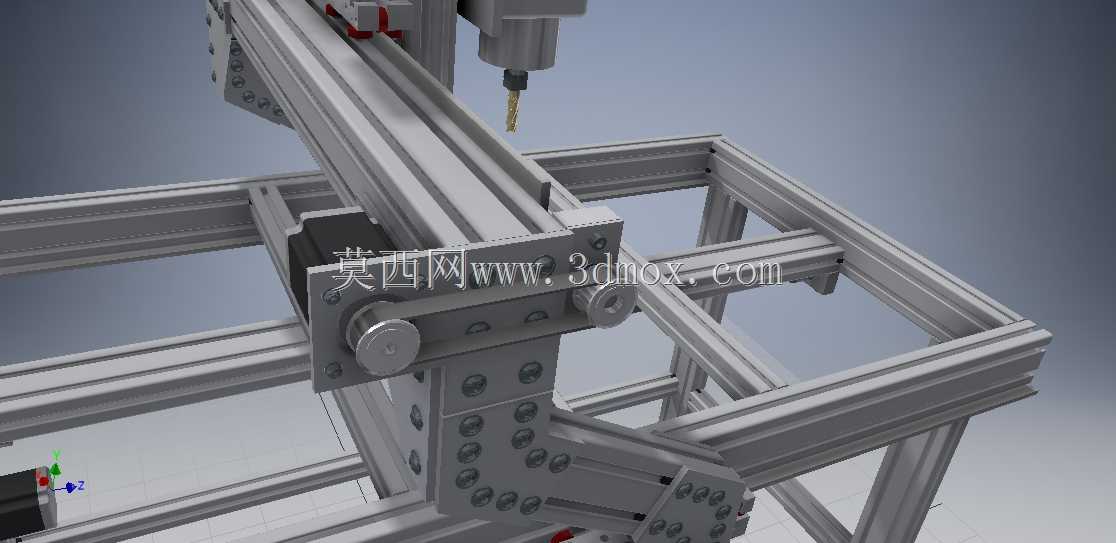

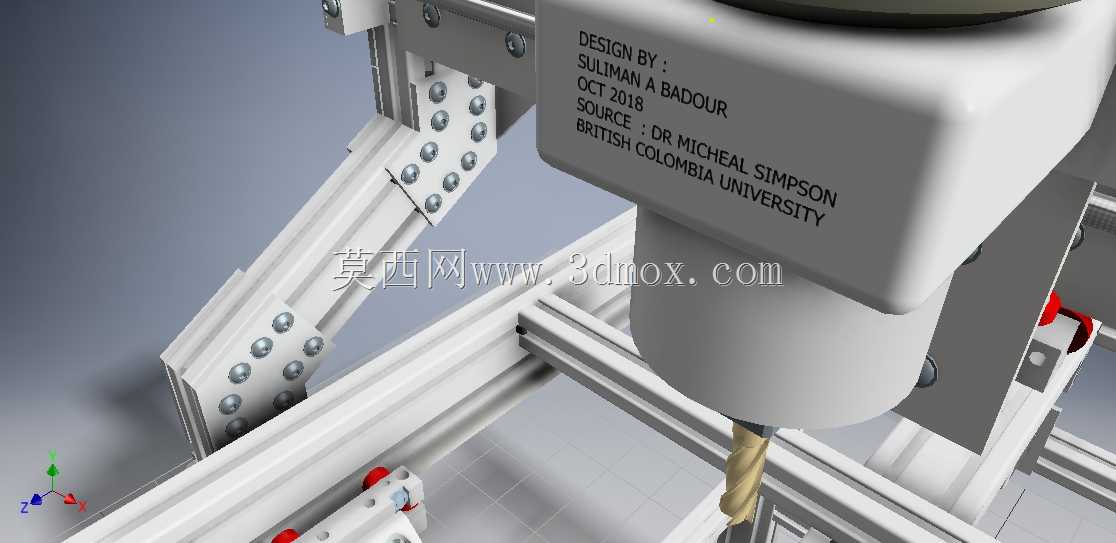

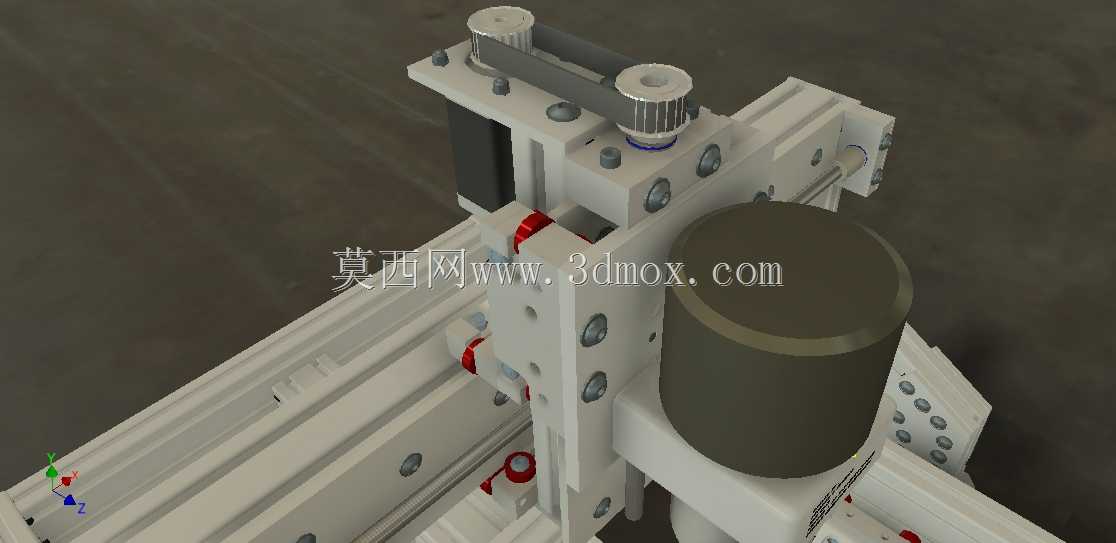

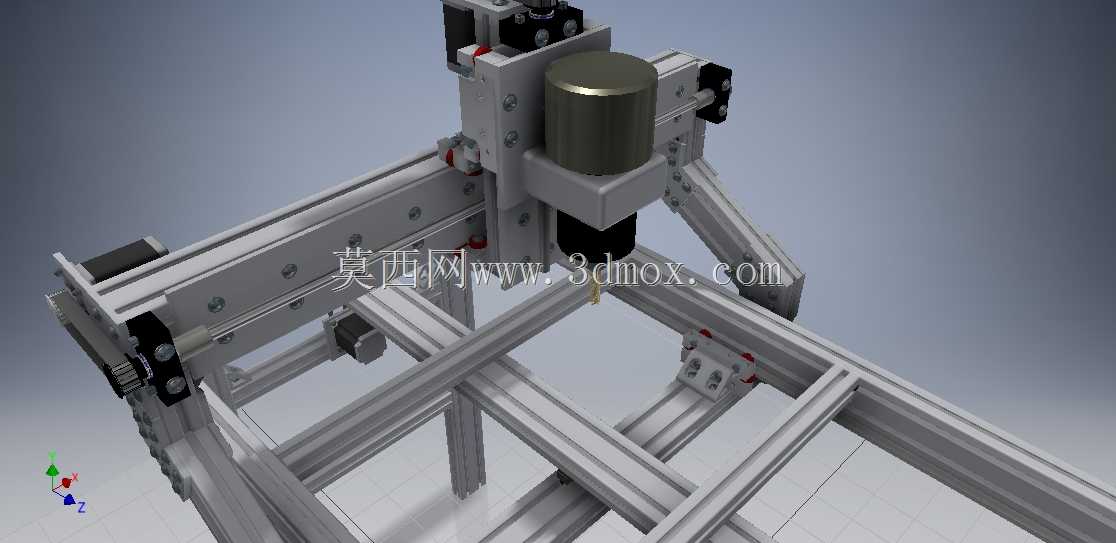

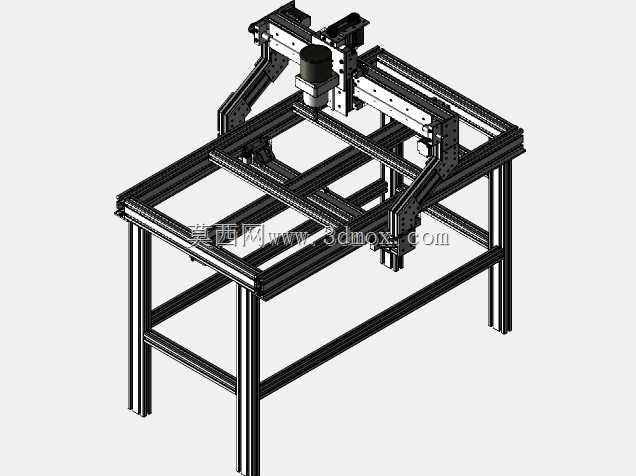

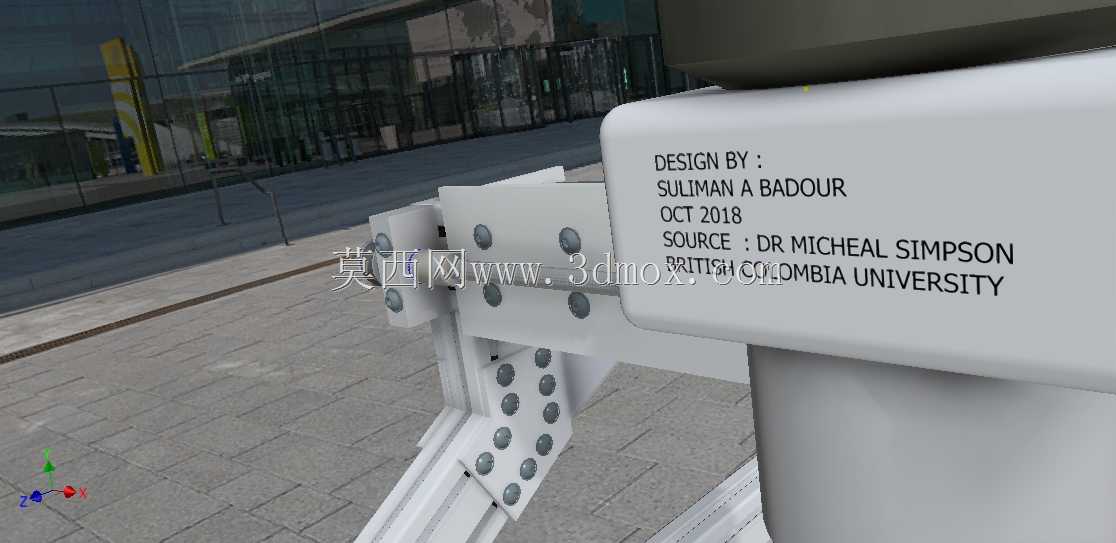

这款数控雕刻加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景使用，可覆盖亚克力板、软金属板材、密度板、PVC片材等多种常见加工材料的刻字、浮雕、切割、铣槽作业需求，能够替代传统手工雕刻完成重复性高、精度要求稳定的加工任务，大幅降低小件加工的人力投入与操作误差。设备整体采用工业铝型材拼接搭建主体框架，这种设计思路既能够保证机架整体的结构刚性，抵消主轴高速运转时产生的振动，同时铝型材自带的标准槽道也方便后期加装辅助夹具、吸尘管路、定位挡块等拓展配件，无需额外在机架上钻孔焊接，调整安装位置时仅需松开型材连接件的紧固件即可完成移位，适配不同尺寸的加工物料装夹需求。设备采用经典的三轴龙门式传动布局，X轴横梁横跨在两侧纵向导轨之上，Y轴负责带动加工台面完成前后方向的进给，Z轴搭载高速电主轴完成上下方向的进刀退刀动作，三个轴的传动配合可实现平面范围内任意轨迹的走刀加工，能够满足平面浮雕、轮廓切割、钻孔打标等常规加工动作的行程要求。从结构设计来看，设备的导轨安装面均依托铝型材的基准面做定位装配，能够保证导轨安装的平行度与直线度，减少传动过程中的卡顿与偏移，主轴安装座采用一体式金属加工件，可牢牢固定高速主轴，避免长时间加工出现主轴偏摆导致的加工面粗糙、断刀等问题。设备的安装边界可根据加工需求调整型材长度拓展行程，常规配置下可适配A3幅面以内的板材加工，机架底部预留了安装调平脚杯的位置，可在不平整的工作台面上调整设备水平度，保证加工台面与主轴的垂直度，避免出现加工深度不一致的问题。设备的走线均沿铝型材槽道内布置，既能够避免加工过程中切屑、冷却液剐蹭线路造成破损，也让整体外观更加整洁规整，日常维护时可直接掀开槽道盖板检查线路状态，无需拆解整体机架。在实际使用场景中，这款设备既可以用于广告行业的亚克力字切割、标识牌雕刻，也可以用于木工行业的小挂件浮雕、工艺摆件加工，还可用于教学场景中演示数控加工的走刀逻辑、传动结构原理，帮助学习者快速理解三轴数控设备的运作方式。
