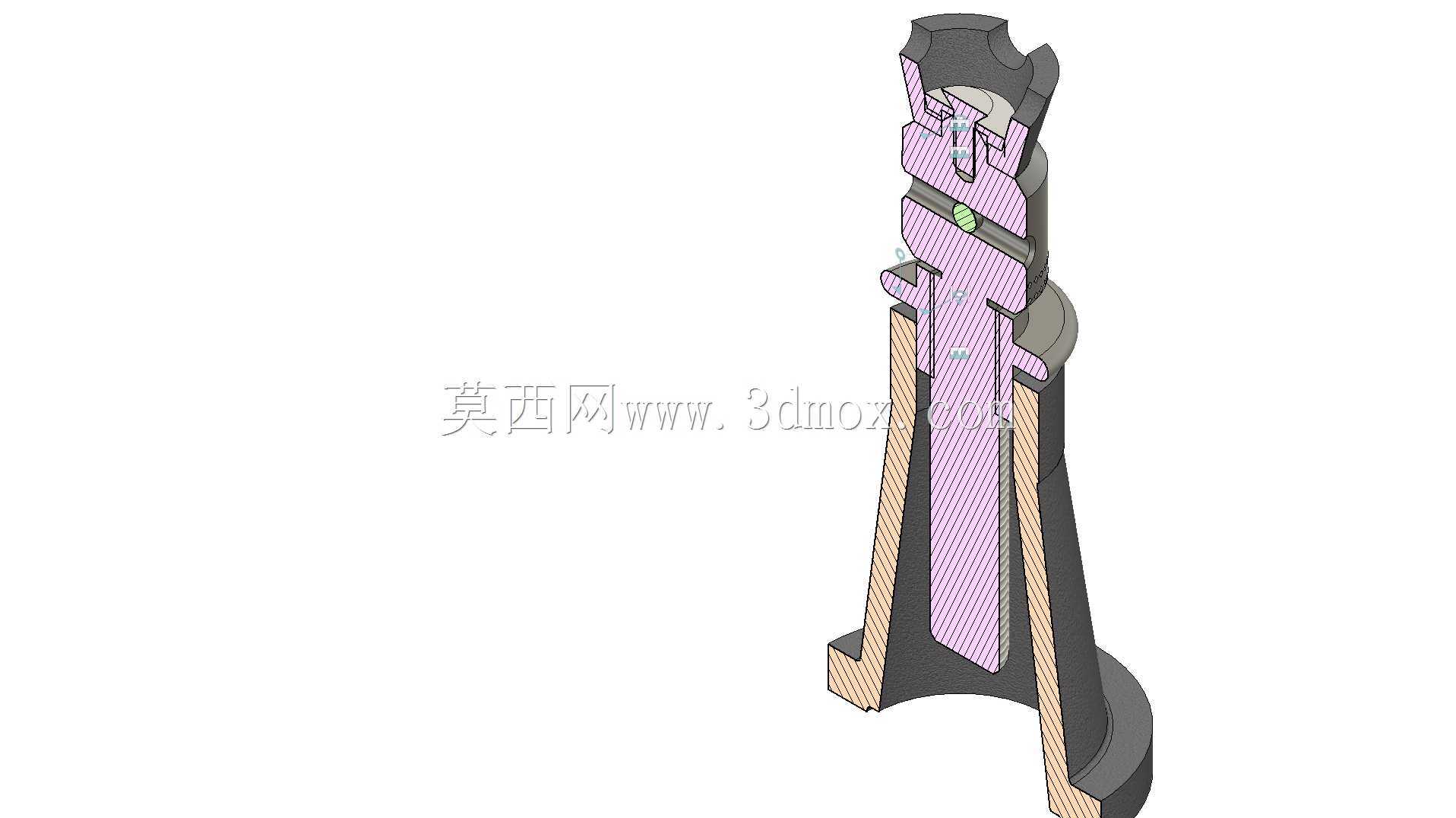

剖视展示结构的螺旋起重支撑装置

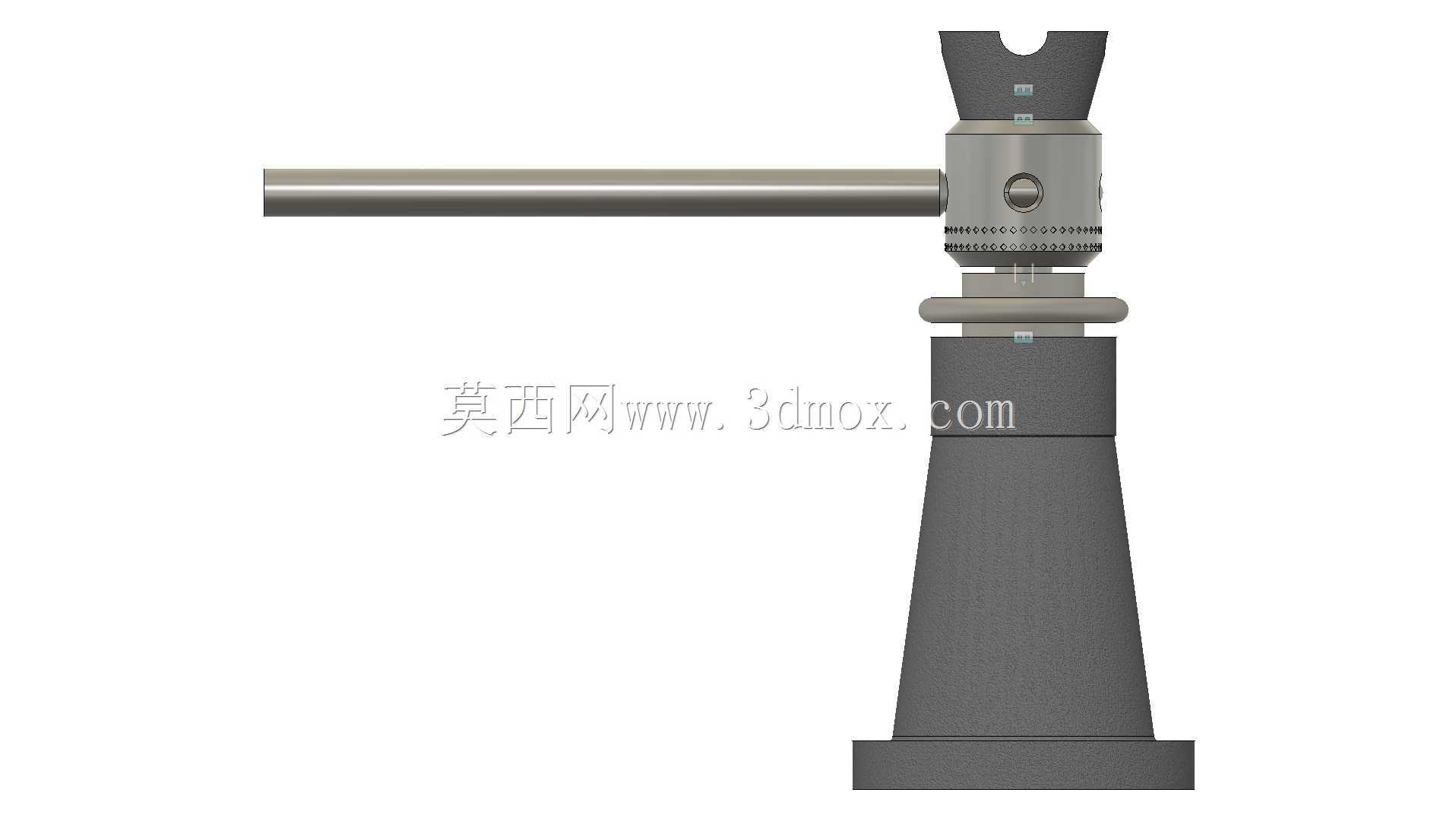

　　在设备检修、小型构件安装、重物临时移位的作业场景里，这类螺旋顶升支撑装置的应用覆盖了机修工位、小型装配现场、仓储重物调整等多个一线作业环节，和液压类顶升设备不同，它不存在密封件老化泄漏、长期承重泄压回落的问题，只要螺纹副啮合状态完好，就能长时间保持稳定的支撑高度，哪怕是在无动力的野外作业场景，也能依靠人力操作完成重物的顶升与位置保持，这也是很多对支撑可靠性要求高的工位优先选用这类结构的核心原因。从实际作业的承重逻辑来看，它的核心受力路径是从顶部的承托槽开始，依次传递到顶升螺杆、承重螺母、底座壳体，最终将载荷分散到支撑接触面上，顶部的承托槽做了内凹的弧形适配结构，作业时可以卡住被支撑构件的底部轮廓，避免顶升过程中构件滑移偏载，

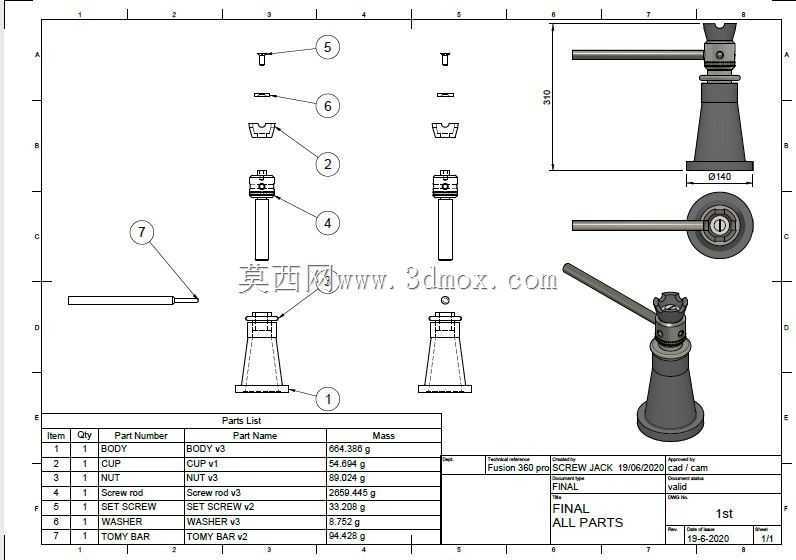

　　哪怕是支撑带圆弧面的轴类构件、设备底脚，也能保证接触受力均匀，不会出现局部应力集中压坏构件表面的情况。做这套结构的三维设计时，首先要卡死的是螺纹副的选型参数，梯形螺纹是这类承重顶升结构的首选，相比普通三角螺纹，它的牙型强度更高，传动效率更适合手动操作，螺纹升角必须满足自锁要求，也就是升角小于螺纹副的当量摩擦角，这样哪怕撤去操作力，顶升螺杆也不会在重物载荷下自行回转回落，从根源上避免作业安全隐患；其次要考虑的是操作空间的预留，螺杆侧面的转动拨杆孔位置，要保证操作人员转动杆体时不会和底座外壁、被顶升构件发生干涉，拨杆的插入深度也要做限位设计，避免操作时拨杆脱出伤人。从安装与作业的边界尺寸来看，

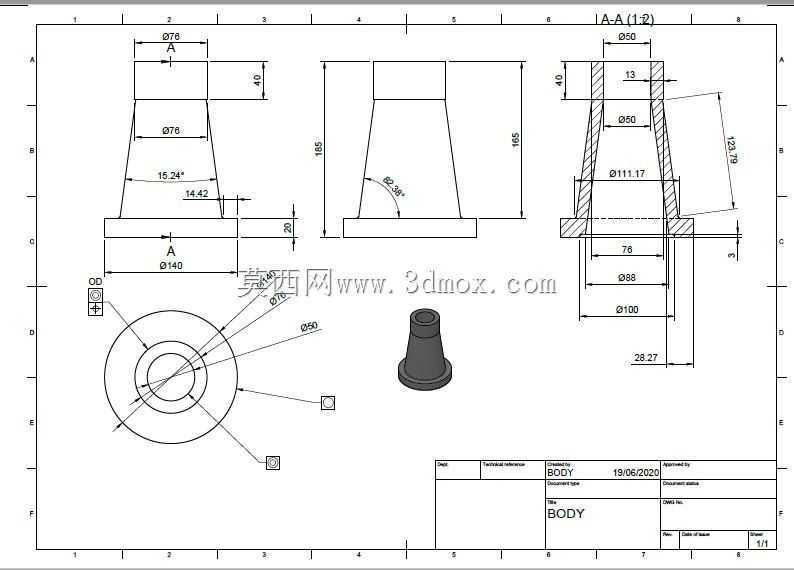

　　这类手动螺旋顶升装置的底座直径要保证在最大承重工况下，支撑面的压应力不超过作业地面的承载能力，比如在普通水泥地面作业时，底座接地面积要足够分散载荷，避免地面凹陷导致装置倾斜；顶升行程的设计要匹配常见的作业需求，不能出现行程过短顶不到位、行程过长导致螺杆伸出后刚性不足的问题，当螺杆伸到最大行程位置时，螺杆和螺母的啮合扣数必须满足强度要求，不能出现螺纹脱扣的风险，同时底座内部要预留足够的容腔，保证螺杆完全收回时不会和底座底部发生碰撞，方便收纳转运。从结构细节的设计考量上，底座的外壁做了加厚的加强结构，因为顶升过程中如果出现偏载，底座侧壁会承受额外的弯矩，加厚处理可以避免底座变形开裂；螺杆和顶部承托头之间做了相对转动的结构设计，

　　也就是说顶升过程中螺杆回转时，顶部承托头和被支撑构件之间不会发生相对转动，避免摩擦刮伤构件表面，也减少了转动时的阻力；螺母和底座的连接采用过盈配合加定位销的固定方式，保证长期承重下螺母不会和底座发生相对位移，毕竟螺母是整个结构里核心的受力承载部件，一旦固定失效就会直接引发重物坠落的风险。实际建模过程中，还要考虑各部件的加工工艺性，比如底座的内腔结构要方便铸造成型，尽量减少不必要的复杂曲面，降低后续机加工的工作量；螺杆的螺纹段要保证同轴度，避免顶升过程中出现卡滞、转动阻力忽大忽小的问题；所有的棱边都要做倒角处理，一方面是去除加工毛刺避免划手，另一方面也方便部件装配时的导向对位，不会因为棱边干涉导致装配困难。和其他顶升装置比，这类螺旋结构的维护成本极低，日常只需要定期在螺纹副表面涂抹润滑脂，减少螺纹磨损，就能保证很长的使用寿命，不存在液压油更换、密封件更换的维护成本，也不会出现低温环境下液压油黏度变大导致操作困难的问题，哪怕是在零下几十度的户外作业环境，只要螺纹没有结冰卡滞，就能正常操作使用，这也是它在很多特殊作业场景下不可替代的原因。
