桌面式斯特林发动机结构展示模型

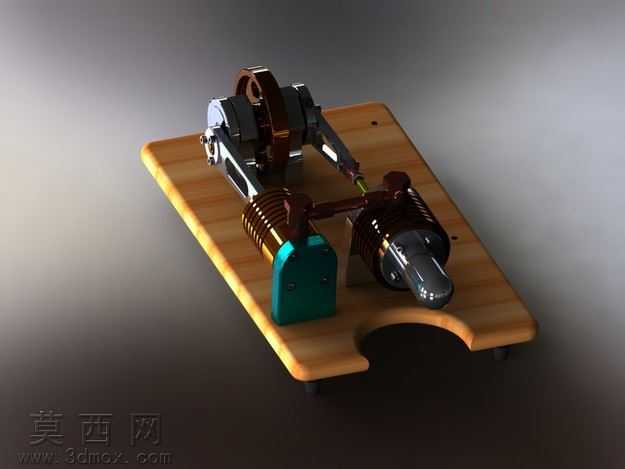

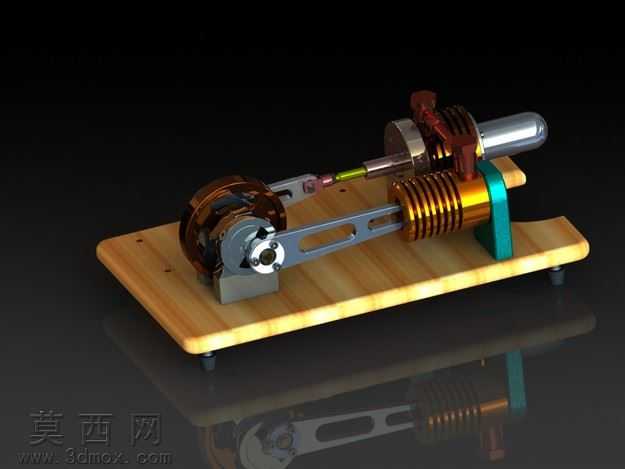

本模型为桌面展示级斯特林发动机三维设计作品，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的尺寸、装配关系进行了精准还原。模型整体由木质底座、动力气缸总成、置换气缸总成、曲柄连杆机构、飞轮组件、散热鳍片组、连接管路七大模块构成，各部件间的装配约束完全按照真实机械装配逻辑设置，可实现完整的运动仿真演示。材质渲染阶段，针对不同部件的物理属性进行了精细化材质调配：木质底座采用哑光浅橡木纹理材质，添加了细微的木材肌理凹凸贴图与自然的色差变化，还原实木底座的温润质感；金属气缸、连杆、飞轮部件采用抛光黄铜与镀镍金属材质，分别设置了不同的粗糙度参数，黄铜部件添加了轻微的使用氧化痕迹，镀镍部件则呈现高反光的冷金属质感，金属部件的边缘处特意添加了微小的倒角高光，强化金属加工件的精密感；散热鳍片采用紫铜材质，还原铜质散热件特有的暖调金属光泽与细密的层叠结构；密封管路采用哑光黑色耐高温橡胶材质，与金属部件形成鲜明的材质对比。场景布光采用三点布光结合底部反射板的方案，主光源从侧上方45度角照射，突出发动机的结构层次与金属反光，辅助光源补全暗部细节避免死黑，底部添加深色反光地面，呈现模型的柔和倒影，提升整体展示的精致感。设计思路上，该模型定位为大学课程项目作品，在还原斯特林发动机外燃循环核心工作原理的基础上，对结构进行了桌面化简化设计，省略了复杂的外接管路与辅助系统，将核心的气缸置换、曲柄传动、飞轮储能结构直观呈现，既保证了机械原理的准确性，又具备极佳的展示效果，可用于机械原理教学演示、3D打印实物制作参考。建模过程中对所有运动部件进行了干涉检查，确保活塞在气缸内的往复运动、连杆带动飞轮的旋转运动无结构干涉，各连接部位的固定件、支撑件都做了等比例还原，包括气缸固定支架的青绿色阳极氧化质感、飞轮端的轴承固定结构、连接螺栓的细节纹理都逐一进行了建模刻画，没有省略关键的结构细节，整体模型结构完整，细节丰富，渲染效果写实，能够清晰展现斯特林发动机的精巧机械结构。
