内燃机活塞头精密结构三维设计

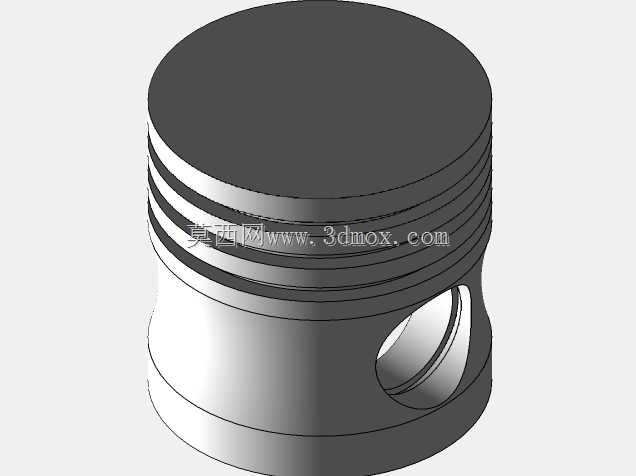

活塞头是内燃机核心往复运动部件，广泛应用于车用汽油机、柴油机、小型通用动力机械、工程机械动力单元等场景，是连接燃烧室与曲柄连杆机构的关键传力构件，直接决定动力输出效率、运行可靠性与整机使用寿命。在实际动力循环中，活塞头直接承受燃烧室爆燃产生的高温高压燃气冲击，将燃气压力通过活塞销传递给连杆，最终带动曲轴旋转完成动力输出，同时配合活塞环完成燃烧室密封、热量传导、机油控油等核心功能，是动力系统中工况最严苛的部件之一。该活塞头设计围绕往复运动的工况需求展开，顶部采用平整式燃烧室适配平顶缸盖结构，顶面加工精度严格控制平面度公差，保证压缩比稳定，避免燃气泄漏与爆震风险。头部环带区域设计多道环槽结构，可分别适配气环与油环安装，气环槽用于密封燃烧室高压燃气，阻止燃气窜入曲轴箱，油环槽用于刮除缸壁多余机油，避免机油窜入燃烧室参与燃烧，环槽的轴向宽度、径向深度与槽侧平面度均经过公差匹配，保证活塞环安装后可随缸壁形变灵活张缩，维持全工况下的密封性能。裙部采用轻量化变椭圆设计，既保证往复运动中的导向稳定性，又避免冷态间隙过大导致敲缸、热态膨胀过大引发拉缸故障，销座部位设置贯通式活塞销孔，孔位与活塞轴线保持严格垂直度，销座周边做加强过渡处理，可均匀传递爆燃冲击载荷，避免应力集中导致销座开裂。设计过程中充分考虑安装边界与运行适配性，活塞外径与对应缸径保留合理配缸间隙，适配热态下的铝合金膨胀系数，活塞销孔直径与标准活塞销尺寸匹配，可直接完成销连接装配，环槽尺寸适配对应规格的活塞环，无需二次修配即可满足装配要求，整体结构在保证强度的前提下做了轻量化优化，降低往复运动惯性力，减少曲轴连杆机构的冲击载荷，提升整机运行平顺性，可直接用于内燃机结构教学、动力系统改装设计、新品研发阶段的结构验证等场景。
