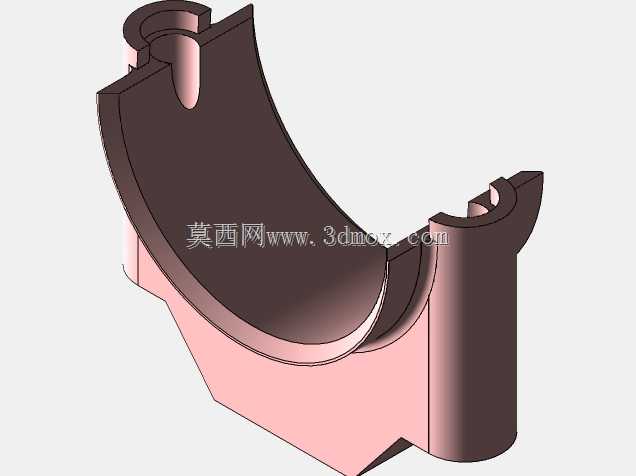

剖分式连杆瓦端连接结构

该零件为内燃机、往复式压缩机等往复动力设备中连杆组件的剖分式端盖结构，主要应用于需要定期拆装维护的曲柄连杆机构场景，承担连杆与曲轴轴颈之间的铰接连接功能，工作过程中需持续承受活塞往复运动传递的交变冲击载荷与高速摩擦作用力，是动力传递路径中保障曲轴旋转运动与活塞直线运动精准转换的核心配套零件。从实际使用场景来看，这类剖分式连杆端结构多用于大排量内燃机、工业级往复压缩机、重型冲压设备的传动机构中，相比整体式连杆结构，它无需穿过整根曲轴即可完成装配，大幅降低了大型动力设备的曲轴装配难度与后期轴瓦维护更换的操作成本，尤其适用于曲轴轴颈带有多组配重块、无法从轴向穿装整体连杆的重型动力设备。从功能特性来看，该零件的内圆弧面为轴瓦安装定位面，加工精度直接决定轴瓦与曲轴轴颈的配合贴合度，设计时严格匹配对应规格轴瓦的外径尺寸，圆弧面的同轴度、表面粗糙度均满足高转速工况下的摩擦配合要求，避免轴瓦工作过程中出现窜动、偏磨问题；两端带卡槽的凸耳结构为连杆螺栓的安装定位位，卡槽与连杆本体的定位凸台精准契合，装配时可快速完成端盖与杆身的对位，防止螺栓拧紧过程中端盖出现偏移，保障上下轴瓦的对接缝隙均匀一致；底部的平面定位结构与连杆杆身的剖分端面紧密贴合，承担交变载荷下的剪切力，避免连接螺栓承受额外的横向剪切作用力，大幅提升连接结构的疲劳寿命。从设计思路来看，该结构采用等强度设计理念，在螺栓安装位、圆弧受力面等应力集中区域做了加厚处理，非受力区域做了合理的减薄挖除，在保障结构强度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少往复运动过程中产生的惯性力，降低设备运行过程中的振动与噪音；零件的安装边界严格适配对应型号连杆杆身的剖分尺寸，两端螺栓孔的中心距与杆身安装孔完全匹配，内圆弧的半径与对应曲轴轴颈、轴瓦的尺寸公差严格适配，装配后可保障连杆与曲轴的铰接间隙处于设计允许范围内，既不会因间隙过大产生冲击异响，也不会因间隙过小导致转动卡滞、润滑不足引发烧瓦故障。
