开合式穿芯电流互感器结构设计

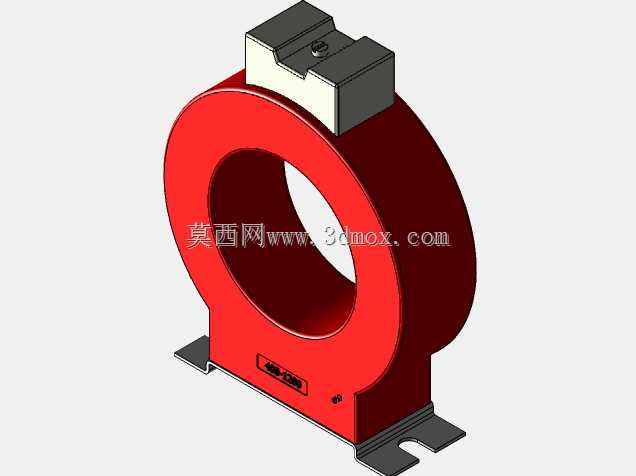

这款开合式穿芯电流互感器主要应用于低压配电系统、工业用电计量、剩余电流监测、电气火灾防护等场景，在老旧线路改造项目中优势尤为突出，无需拆解一次侧母排或线缆即可完成安装，大幅降低现场施工的断电时长与改造成本，适配工业厂房、商业综合体、居民配电、数据中心等多种用电场景的电流采集需求。设备的核心用途是将一次侧的大电流按照固定变比转换为标准小电流信号，为后续的电能计量、电流监测、继电保护、漏电保护装置提供可靠的采样信号，同时实现一次侧高压回路与二次侧低压采集回路的电气隔离，保障后端采集设备与运维人员的操作安全。产品采用开合式分体结构设计，环形磁芯分为上下两个半环，对接处做了精密的贴合面处理，尽可能降低磁路气隙带来的测量误差，保证电流采样的精度与线性度；外壳采用高强度阻燃绝缘工程材质，整体为醒目的红色绝缘壳体，既满足电气绝缘的安全要求，也便于现场安装时的设备识别；顶部设置二次接线端子仓，端子外部带有防护壳体，可避免现场积尘、凝露对接线端子的侵蚀，同时防止运维人员误触带电部位；底部预留两个带安装孔的固定支脚，可直接通过螺栓固定在安装导轨或配电柜体的安装板上，安装定位便捷可靠。设计过程中重点考量了现场安装的适配性，环形穿芯窗口预留了充足的穿线空间，可适配对应电流规格下的单根或多根母排、线缆穿过，开合结构的对接处设置了定位卡扣与紧固结构，安装时只需将两个半环卡在待测线缆外侧，拧紧紧固件即可完成磁芯的闭合固定，无需截断线缆或拆解原有线路结构；外形设计充分考虑了柜内安装的空间边界，整体结构紧凑，径向与轴向尺寸都适配常规低压配电柜的内部安装间距，不会与柜内其他电气元件产生安装干涉；外壳的散热结构做了隐性化设计，在保证壳体防护等级的前提下，兼顾长期工作时的散热需求，避免长期满负荷运行时的温升过高影响测量精度与设备使用寿命；底部支脚的安装孔位做了长圆孔设计，可适配一定范围内的安装孔距偏差，降低现场安装的对位难度，提升施工效率。
