台式机用固定夹持虎钳结构设计

这款台式虎钳是机械加工、钳工装配、维修作业场景中极为常用的夹持工装，能够为各类工件提供稳定的装夹固定力，避免加工作业过程中工件出现位移、晃动，保障加工精度与操作安全。在实际生产场景中，它既可以固定在钳工工作台、机床工作台台面上，配合完成锉削、锯切、钻孔、攻丝、打磨、小型零件装配等多类作业，也可作为维修工位的基础工装，用于固定待拆解、检修的小型零部件，覆盖五金加工、设备维修、手工制作、实训教学等多个使用场景。

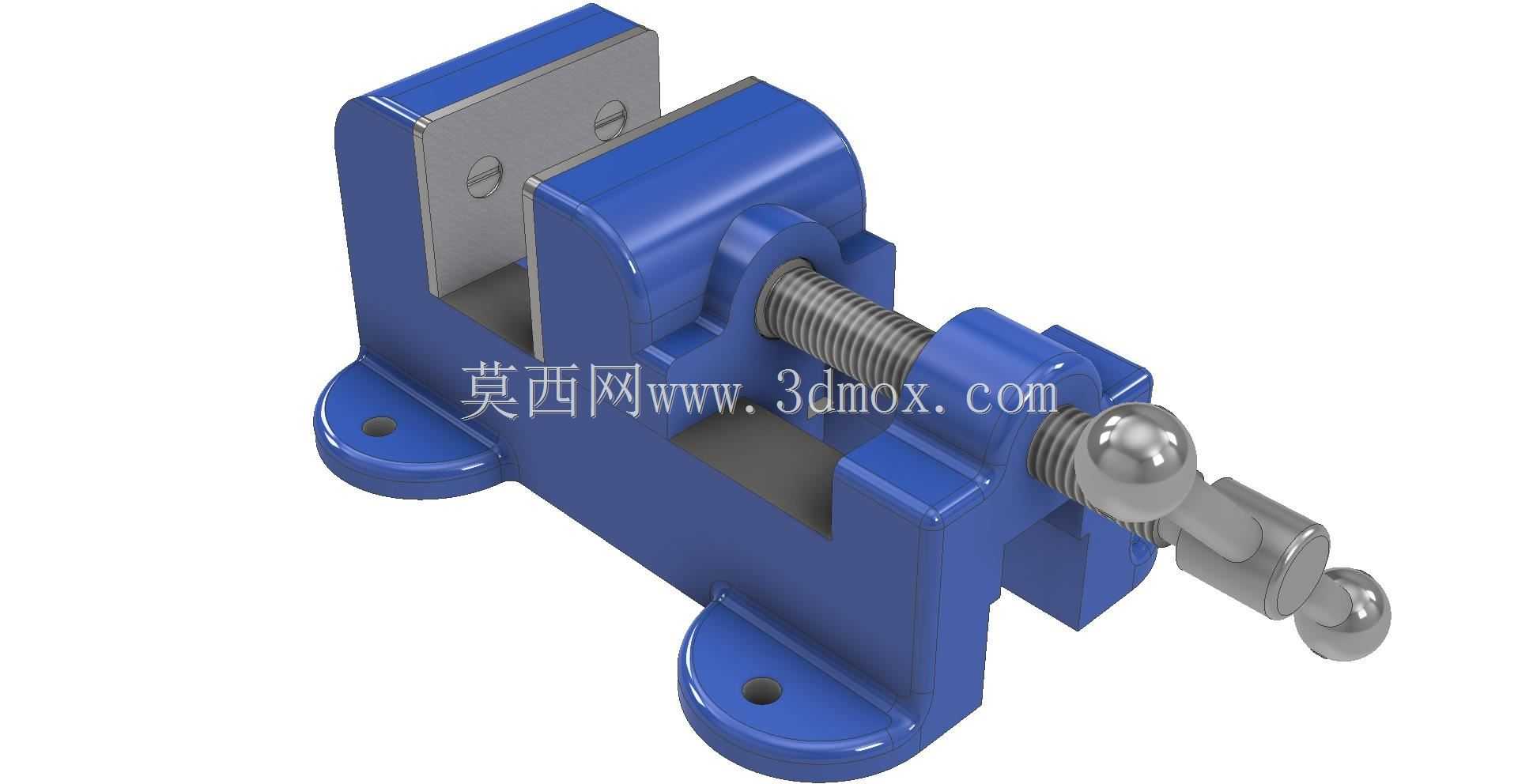

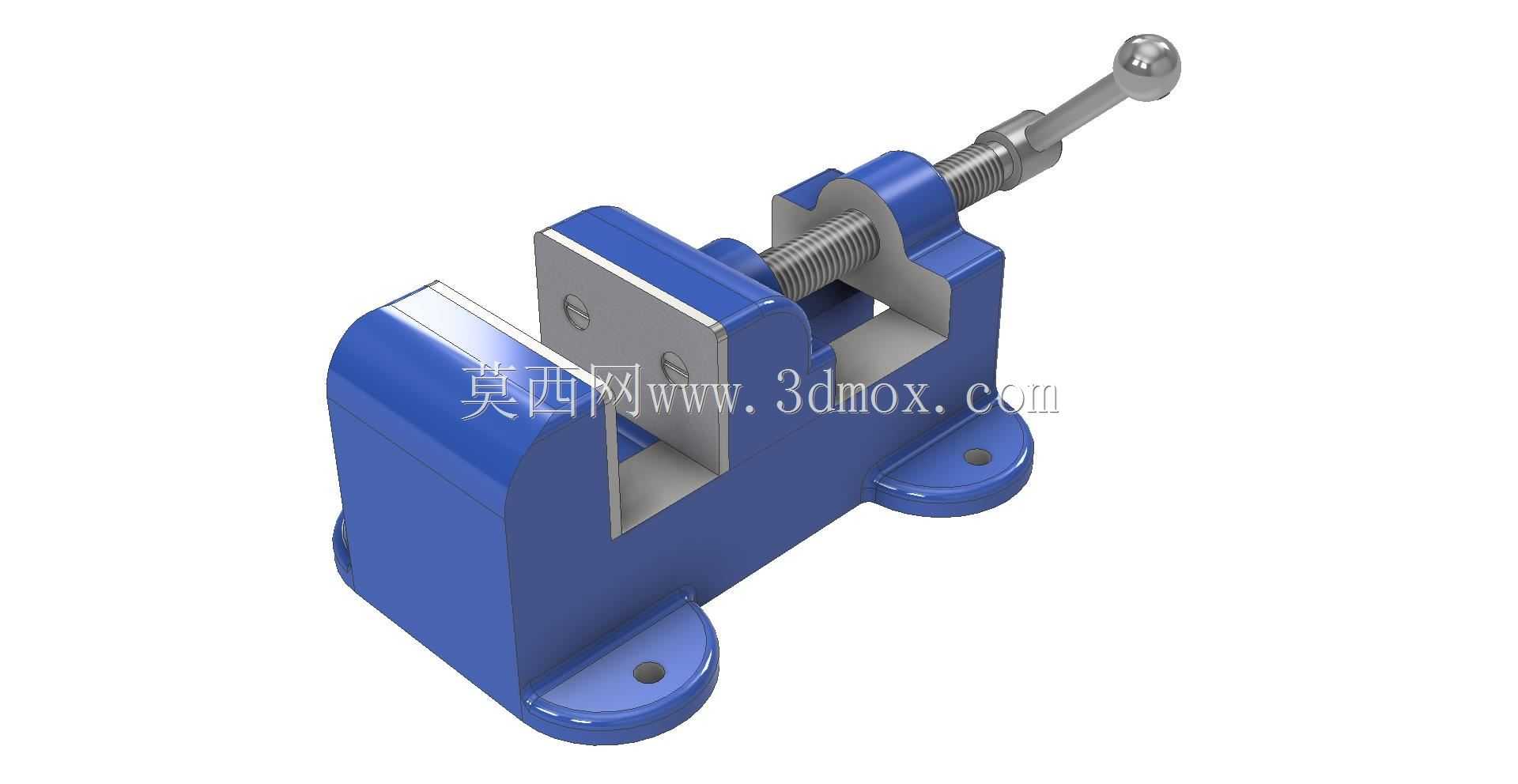

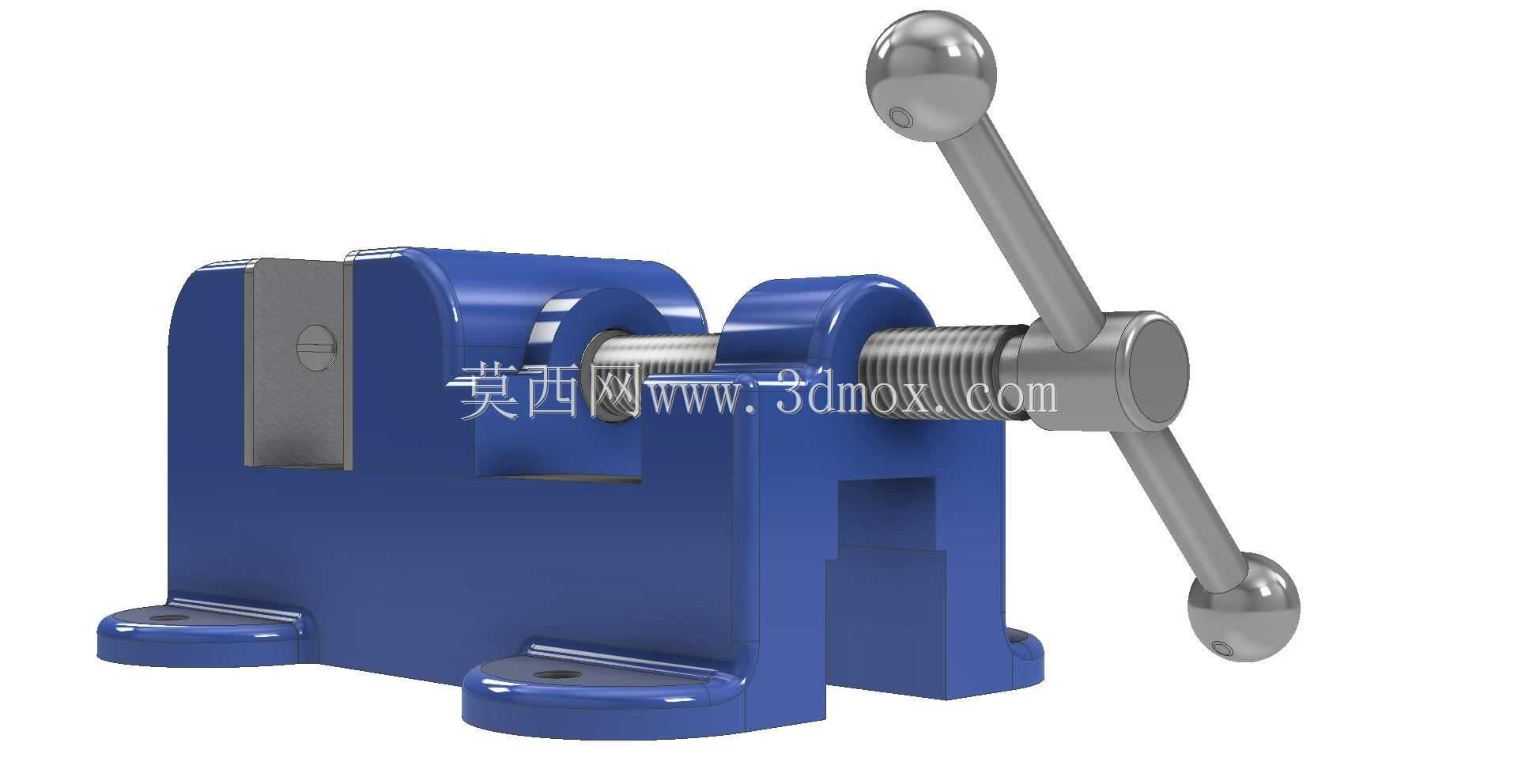

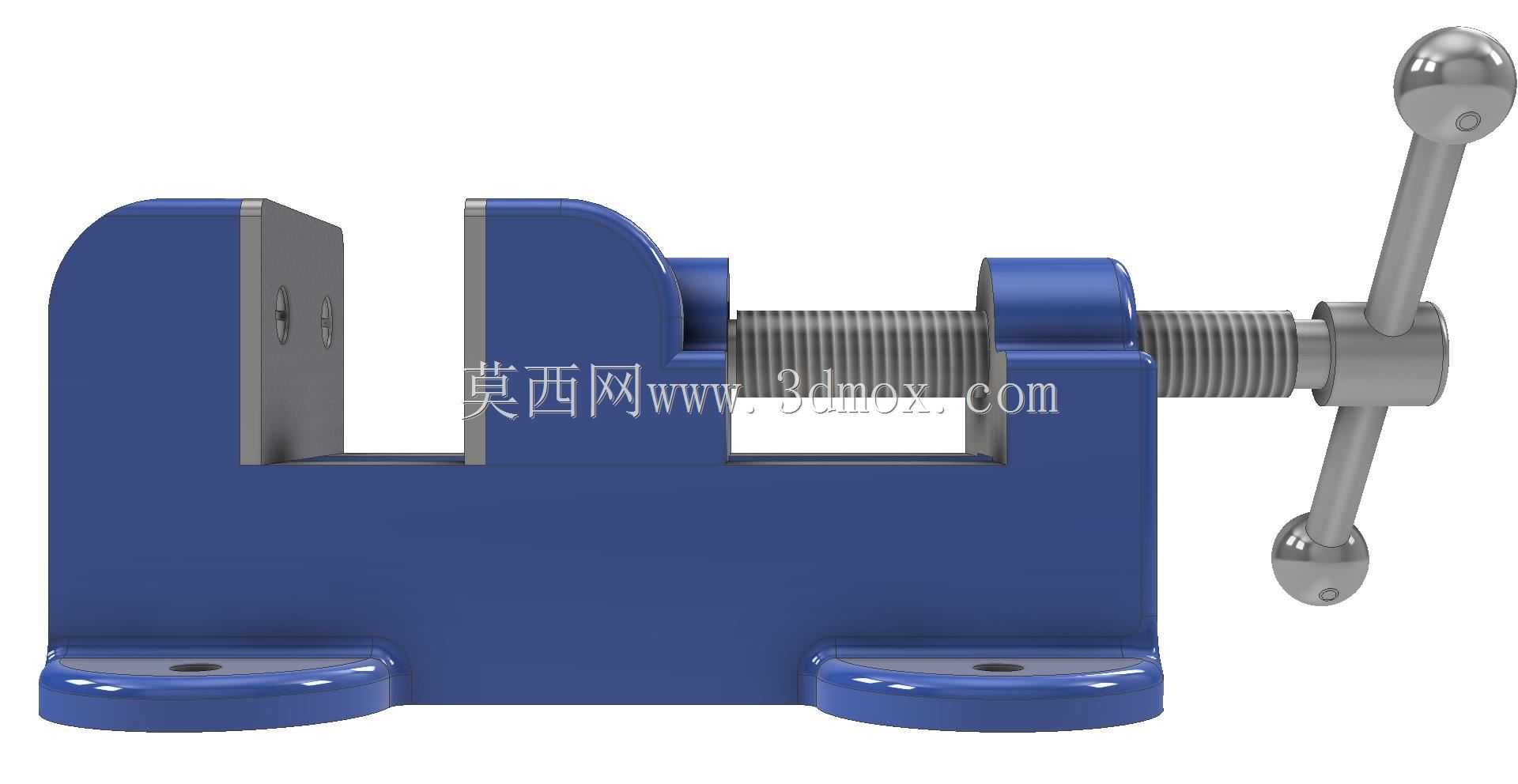

从功能特性来看，这款虎钳采用经典的丝杠螺旋传动结构，通过转动端部的球头手柄带动丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松脱，螺旋传动自带的机械自锁特性，能够在夹紧后保持稳定的夹持力，不会因为作业过程中的振动出现松脱问题。钳口位置配备可拆卸的硬化钢制钳口板，表面加工有细密的防滑齿纹，既能够提升与工件接触的摩擦力，避免夹持打滑，也可以在钳口磨损后单独更换，延长整体工装的使用寿命；针对需要夹持软质工件、精加工工件的场景，也可更换为软质钳口垫，避免夹伤工件表面。底座采用带安装孔的法兰式结构，两个对称布置的安装孔能够通过螺栓将虎钳牢牢固定在工作台面上，承受大力度作业时的冲击力与扭矩，不会出现移位。

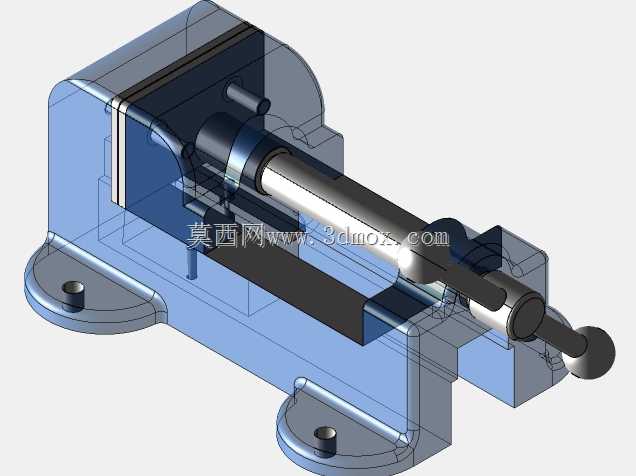

在设计思路上，这款虎钳优先保障结构刚性与操作便利性，整体采用铸铁材质作为主体结构，具备优秀的抗压、抗形变能力，能够承受较大的夹持力而不发生结构变形。活动钳身与固定基座之间采用贴合度极高的滑动导轨配合，间隙控制合理，既保证活动钳身移动顺畅无卡滞，也避免了夹持过程中钳身上翘、偏斜的问题，保障钳口的平行度，让工件夹持受力均匀。手柄采用双球头设计，转动时受力均匀，操作人员可以轻松施加足够的夹紧力，端部的球头结构也避免了操作时划伤手部。外形尺寸适配常规中小型工作台的安装边界，整体占用台面空间合理，最大开口范围能够覆盖绝大多数小型零件的夹持需求，安装时只需在工作台对应位置加工匹配的螺栓过孔，即可完成牢固固定，无需额外复杂的安装结构，适配性极强。
