带双侧安装耳的弧形钣金固定支架结构

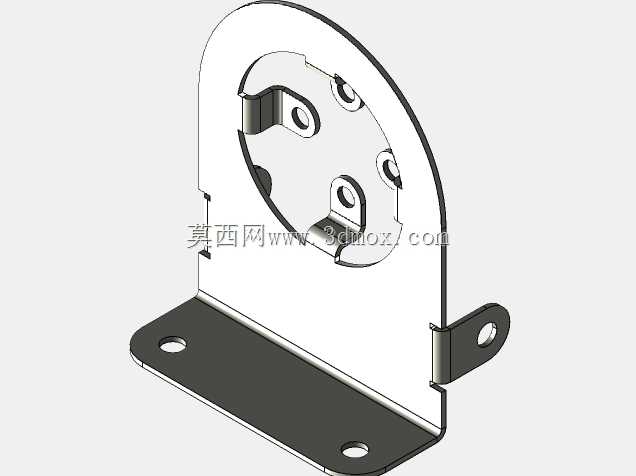

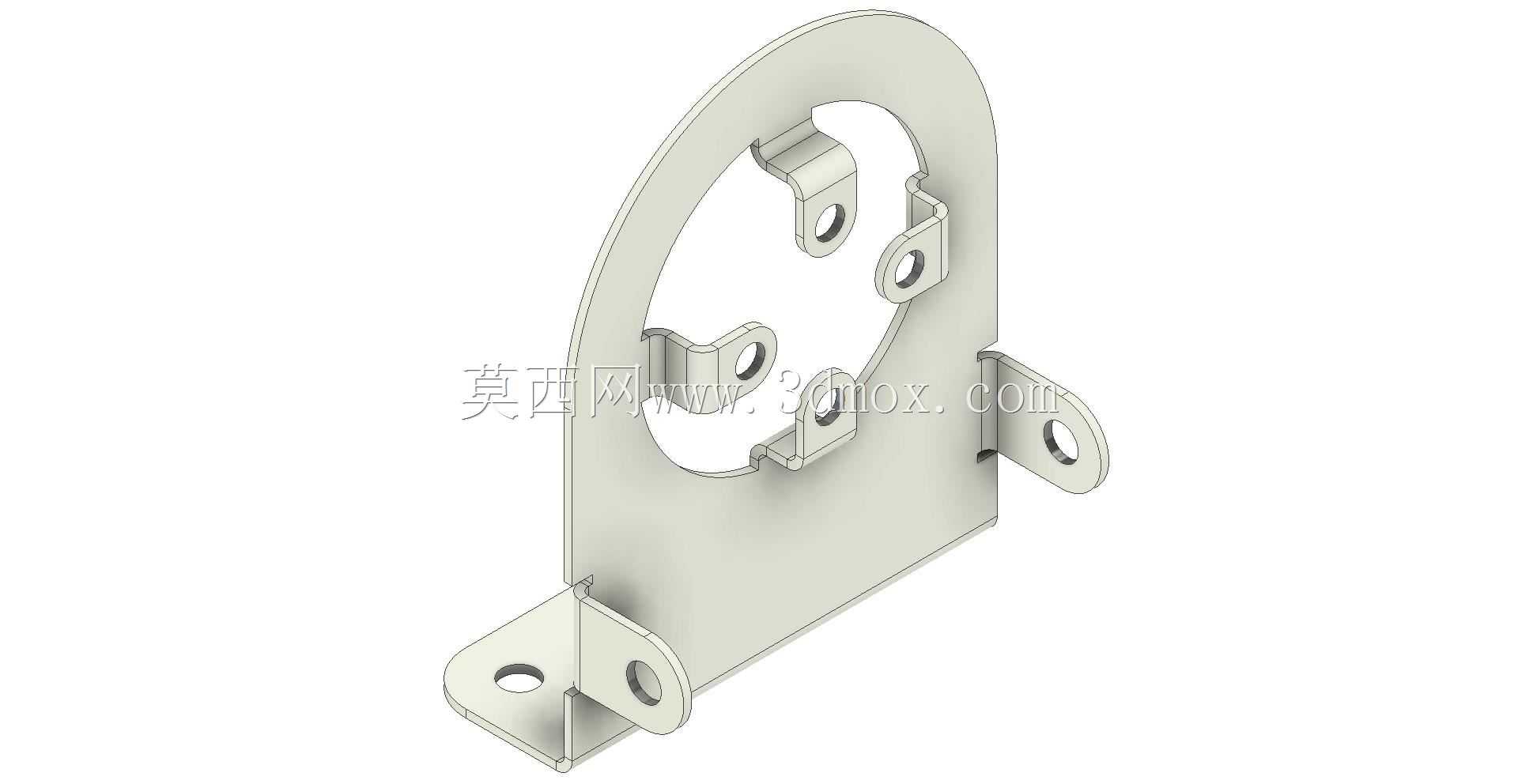

这款弧形钣金固定支架是工业装配场景中常用的定位支撑构件，主要应用于小型机电设备内部的元器件固定、轻型传动组件的安装定位，以及工业控制柜内的模块挂载场景，能够在紧凑的安装空间内为圆形或类圆形的功能部件提供稳定的支撑与定位，避免设备运行过程中部件出现晃动、移位的问题，同时适配多方向的走线与部件避让需求。从实际用途来看，该支架可直接固定在设备内壁或安装基板上，中间的弧形镂空区域用于容纳待固定的圆形功能部件，内侧分布的四个带孔折弯凸耳用于通过紧固件锁紧待固定部件，限制其周向与轴向的窜动，底部与侧部延伸出的两个带孔安装耳则用于将整个支架锁紧在设备基体上，形成稳定的支撑结构，两个安装耳分别朝向不同方向，能够适配不同的安装基面角度，降低装配时的基面加工要求。在功能特性上，该支架采用一体化钣金折弯成型工艺，整体无拼接焊缝，结构强度高且重量较轻，弧形主体的边缘做了圆滑过渡处理，避免装配过程中划伤操作人员或损坏配套线缆，内侧的凸耳折弯角度经过精准计算，能够与待固定部件的安装孔位完全对齐，减少装配时的对位调整时间，安装耳上的通孔同时适配螺栓连接与铆钉连接两种装配方式，适配不同场景的装配工艺要求。设计思路上，这款支架充分考虑了紧凑空间内的安装需求，主体采用半包围弧形结构，在保证支撑强度的前提下尽可能缩减整体占用空间，中间的大尺寸镂空区域既能够减轻支架自身重量，也能为待固定部件预留足够的散热空间，避免部件运行时热量在支架内部积聚，四个内侧凸耳采用非对称分布设计，能够适配对应部件的安装孔位，同时起到防呆作用，避免装配时出现方向装反的问题，两个外伸安装耳的位置经过受力优化，能够将部件的载荷均匀传递到安装基面上，避免局部应力集中导致支架变形。在外形尺寸与安装边界方面，该支架主体为类D形弧形结构，整体厚度适配常规1.5-2mm钣金加工规格，两个外伸安装耳的孔位间距符合通用小型机电设备的安装孔距标准，安装时仅需要在基面上加工两个对应规格的通孔即可完成固定，不需要额外的适配转接件，支架整体的外轮廓边界无尖锐外凸结构，装配后不会与周边其他部件产生干涉，能够在狭小的设备内腔空间内完成布置，同时支架的所有折弯圆角均符合钣金加工工艺要求，不需要特殊的定制模具即可完成批量生产，加工成本较低，适合各类中小型机电设备的批量装配使用。
