三通法兰式黄铜阀体结构设计

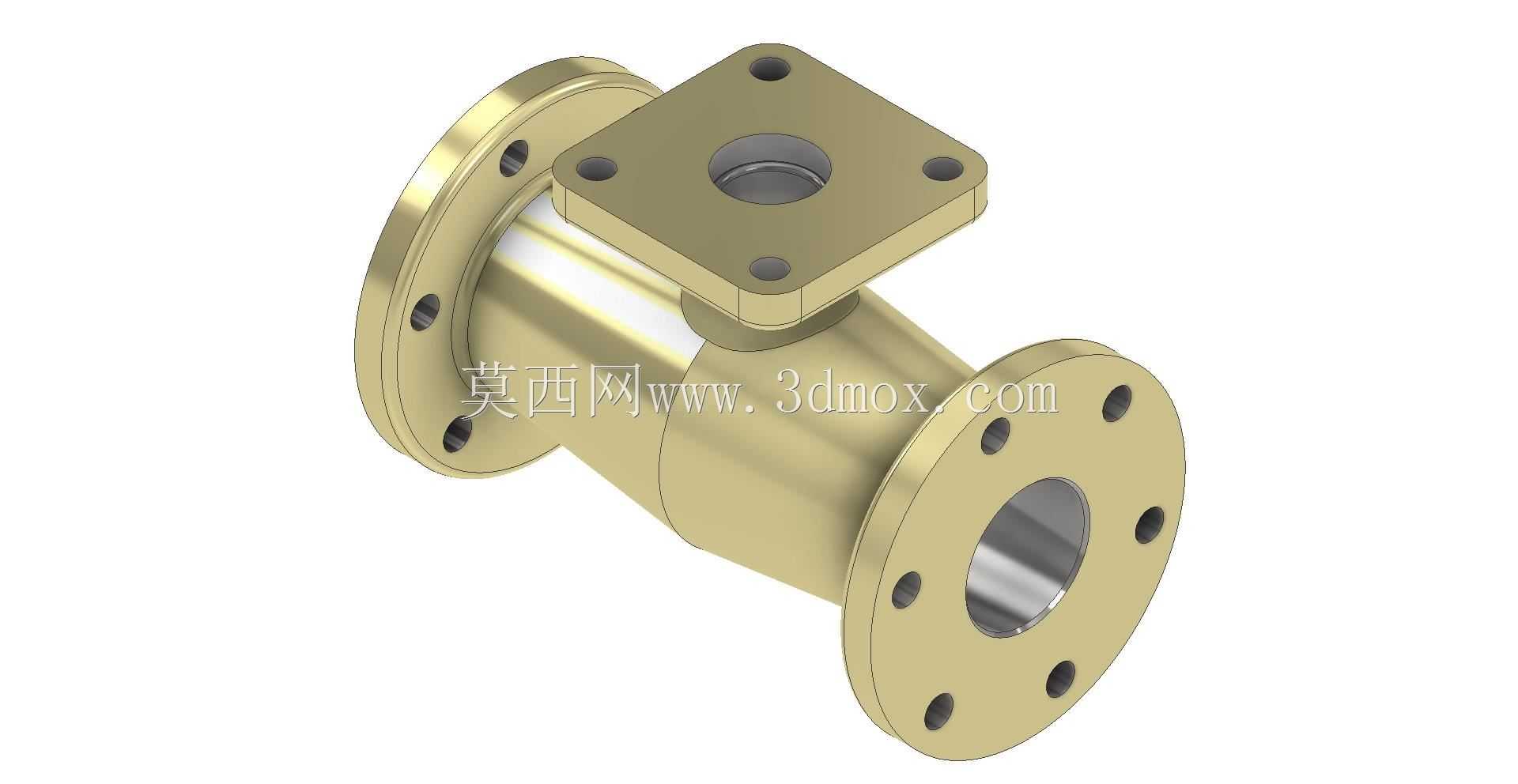

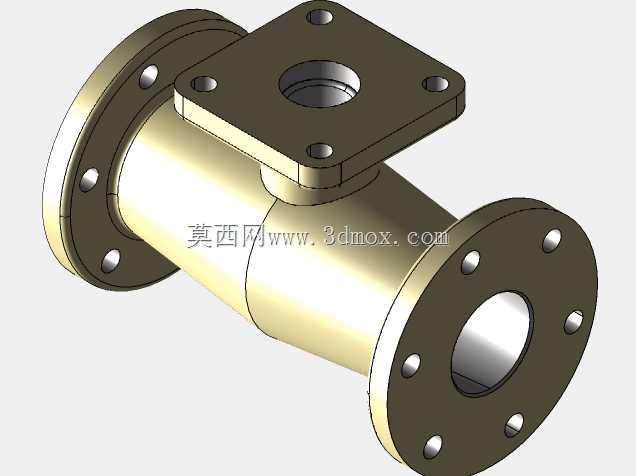

这款三通式法兰阀体是流体管路系统中的核心导流换向部件，主要应用在工业给排水、暖通循环、低压油气输送以及化工介质分流的管路场景中，可实现管路内介质的流向切换、支路分流与合流功能，适配常温常压下的无强腐蚀性流体输送工况。阀体主体采用黄铜材质打造，既具备良好的抗锈蚀性能，又能满足常规工况下的承压强度要求，同时黄铜材质的切削加工性能优异，可降低后续精加工与密封面研磨的工艺难度。从结构设计来看，阀体采用两通法兰对接、一通方形法兰侧接的三通布局，两个轴向的圆形法兰端用于对接同管径的主路管路，法兰盘上均匀分布的螺栓孔可配合螺栓紧固件实现与管路法兰的刚性连接，连接部位可通过加装密封垫片实现端面密封，避免介质输送过程中出现渗漏问题。侧部的方形法兰接口用于对接支路管路或者控制元件，方形法兰的四个角点设置安装孔，相比圆形法兰在小尺寸支路对接时具备更好的安装对中性，也能适配方形结构的控制模组安装需求。阀体内部的流道采用平滑过渡的圆弧转角设计，可减少介质在流道换向过程中的阻力损失，避免介质在转角处形成紊流与沉积，提升管路输送的效率，同时降低流道内壁的冲蚀磨损速率，延长阀体的整体使用寿命。在安装边界方面，两个轴向法兰的端面保持严格的同轴度公差要求，可避免安装后出现管路错位产生的附加应力，侧部方形法兰的端面与轴向流道轴线保持垂直，保证对接元件的安装精度。阀体的外部轮廓做了圆角过渡处理，既避免加工与安装过程中尖锐边角造成的磕碰损伤，也能减少阀体在使用过程中的应力集中问题，提升整体结构的抗载荷能力。这类三通阀体可根据实际使用需求搭配不同的阀芯组件，实现手动、气动或者电动的流向控制，在中小型流体输送管路中具备较强的通用性，安装时只需匹配对应管径的法兰规格，按照标准扭矩紧固螺栓即可完成装配，后期维护也可直接通过法兰拆卸完成内部密封件的更换，无需整体切割管路，降低运维的成本与工作量。
