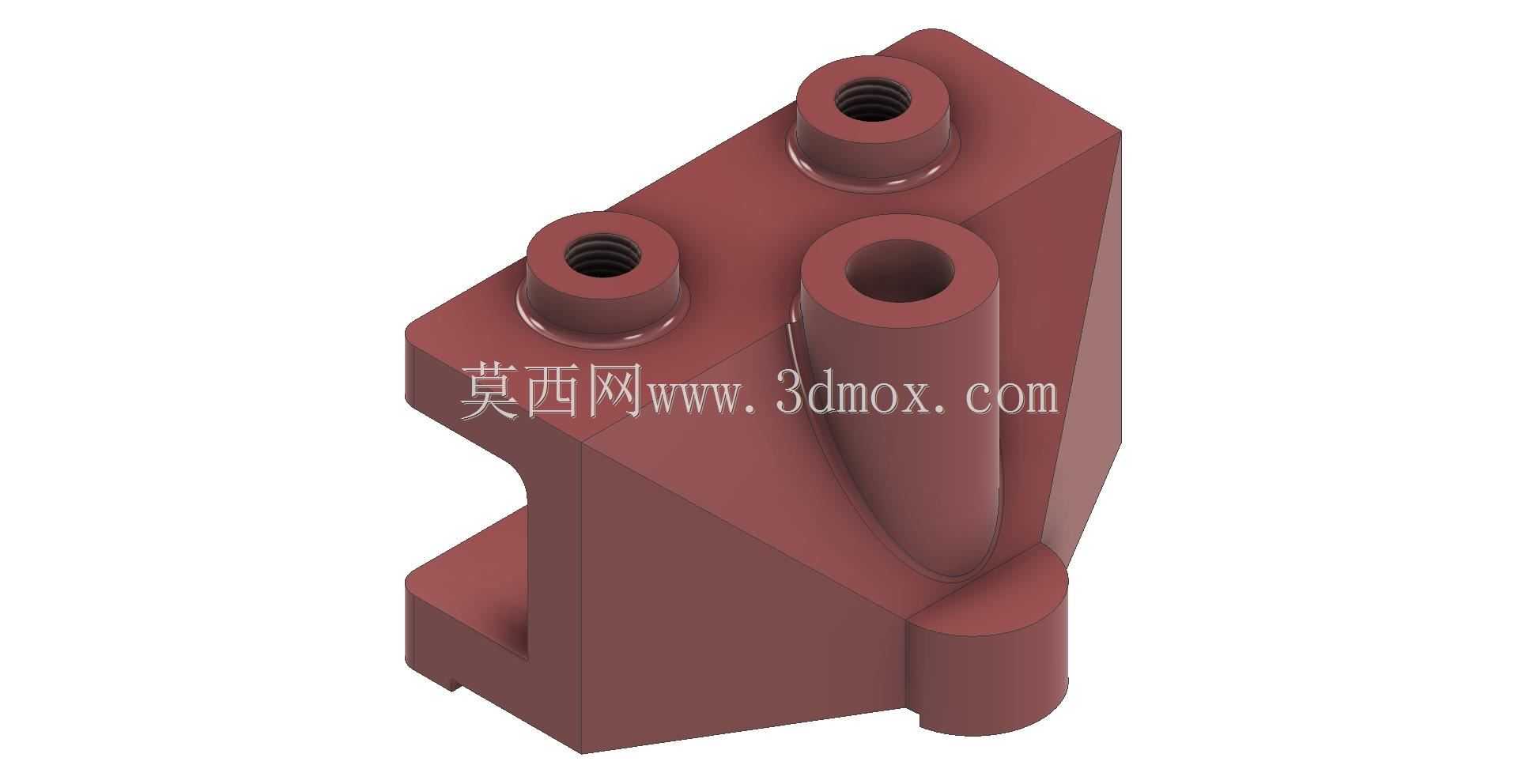

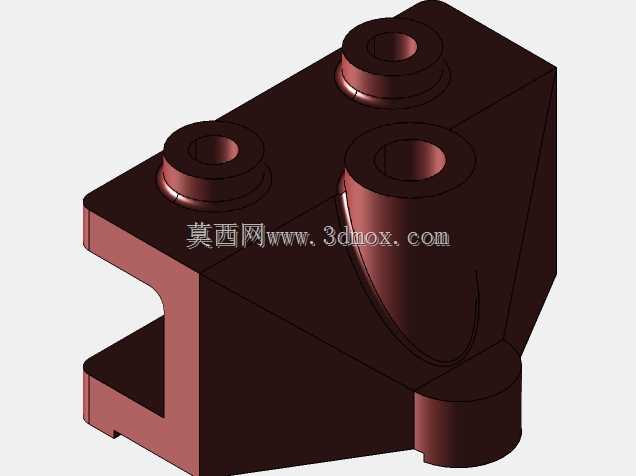

多接口集成式机械连接支撑基座

该支撑基座是工业液压与气动管路系统中常用的集成式连接构件，主要应用在中小型液压站、自动化生产线气路排布、机床润滑系统的管路终端固定场景中，承担管路转接、元件承载、油路分流的核心作用，能够替代传统分散式的管接头与安装支架组合，大幅缩减管路排布的占用空间，降低多接头连接带来的泄漏风险。从实际用途来看，该构件可同时接入三路不同通径的流体管路，其中两个带内螺纹的接口用于连接带外螺纹的硬管或快插接头，实现压力油、压缩空气等介质的导通，大口径光孔可用于穿设线束或者作为大流量管路的避让通道，基座底部的卡槽结构可直接卡接在标准工业铝型材的导轨面上，无需额外加工安装孔，能够快速完成工位的装配调整，适配生产线快速换型的需求。在功能特性上，该基座采用一体化铸造成型后做精密机加工的工艺路线，主体结构带有三角形加强筋布局，在三个接口的受力方向均做了加厚处理，能够承受16MPa以内的流体工作压力，不会因为管路振动或者压力冲击出现开裂变形，各接口的端面都做了锪平处理，保证管路连接时密封件能够完全贴合，杜绝渗漏问题，基座侧面的弧形过渡结构既能够消除铸造应力集中点，也能避免安装维护时尖锐棱角划伤操作人员。设计思路上，该构件优先考虑安装的便捷性与管路排布的合理性，将三个接口按照常用的管路走向做斜向排布，避免相邻管路接头出现安装干涉，底部的卡槽尺寸适配主流的40系列工业铝型材，卡槽侧面预留了紧定螺钉的安装位，固定后不会因为设备运行的振动出现滑移，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩构件体积，让其能够在狭小的设备安装空间内完成布置。外形尺寸与安装边界方面，该基座整体最大轮廓尺寸控制在120mm*80mm*100mm范围内，安装时仅需要在铝型材上预留对应长度的卡接空间即可，三个接口的中心距均按照标准管接头的安装间距设计，相邻接口之间预留了足够的扳手操作空间，维护时无需拆卸周边其他元件即可单独完成接头的更换作业，基座底部的支撑面平面度控制在0.05mm以内，安装后不会出现倾斜，保证管路对接的同轴度，减少管路的侧向受力，延长管路元件的使用寿命。
