多工位法兰式多孔连接基座结构

该连接基座主要应用于工业自动化生产线、模块化工装夹具以及中小型动力传输设备的节点衔接场景，可作为多组执行元件、导向杆件或管路组件的集成安装载体，在设备机架与末端功能部件之间承担载荷传递、位置定位与多向连接的核心作用，能够适配需要同时固定三个及以上相邻功能组件的紧凑安装空间，有效减少零散连接件的使用数量，提升设备装配的集成度与整体刚性。

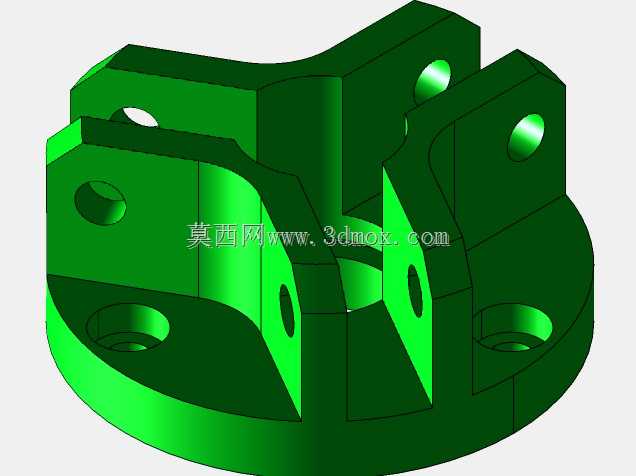

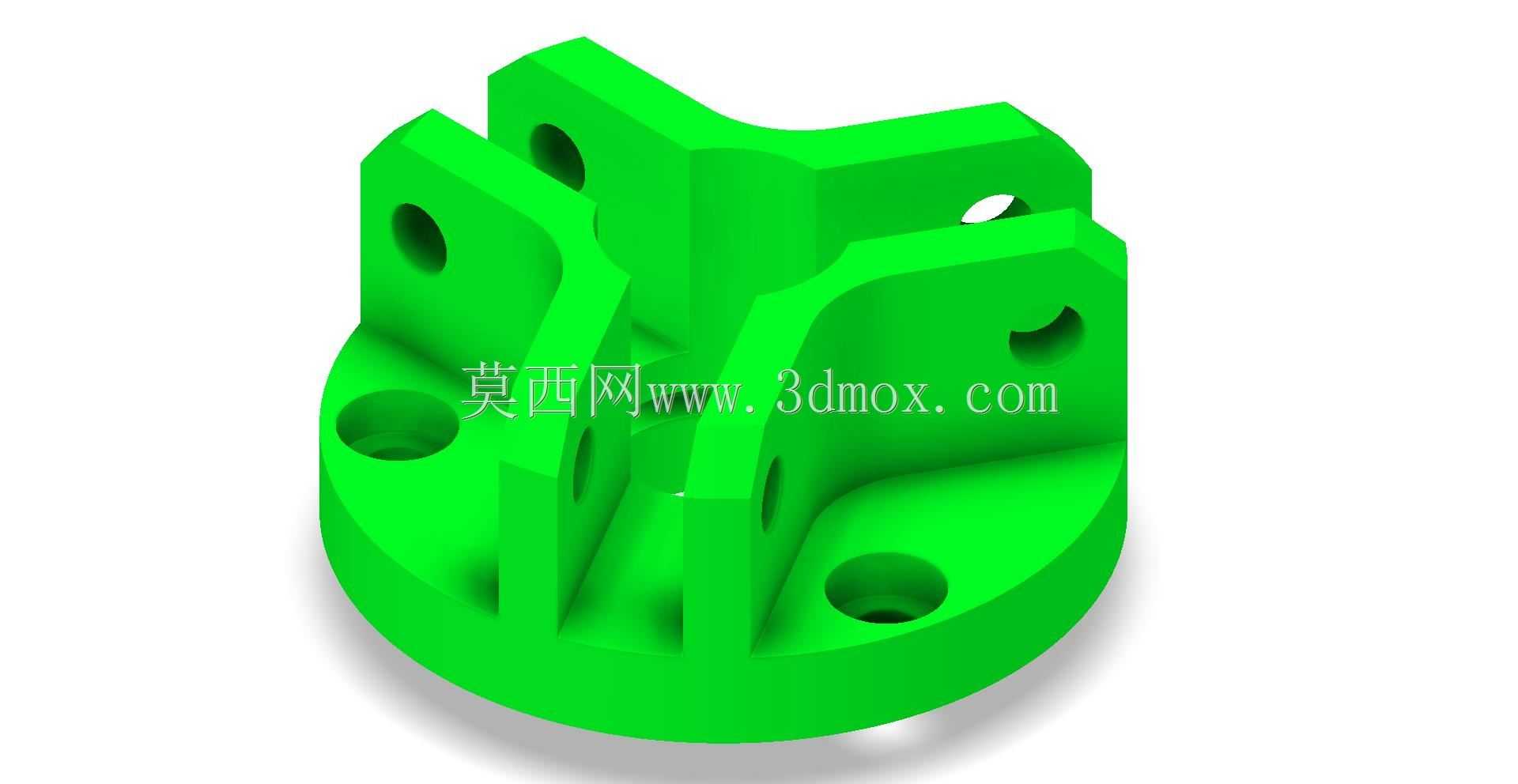

从功能特性来看，基座底部采用整圆法兰式结构设计，底面为精加工贴合面，可与设备安装面板、机架立柱端面实现完全贴合，法兰面上均匀分布的沉头安装孔可适配内六角螺栓完成基座与安装基面的锁固，保证连接后的抗剪切与抗扭转性能，避免设备运行过程中基座出现偏移松动。基座上部沿圆周方向均匀设置三组带立板的连接耳结构，每组立板上均加工有同轴通孔，可分别穿装销轴、锁紧螺栓或导向轴，实现相邻杆件、摇臂或功能模块的铰接与固定，三组立板之间预留的均匀间隙可避免相邻安装部件出现运动干涉，同时为部件拆装预留足够的操作空间，立板与底部法兰之间设置的圆弧过渡结构可有效分散应力集中点，提升基座在承受交变载荷时的结构强度，降低长期使用过程中出现开裂变形的风险。

在设计思路上，该基座优先考虑紧凑空间下的多组件集成安装需求，整体采用一体化成型结构，摒弃了传统多块拼接式连接座的装配累积误差，所有安装孔位的同轴度、位置度均按照中等精度机械加工要求设计，既能够满足普通工业场景的装配精度要求，又不会过度提升加工成本。外形尺寸方面，基座整体外径适配常规100mm规格的安装基面，整体高度控制在60mm以内，上部三组连接耳的外伸尺寸不超过法兰外圆边界，安装时无需额外扩大基面开孔范围，可直接替换同规格的传统单孔法兰连接座，无需对原有设备的安装结构进行大规模改造。安装边界上，基座底部法兰的安装孔中心圆直径为80mm，适配M8规格的连接螺栓，上部立板的连接孔直径适配10mm规格的销轴或螺栓，安装时需保证底部贴合面的平面度公差不超过0.05mm，锁固螺栓时采用对角均匀锁紧的方式，避免基座因受力不均出现翘曲，影响上部连接部件的运动精度。
