异形齿状传动啮合零件结构设计

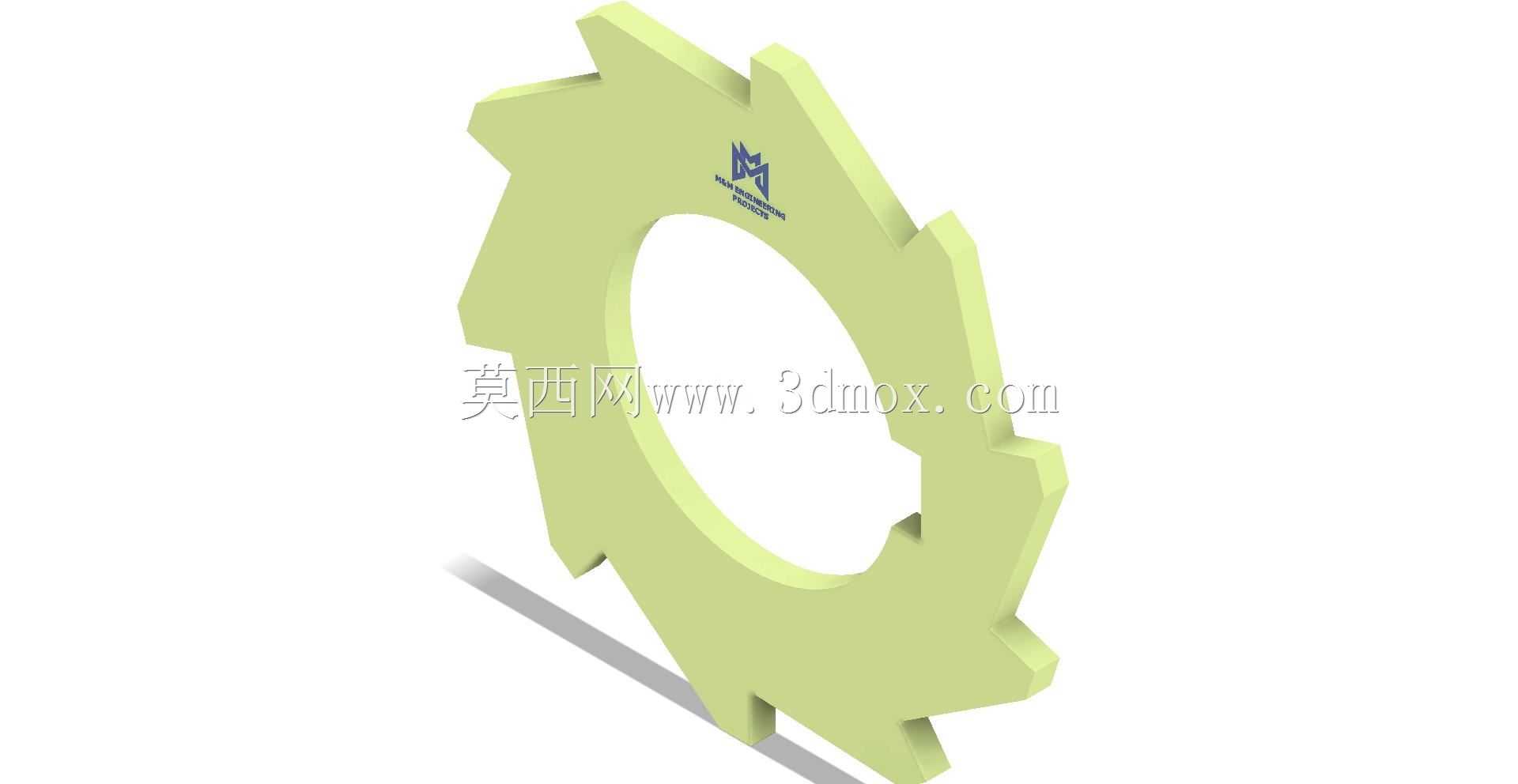

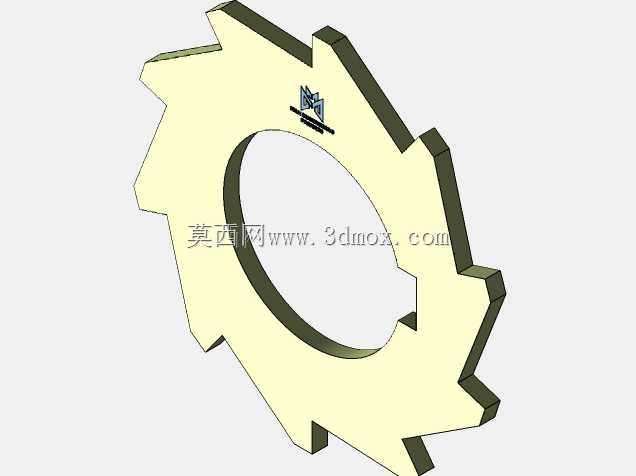

该齿状盘类零件属于机械传动系统中的核心啮合构件，主要应用于中小载荷的间歇传动、分度定位以及特定工况下的扭矩传递场景，常见于轻工自动化设备的分度机构、小型专用机床的进给传动单元、包装机械的间歇送料工位，能够在紧凑安装空间内实现定传动比的动力输送，同时依靠特殊的齿形轮廓满足非连续传动的啮合切入与脱开需求，避免普通渐开线齿轮在间歇传动场景下容易出现的顶齿、卡滞问题。从实际用途来看，该零件可配套对应齿形的啮合构件完成周期性的转角输出，在需要固定分度角度的工位上，能够精准带动工装转盘、送料拨杆完成预设角度的转动，传动过程中齿面接触均匀，载荷分布合理，可有效降低啮合冲击带来的振动与噪音，提升设备运行的平稳性。在功能特性层面，该零件采用周向均匀分布的异形凸齿结构，中心设置贯通安装孔，孔壁带有定位卡槽，可与配套传动轴上的定位键配合实现周向固定，避免传动过程中出现相对打滑；齿部轮廓经过优化设计，齿顶与齿根均设置平滑过渡圆角，可有效降低应力集中，提升零件的抗疲劳强度，能够承受频繁启停带来的冲击载荷，同时齿面的啮合接触面经过适配设计，啮合过程中滑动摩擦占比小，可减少长期运行的磨损量，延长零件的使用寿命。设计思路上，该零件优先考虑紧凑安装场景下的传动需求，整体采用薄型盘式结构，在保证齿部啮合强度的前提下尽可能压缩轴向厚度，减少零件占用的安装空间；中心安装孔的尺寸与定位卡槽的位置按照常规传动轴的安装标准设计，可直接适配同规格的标准传动转轴，无需额外定制转接构件；齿形参数经过运动仿真验证，确保啮合过程中传动比稳定，无运动干涉，切入与脱开过程顺滑无卡滞，同时兼顾加工工艺性，齿部轮廓可通过铣削加工一次成型，降低生产制造的难度与成本。在外形尺寸与安装边界方面，该零件整体外径根据传动扭矩需求匹配设计，轴向厚度控制在较小范围内，中心安装孔的孔径适配常规直径的传动转轴，安装时仅需保证轴向定位端面与转轴轴肩贴合，通过键连接完成周向固定即可，径向安装空间仅需预留略大于零件外径的避让区域，轴向无需额外预留过多安装间隙，可适配空间局促的传动腔体布局，同时零件的动平衡性能经过优化，在额定转速下运行无明显偏摆，可满足中低速传动场景的运行精度要求。
