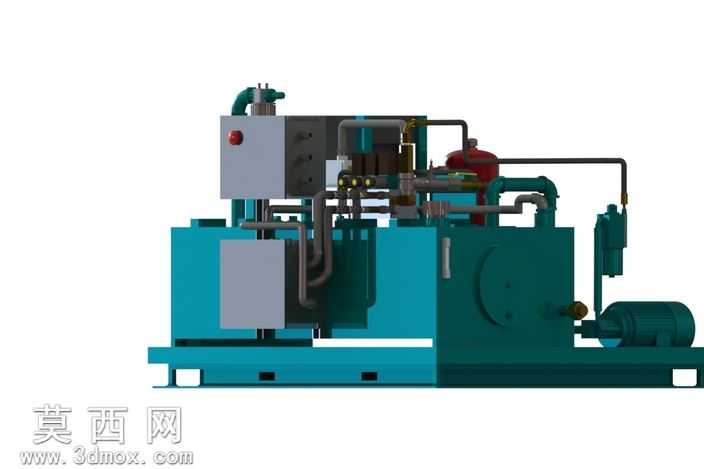

集成式液压动力站成套设备三维设计

本模型采用SolidWorks完成全参数化三维建模，完整还原集成式液压动力装置的全部结构细节，建模过程遵循机械设计装配规范，所有零部件均按照实际工业生产的尺寸比例进行1:1绘制，涵盖油箱总成、泵组单元、控制阀组、管路系统、冷却组件、电控箱体、驱动电机等全部核心部件。建模阶段对每个零件的特征进行分层处理，油箱部分采用抽壳、拉伸、圆角特征构建焊接式箱体结构，准确预留油泵安装口、液位计接口、回油口、出油口的安装位置，箱体表面的加强筋、吊装孔、安装底座的开孔细节均完整呈现。泵组与电机部分采用同轴装配约束，准确还原联轴器的连接结构，电机的散热筋、接线盒、端盖细节均通过拉伸切除、阵列特征完成建模，油泵的进出油口法兰、调压螺钉结构均做精细化还原。控制阀组部分按照液压原理图的布局进行排布，溢流阀、单向阀、换向阀的阀体、调节手柄、油口结构均独立建模，管路系统采用3D草图引导扫描特征完成硬管的空间走向布置，准确还原管接头、法兰连接、管路弯折的真实形态，避免管路与其他部件出现干涉问题。渲染阶段对不同部件赋予对应工业材质，油箱主体采用蓝绿色工业烤漆材质，调整材质的粗糙度、反光度参数还原金属漆面的质感，金属管路采用镀锌钢材材质，阀体、电机外壳采用铸铁哑光材质，电控箱采用浅灰色钣金材质，按钮、指示灯分别赋予红色塑料、透明玻璃材质，通过场景光源布置，突出设备的结构层次与工业质感。设计思路围绕集成化液压动力单元的紧凑布局展开，将油箱、泵组、阀组、冷却系统整合在同一底座框架上，优化管路走向减少压力损失，预留足够的安装维护空间，电控箱与液压主体分离布置避免油液污染电气元件，整体结构符合工业液压站的实际设计逻辑，可用于液压系统原理演示、设备布局校核、教学培训等场景，模型装配关系完整，可进行干涉检查、运动仿真，直观展示液压动力装置的工作原理与结构组成。
